High Pressure Valves & Fittings. HIFLUX > jp > High Pressure Valve https://jp.hiflux.com/bbs/board.php?bo_table=J_product1 테스트 버전 0.2 (2004-04-26) ko KC Certified Proportional Gas Relief Valve - 1,000psi ~ 29,000psi https://jp.hiflux.com/bbs/board.php?bo_table=J_product1&wr_id=71 KC認証ガス用リリーフバルブ(Proportional Gas Relief Valve) - 1,000psi～29,000psi

Relief valveシステム内部の圧力が設定された圧力以上に上昇した場合、圧力を排出し、システムやその他の装置を保護する安全バルブ

  • KC認証ガス用リリーフバルブ(Proportional Gas Relief Valve) - 1,000psi～29,000psi
    • KC認証ガス用リリーフバルブ(Proportional Gas Relief Valve) - 1,000psi～29,000psi
    • 大気放出型安全バルブ
    • Adapterを使い様々な圧力仕様とサイズの配管に接続可能
    • PEEKステムの使用によって安定した密閉が可能
    • STEM部品の素材 [水素ガス用：STR660]、[一般ガス用：STS630]
    • 製品テストはKGS AA319による
    • お客様の使用圧力にセットして出庫
    • Inlet port : H6009 (9/16 inch)
    • Outlet port : 1/2 inch NPT
    購入する ↘
リリーフバルブ(Relief valve) Proportional Type製品は、システム内部の圧力増加によって徐々に開くバルブです。差圧が大きければ大きいほど流量が増加するため、流量が多い場合や圧力が急激に上昇するシステムでも使用できます。
Features製品の特徴をご案内いたします。
ico_dot.gif Pressure range : 1,000psi ~ 29,000psi
ico_dot.gif Inlet port : H6009 (9/16 inch)
ico_dot.gif Outlet port : 1/2 inch NPT
ico_dot.gif Orifice size : ø 3
ico_dot.gif Setting Pressureの誤差範囲 : ± 3%
ico_dot.gif Max operating temperature : -20℃ ~ 160℃
ico_dot.gif 大気放出型安全バルブ
ico_dot.gif Adapterを使い様々な圧力仕様とサイズの配管に接続可能
ico_dot.gif PEEKステムの使用によって安定した密閉が可能
ico_dot.gif STEM部品の素材 [水素ガス用：STR660]、[一般ガス用：STS630]
ico_dot.gif 製品テストはKGS AA319による
ico_dot.gif お客様の使用圧力にセットして出庫
Structure製品別の構造図をご案内いたします。
KC認証ガス用リリーフバルブ(Proportional Gas Relief Valve) - 1,000psi～29,000psi 내부 구조 & 명칭

No. DESCRIPTION ​MATERIAL
1 BODY STS316
2 HOUSING STS304
3 SPRING GUIDE STS304
4 STEM 一般Gas - STS630, 水素Gas - STR660
5 SEAT PEEK
6 STEM GUIDE STS316
7 BOTTOM CONNECTOR STS316
8 CAP AL6061
9 COVER STS304
10 O-RING 1 VITON
11 O-RING 2 VITON
12 SPRING SAE9254
13 Set Screw STS304
14 NUT STS304
Specification製品別のモデル名、仕様、寸法をご案内いたします。
製品詳細仕様を見る
ico_dot.gif すべての寸法は参照用で実際サイズと違うことができます。
ico_dot.gif その他詳細な事項はメールに問い合わせてください。
TECHNICAL FEATURES
Feature KCG-RV29PPS09 KCH-RV29PPS09
Pressure Range​ (PSIG) ​1,000 ~ 29,000
Inlet Port H6009 (9/16 inch)
Outlet Port 1/2 inch NPT
Orifice Size ø 3
Packing Material PEEK
O-ring Material Viton
Max working temperature -20℃ ~ 160℃
調整寸法の誤差範囲±% ±3%
使用可能分野 一般Gas 水素Gas
適用可能分野
ico_dot.gif システムの誤動作などによるOverpressureからのシステム保護が必要な場合。
ico_dot.gif 熱膨張によって発生するOverpressureの制御が必要な場合。
ico_dot.gif 高圧が適用されるシステムで少量の排出量が問題にならない場合。
ico_dot.gif 漏れのない完璧な流路遮断が要求される場合。
適用できない分野
ico_dot.gif 最大圧力1,000psi以下。
ico_dot.gif 排出される側に背圧が形成されるシステム。
ico_dot.gif バルブを損傷させる可能性がある腐食性の液体や気体、液体窒素など極低温の流体や気体。
ico_dot.gif バルブを損傷させる可能性がある高温の流体。
Application様々な分野に適用された製品を確認してみてください。
ico_dot.gif 当社の高圧製品は 高い圧力の装備に使用し, 化学, 精油, 研究, 油, ガス産業体など, 多様な産業分野に適用することができます。
ico_dot.gif 10,000~150,000psiの圧力 · Body type · port sizeの仕分けで多様な用途で使用が可能です。
ico_dot.gif 一般的に STS素材で製品を生産するが、多様な流体 · 気体使用が可能になるように他の素材でも注文製作が可能です。
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ その他特殊素材はお問い合わせ願います。
化学、精油、研究、油、ガス産業など多様な分野で活用が可能です。
Numbering製品別分類及び注文オプション項目をご案内いたします。
  • KCG①
  • RV①
  • 29②
  • PP③
  • S④
  • 09⑤
  • ① 製品分類
    KCG-RV : KC General Gas Relief Valve
    KCH-RV : KC Hydrogen Gas Relief Valve
    NV : Needle Valve
    CV : Check Valve
    BV : Ball Valve
    AOV : Air Operated Valve
    RV : Relief Valve
    SH : Safety Head
    CON : Control Valve
    HV : High Temperature Valve
    GV : Wellhead Gauge Valve
    BLV : Bleed Valve
    DBBV : Double Block and Bleed Valve
  • ② 圧力
    18 : 1,000 ~ 18,000psi
    29 : ​1,000 ~ 29,000psi
  • ③ 製品別タイプ
    FS : Factory Set
    FA : Field Adjustable
    PP : Proportional Type
  • ④ 材質
    S : Stainless Steel 316
    H : Hastelloy
    HC : Hastelloy C276 Wetted Part
    IN : Inconel 600
    IN625 : Inconel 625
    IN825 : Inconel 825
    NI : Nickel 200
    TI : Titanium
  • ⑤ Tube Size
    02 : 1/8 inch
    04 : 1/4 inch
    06 : 3/8 inch
    08 : 1/2 inch
    09 : 9/16 inch
    12 : 3/4 inch
    16 : 1 inch
    15 : 15A
    25 : 25A
]]> HIFLUX Fri, 10 Mar 2023 14:22:23 +0900 KC Certified Proportional Gas Relief Valve - 1,000psi ~ 18,000psi https://jp.hiflux.com/bbs/board.php?bo_table=J_product1&wr_id=70 KC認証ガス用リリーフバルブ(Proportional Gas Relief Valve) - 1,000psi～18,000psi

Relief valveシステム内部の圧力が設定された圧力以上に上昇した場合、圧力を排出し、システムやその他の装置を保護する安全バルブ

  • KC認証ガス用リリーフバルブ(Proportional Gas Relief Valve) - 1,000psi～18,000psi
    • KC認証ガス用リリーフバルブ(Proportional Gas Relief Valve) - 1,000psi～18,000psi
    • 大気放出型安全バルブ
    • Adapterを使い様々な圧力仕様とサイズの配管に接続可能
    • PEEKステムの使用によって安定した密閉が可能
    • STEM部品の素材 [水素ガス用：STR660]、[一般ガス用：STS630]
    • 製品テストはKGS AA319による
    • お客様の使用圧力にセットして出庫
    • Inlet port : H6009 (9/16 inch)
    • Outlet port : 1/2 inch NPT
    購入する ↘
リリーフバルブ(Relief valve) Proportional Type製品は、システム内部の圧力増加によって徐々に開くバルブです。差圧が大きければ大きいほど流量が増加するため、流量が多い場合や圧力が急激に上昇するシステムでも使用できます。
Features製品の特徴をご案内いたします。
ico_dot.gif Pressure range : 1,000psi ~ 18,000psi
ico_dot.gif Inlet port : H6009 (9/16 inch)
ico_dot.gif Outlet port : 1/2 inch NPT
ico_dot.gif Orifice size : ø 3
ico_dot.gif Setting Pressureの誤差範囲 : ± 3%
ico_dot.gif Max operating temperature : -20℃ ~ 160℃
ico_dot.gif 大気放出型安全バルブ
ico_dot.gif Adapterを使い様々な圧力仕様とサイズの配管に接続可能
ico_dot.gif PEEKステムの使用によって安定した密閉が可能
ico_dot.gif STEM部品の素材 [水素ガス用：STR660]、[一般ガス用：STS630]
ico_dot.gif 製品テストはKGS AA319による
ico_dot.gif お客様の使用圧力にセットして出庫
Structure製品別の構造図をご案内いたします。
KC認証ガス用リリーフバルブ(Proportional Gas Relief Valve) - 1,000psi～18,000psi 내부 구조 & 명칭

No. DESCRIPTION ​MATERIAL
1 BODY STS316
2 HOUSING STS304
3 SPRING GUIDE STS304
4 STEM 一般Gas - STS630, 水素Gas - STR660
5 SEAT PEEK
6 STEM GUIDE STS316
7 BOTTOM CONNECTOR STS316
8 CAP AL6061
9 COVER STS304
10 O-RING 1 VITON
11 O-RING 2 VITON
12 SPRING SAE9254
13 Set Screw STS304
14 NUT STS304
Specification製品別のモデル名、仕様、寸法をご案内いたします。
製品詳細仕様を見る
ico_dot.gif すべての寸法は参照用で実際サイズと違うことができます。
ico_dot.gif その他詳細な事項はメールに問い合わせてください。
TECHNICAL FEATURES
Feature KCG-RV18PPS09 KCH-RV18PPS09
Pressure Range​ (PSIG) 1,000 ~ 18,000
Inlet Port H6009 (9/16 inch)
Outlet Port 1/2 inch NPT
Orifice Size ø 3
Packing Material PEEK
O-ring Material Viton
Max working temperature -20℃ ~ 160℃
調整寸法の誤差範囲±% ±3%
使用可能分野 一般Gas 水素Gas
適用可能分野
ico_dot.gif システムの誤動作などによるOverpressureからのシステム保護が必要な場合。
ico_dot.gif 熱膨張によって発生するOverpressureの制御が必要な場合。
ico_dot.gif 高圧が適用されるシステムで少量の排出量が問題にならない場合。
ico_dot.gif 漏れのない完璧な流路遮断が要求される場合。
適用できない分野
ico_dot.gif 最大圧力1,000psi以下。
ico_dot.gif 排出される側に背圧が形成されるシステム。
ico_dot.gif バルブを損傷させる可能性がある腐食性の液体や気体、液体窒素など極低温の流体や気体。
ico_dot.gif バルブを損傷させる可能性がある高温の流体。
Application様々な分野に適用された製品を確認してみてください。
ico_dot.gif 当社の高圧製品は 高い圧力の装備に使用し, 化学, 精油, 研究, 油, ガス産業体など, 多様な産業分野に適用することができます。
ico_dot.gif 10,000~150,000psiの圧力 · Body type · port sizeの仕分けで多様な用途で使用が可能です。
ico_dot.gif 一般的に STS素材で製品を生産するが、多様な流体 · 気体使用が可能になるように他の素材でも注文製作が可能です。
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ その他特殊素材はお問い合わせ願います。
化学、精油、研究、油、ガス産業など多様な分野で活用が可能です。
Numbering製品別分類及び注文オプション項目をご案内いたします。
  • KCG①
  • RV①
  • 18②
  • PP③
  • S④
  • 09⑤
  • ① 製品分類
    KCG-RV : KC General Gas Relief Valve
    KCH-RV : KC Hydrogen Gas Relief Valve
    NV : Needle Valve
    CV : Check Valve
    BV : Ball Valve
    AOV : Air Operated Valve
    RV : Relief Valve
    SH : Safety Head
    CON : Control Valve
    HV : High Temperature Valve
    GV : Wellhead Gauge Valve
    BLV : Bleed Valve
    DBBV : Double Block and Bleed Valve
  • ② 圧力
    18 : 1,000 ~ 18,000psi
    29 : ​1,000 ~ 29,000psi
  • ③ 製品別タイプ
    FS : Factory Set
    FA : Field Adjustable
    PP : Proportional Type
  • ④ 材質
    S : Stainless Steel 316
    H : Hastelloy
    HC : Hastelloy C276 Wetted Part
    IN : Inconel 600
    IN625 : Inconel 625
    IN825 : Inconel 825
    NI : Nickel 200
    TI : Titanium
  • ⑤ Tube Size
    02 : 1/8 inch
    04 : 1/4 inch
    06 : 3/8 inch
    08 : 1/2 inch
    09 : 9/16 inch
    12 : 3/4 inch
    16 : 1 inch
    15 : 15A
    25 : 25A
]]> HIFLUX Fri, 10 Mar 2023 14:22:23 +0900 Pneumatic Actuator Ball Valve - PT Female (~15,000psi) https://jp.hiflux.com/bbs/board.php?bo_table=J_product1&wr_id=68 Pneumatic Actuator Ball Valve空気圧を利用して下部のバルブを作動させ、流体の流れを開閉する自動バルブ

View Catalog PDF ↘
  • Pneumatic Actuator Ball Valve~ 20,000psi
  • 2-Way Trunnion Pneumatic Actuator Ball Valve - PT Female
    15,000psi / 1034 bar / 1054 kgf/cm2
  • 購入する ↘
  • Pneumatic Actuator Ball Valve~ 20,000psi
  • 3-Way Trunnion Pneumatic Actuator Ball Valve - PT Female
    15,000psi / 1034 bar / 1054 kgf/cm2
  • 購入する ↘
高圧自動ボールバルブは、空気圧を利用して下部のバルブを作動させ、流体の流れを開閉する自動バルブです。
ボールバルブの中心に位置するTrunnion styleのボールにSeatが密着され、低圧や高圧でも漏れることなく使用できます。この時使用されるSeatの素材としてPeekが使われ、優れた耐摩耗性、耐摩擦性、耐薬品性が特長です。
ボールバルブには2つのタイプがあり、2-Wayは流体の流れを開閉するタイプ(2-Way)、3-WayはOutlet portの方向を変えるためだけに使用されるタイプ(Diverter type)です。
Features製品の特徴をご案内いたします。
ico_dot.gif Trunnion style BALL.
ico_dot.gif 1/4 inch (90˚) 回転.
ico_dot.gif Tubing size : 1/8", 1/4", 3/8"
ico_dot.gif Max working pressure : ~ 15,000psi
ico_dot.gif Seatの素材としてPEEKを使用し、耐摩耗性、耐摩擦性、耐薬品性が優秀。
ico_dot.gif O-ring Material : Viton
ico_dot.gif Standard Material STS316
ico_dot.gif アクチュエータの上部にあるIndicatorによって流路の方向を確認可能
ico_dot.gif 全開または全閉状態で使用できる設計
ico_dot.gif 一定期間使用していないバルブは、最初の開閉時に大きな駆動力を必要とすることがあります。
ico_dot.gif バネ座金によるシート摩耗を防止、耐久性向上
Structure製品別の構造図をご案内いたします。
Pneumatic Actuator Ball Valve 구조
Specification製品別のモデル名、仕様、寸法をご案内いたします。
製品詳細仕様を見る
ico_dot.gif すべての寸法は参照用で実際サイズと違うことができます。
ico_dot.gif その他詳細な事項はメールに問い合わせてください。
Application様々な分野に適用された製品を確認してみてください。
ico_dot.gif 当社の高圧製品は 高い圧力の装備に使用し, 化学, 精油, 研究, 油, ガス産業体など, 多様な産業分野に適用することができます。
ico_dot.gif 10,000~150,000psiの圧力 · Body type · port sizeの仕分けで多様な用途で使用が可能です。
ico_dot.gif 一般的に STS素材で製品を生産するが、多様な流体 · 気体使用が可能になるように他の素材でも注文製作が可能です。
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ その他特殊素材はお問い合わせ願います。
化学、精油、研究、油、ガス産業など多様な分野で活用が可能です。
Numbering製品別分類及び注文オプション項目をご案内いたします。
  • ABV①
  • 15②
  • 03③
  • S④
  • 04⑤
  • -
  • 3⑥
  • -
  • 90⑥
  • ① 製品分類
    NV : Needle Valve
    CV : Check Valve
    BV : Ball Valve
    ABV : Actuator Ball Valve
    AOV : Air Operated Valve
    RV : Relief Valve
    SH : Safety Head
    CON : Control Valve
    HV : High Temperature Valve
    GV : Wellhead Gauge Valve
    BLV : Bleed Valve
    DBBV : Double Block and Bleed Valve
  • ② 圧力
    03 : 3,000psi
    07 : 7,500psi
    10 : 10,000psi
    15 : 15,000psi
    20 : 20,000psi
    30 : 30,000psi
    60 : 60,000psi
    100 : 100,000psi
    150 : 150,000psi
    N : NPT
    P : PT
  • ③ Orifice Size
    03 : 4.8mm
    05 : 8mm
  • ④ 材質
    S : Stainless Steel 316
    H : Hastelloy
    HC : Hastelloy C276 Wetted Part
    IN : Inconel 600
    IN625 : Inconel 625
    IN825 : Inconel 825
    NI : Nickel 200
    TI : Titanium
  • ⑤ Tube Size
    02 : 1/8 inch
    04 : 1/4 inch
    06 : 3/8 inch
    08 : 1/2 inch
    09 : 9/16 inch
    12 : 3/4 inch
    16 : 1 inch
    15 : 15A
    25 : 25A
  • ⑥ 製品別 オプション
    Needle Valve, Control Valve
    Air Operated Valve
    High Temperature Valve
    - S : Straight Type
    - A : Angle Type
    - O : 3way/1on Type
    - T : 3way/2on Type
    - D : 3way 2stem Type
    Ball Valve
    - 20-90 : 2way
    - 3-180 : 3way Switching
    - 3-90 : 3way Diverting
    Relief Valve
    Field Adjustable
    - 1 : 1 Inlet
    - 2 : 2 Inlet
    Proportional Type
    - N : NPT Inlet port
]]> HIFLUX Fri, 10 Mar 2023 14:22:23 +0900 Pneumatic Actuator Ball Valve - NPT Female (~15,000psi) https://jp.hiflux.com/bbs/board.php?bo_table=J_product1&wr_id=67 Pneumatic Actuator Ball Valve空気圧を利用して下部のバルブを作動させ、流体の流れを開閉する自動バルブ

View Catalog PDF ↘
  • Pneumatic Actuator Ball Valve~ 20,000psi
  • 2-Way Trunnion Pneumatic Actuator Ball Valve - NPT Female
    15,000psi / 1034 bar / 1054 kgf/cm2
  • 購入する ↘
  • Pneumatic Actuator Ball Valve~ 20,000psi
  • 3-Way Trunnion Pneumatic Actuator Ball Valve - NPT Female
    15,000psi / 1034 bar / 1054 kgf/cm2
  • 購入する ↘
高圧自動ボールバルブは、空気圧を利用して下部のバルブを作動させ、流体の流れを開閉する自動バルブです。
ボールバルブの中心に位置するTrunnion styleのボールにSeatが密着され、低圧や高圧でも漏れることなく使用できます。この時使用されるSeatの素材としてPeekが使われ、優れた耐摩耗性、耐摩擦性、耐薬品性が特長です。
ボールバルブには2つのタイプがあり、2-Wayは流体の流れを開閉するタイプ(2-Way)、3-WayはOutlet portの方向を変えるためだけに使用されるタイプ(Diverter type)です。
Features製品の特徴をご案内いたします。
ico_dot.gif Trunnion style BALL.
ico_dot.gif 1/4 inch (90˚) 回転.
ico_dot.gif Tubing size : 1/8", 1/4", 3/8"
ico_dot.gif Max working pressure : ~ 15,000psi
ico_dot.gif Seatの素材としてPEEKを使用し、耐摩耗性、耐摩擦性、耐薬品性が優秀。
ico_dot.gif O-ring Material : Viton
ico_dot.gif Standard Material STS316
ico_dot.gif アクチュエータの上部にあるIndicatorによって流路の方向を確認可能
ico_dot.gif 全開または全閉状態で使用できる設計
ico_dot.gif 一定期間使用していないバルブは、最初の開閉時に大きな駆動力を必要とすることがあります。
ico_dot.gif バネ座金によるシート摩耗を防止、耐久性向上
Structure製品別の構造図をご案内いたします。
Pneumatic Actuator Ball Valve 구조
Specification製品別のモデル名、仕様、寸法をご案内いたします。
製品詳細仕様を見る
ico_dot.gif すべての寸法は参照用で実際サイズと違うことができます。
ico_dot.gif その他詳細な事項はメールに問い合わせてください。
Application様々な分野に適用された製品を確認してみてください。
ico_dot.gif 当社の高圧製品は 高い圧力の装備に使用し, 化学, 精油, 研究, 油, ガス産業体など, 多様な産業分野に適用することができます。
ico_dot.gif 10,000~150,000psiの圧力 · Body type · port sizeの仕分けで多様な用途で使用が可能です。
ico_dot.gif 一般的に STS素材で製品を生産するが、多様な流体 · 気体使用が可能になるように他の素材でも注文製作が可能です。
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ その他特殊素材はお問い合わせ願います。
化学、精油、研究、油、ガス産業など多様な分野で活用が可能です。
Numbering製品別分類及び注文オプション項目をご案内いたします。
  • ABV①
  • 15②
  • 03③
  • S④
  • 04⑤
  • -
  • 3⑥
  • -
  • 90⑥
  • ① 製品分類
    NV : Needle Valve
    CV : Check Valve
    BV : Ball Valve
    ABV : Actuator Ball Valve
    AOV : Air Operated Valve
    RV : Relief Valve
    SH : Safety Head
    CON : Control Valve
    HV : High Temperature Valve
    GV : Wellhead Gauge Valve
    BLV : Bleed Valve
    DBBV : Double Block and Bleed Valve
  • ② 圧力
    03 : 3,000psi
    07 : 7,500psi
    10 : 10,000psi
    15 : 15,000psi
    20 : 20,000psi
    30 : 30,000psi
    60 : 60,000psi
    100 : 100,000psi
    150 : 150,000psi
    N : NPT
    P : PT
  • ③ Orifice Size
    03 : 4.8mm
    05 : 8mm
  • ④ 材質
    S : Stainless Steel 316
    H : Hastelloy
    HC : Hastelloy C276 Wetted Part
    IN : Inconel 600
    IN625 : Inconel 625
    IN825 : Inconel 825
    NI : Nickel 200
    TI : Titanium
  • ⑤ Tube Size
    02 : 1/8 inch
    04 : 1/4 inch
    06 : 3/8 inch
    08 : 1/2 inch
    09 : 9/16 inch
    12 : 3/4 inch
    16 : 1 inch
    15 : 15A
    25 : 25A
  • ⑥ 製品別 オプション
    Needle Valve, Control Valve
    Air Operated Valve
    High Temperature Valve
    - S : Straight Type
    - A : Angle Type
    - O : 3way/1on Type
    - T : 3way/2on Type
    - D : 3way 2stem Type
    Ball Valve
    - 20-90 : 2way
    - 3-180 : 3way Switching
    - 3-90 : 3way Diverting
    Relief Valve
    Field Adjustable
    - 1 : 1 Inlet
    - 2 : 2 Inlet
    Proportional Type
    - N : NPT Inlet port
]]> HIFLUX Fri, 10 Mar 2023 14:22:23 +0900 Pneumatic Actuator Ball Valve - Medium Pressure(20,000psi) https://jp.hiflux.com/bbs/board.php?bo_table=J_product1&wr_id=66 Pneumatic Actuator Ball Valve空気圧を利用して下部のバルブを作動させ、流体の流れを開閉する自動バルブ

View Catalog PDF ↘
  • 볼밸브(Ball Valve) ~ 15,000psi
  • Pneumatic Actuator Ball Valve - 2-Way Trunnion
    20,000psi / 1380 bar
  • 購入する ↘
  • 볼밸브(Ball Valve) ~ 15,000psi
  • Pneumatic Actuator Ball Valve - 3-Way Trunnion
    20,000psi / 1380 bar
  • 購入する ↘
高圧自動ボールバルブは、空気圧を利用して下部のバルブを作動させ、流体の流れを開閉する自動バルブです。
ボールバルブの中心に位置するTrunnion styleのボールにSeatが密着され、低圧や高圧でも漏れることなく使用できます。この時使用されるSeatの素材としてPeekが使われ、優れた耐摩耗性、耐摩擦性、耐薬品性が特長です。
ボールバルブには2つのタイプがあり、2-Wayは流体の流れを開閉するタイプ(2-Way)、3-WayはOutlet portの方向を変えるためだけに使用されるタイプ(Diverter type)です。
Features製品の特徴をご案内いたします。
ico_dot.gif Trunnion style BALL.
ico_dot.gif 1/4 inch (90˚) 回転.
ico_dot.gif Tubing size : 1/8", 1/4", 3/8"
ico_dot.gif Max working pressure : 20,000psi
ico_dot.gif Seatの素材としてPEEKを使用し、耐摩耗性、耐摩擦性、耐薬品性が優秀。
ico_dot.gif O-ring Material : Viton
ico_dot.gif Standard Material STS316
ico_dot.gif アクチュエータの上部にあるIndicatorによって流路の方向を確認可能
ico_dot.gif 全開または全閉状態で使用できる設計
ico_dot.gif 一定期間使用していないバルブは、最初の開閉時に大きな駆動力を必要とすることがあります。
ico_dot.gif バネ座金によるシート摩耗を防止、耐久性向上
Structure製品別の構造図をご案内いたします。
Pneumatic Actuator Ball Valve 구조
Specification製品別のモデル名、仕様、寸法をご案内いたします。
製品詳細仕様を見る
ico_dot.gif すべての寸法は参照用で実際サイズと違うことができます。
ico_dot.gif その他詳細な事項はメールに問い合わせてください。
Application様々な分野に適用された製品を確認してみてください。
ico_dot.gif 当社の高圧製品は 高い圧力の装備に使用し, 化学, 精油, 研究, 油, ガス産業体など, 多様な産業分野に適用することができます。
ico_dot.gif 10,000~150,000psiの圧力 · Body type · port sizeの仕分けで多様な用途で使用が可能です。
ico_dot.gif 一般的に STS素材で製品を生産するが、多様な流体 · 気体使用が可能になるように他の素材でも注文製作が可能です。
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ その他特殊素材はお問い合わせ願います。
化学、精油、研究、油、ガス産業など多様な分野で活用が可能です。
Numbering製品別分類及び注文オプション項目をご案内いたします。
  • ABV①
  • 15②
  • 03③
  • S④
  • 04⑤
  • -
  • 3⑥
  • -
  • 90⑥
  • ① 製品分類
    NV : Needle Valve
    CV : Check Valve
    BV : Ball Valve
    ABV : Actuator Ball Valve
    AOV : Air Operated Valve
    RV : Relief Valve
    SH : Safety Head
    CON : Control Valve
    HV : High Temperature Valve
    GV : Wellhead Gauge Valve
    BLV : Bleed Valve
    DBBV : Double Block and Bleed Valve
  • ② 圧力
    03 : 3,000psi
    07 : 7,500psi
    10 : 10,000psi
    15 : 15,000psi
    20 : 20,000psi
    30 : 30,000psi
    60 : 60,000psi
    100 : 100,000psi
    150 : 150,000psi
    N : NPT
    P : PT
  • ③ Orifice Size
    03 : 4.8mm
    05 : 8mm
  • ④ 材質
    S : Stainless Steel 316
    H : Hastelloy
    HC : Hastelloy C276 Wetted Part
    IN : Inconel 600
    IN625 : Inconel 625
    IN825 : Inconel 825
    NI : Nickel 200
    TI : Titanium
  • ⑤ Tube Size
    02 : 1/8 inch
    04 : 1/4 inch
    06 : 3/8 inch
    08 : 1/2 inch
    09 : 9/16 inch
    12 : 3/4 inch
    16 : 1 inch
    15 : 15A
    25 : 25A
  • ⑥ 製品別 オプション
    Needle Valve, Control Valve
    Air Operated Valve
    High Temperature Valve
    - S : Straight Type
    - A : Angle Type
    - O : 3way/1on Type
    - T : 3way/2on Type
    - D : 3way 2stem Type
    Ball Valve
    - 20-90 : 2way
    - 3-180 : 3way Switching
    - 3-90 : 3way Diverting
    Relief Valve
    Field Adjustable
    - 1 : 1 Inlet
    - 2 : 2 Inlet
    Proportional Type
    - N : NPT Inlet port
]]> HIFLUX Fri, 10 Mar 2023 14:22:23 +0900 Pneumatic Actuator Ball Valve - Low Pressure(15,000psi) https://jp.hiflux.com/bbs/board.php?bo_table=J_product1&wr_id=65 Pneumatic Actuator Ball Valve空気圧を利用して下部のバルブを作動させ、流体の流れを開閉する自動バルブ

View Catalog PDF ↘
  • Pneumatic Actuator Ball Valve ~ 15,000psi
  • Pneumatic Actuator Ball Valve - 2-Way Trunnion
    15,000psi / 1034 bar / 1054 kgf/cm2
  • 購入する ↘
  • Pneumatic Actuator Ball Valve ~ 15,000psi
  • Pneumatic Actuator Ball Valve - 3-Way Trunnion
    15,000psi / 1034 bar / 1054 kgf/cm2
  • 購入する ↘
高圧自動ボールバルブは、空気圧を利用して下部のバルブを作動させ、流体の流れを開閉する自動バルブです。
ボールバルブの中心に位置するTrunnion styleのボールにSeatが密着され、低圧や高圧でも漏れることなく使用できます。この時使用されるSeatの素材としてPeekが使われ、優れた耐摩耗性、耐摩擦性、耐薬品性が特長です。
ボールバルブには2つのタイプがあり、2-Wayは流体の流れを開閉するタイプ(2-Way)、3-WayはOutlet portの方向を変えるためだけに使用されるタイプ(Diverter type)です。
Features製品の特徴をご案内いたします。
ico_dot.gif Trunnion style BALL.
ico_dot.gif 1/4 inch (90˚) 回転.
ico_dot.gif Tubing size : 1/8", 1/4", 3/8"
ico_dot.gif Max working pressure : ~ 15,000psi
ico_dot.gif Seatの素材としてPEEKを使用し、耐摩耗性、耐摩擦性、耐薬品性が優秀。
ico_dot.gif O-ring Material : Viton
ico_dot.gif Standard Material STS316
ico_dot.gif アクチュエータの上部にあるIndicatorによって流路の方向を確認可能
ico_dot.gif 全開または全閉状態で使用できる設計
ico_dot.gif 一定期間使用していないバルブは、最初の開閉時に大きな駆動力を必要とすることがあります。
ico_dot.gif バネ座金によるシート摩耗を防止、耐久性向上
Structure製品別の構造図をご案内いたします。
Pneumatic Actuator Ball Valve name=
Specification製品別のモデル名、仕様、寸法をご案内いたします。
製品詳細仕様を見る
ico_dot.gif すべての寸法は参照用で実際サイズと違うことができます。
ico_dot.gif その他詳細な事項はメールに問い合わせてください。
Application様々な分野に適用された製品を確認してみてください。
ico_dot.gif 当社の高圧製品は 高い圧力の装備に使用し, 化学, 精油, 研究, 油, ガス産業体など, 多様な産業分野に適用することができます。
ico_dot.gif 10,000~150,000psiの圧力 · Body type · port sizeの仕分けで多様な用途で使用が可能です。
ico_dot.gif 一般的に STS素材で製品を生産するが、多様な流体 · 気体使用が可能になるように他の素材でも注文製作が可能です。
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ その他特殊素材はお問い合わせ願います。
化学、精油、研究、油、ガス産業など多様な分野で活用が可能です。
Numbering製品別分類及び注文オプション項目をご案内いたします。
  • ABV①
  • 15②
  • 03③
  • S④
  • 04⑤
  • -
  • 3⑥
  • -
  • 90⑥
  • ① 製品分類
    NV : Needle Valve
    CV : Check Valve
    BV : Ball Valve
    ABV : Actuator Ball Valve
    AOV : Air Operated Valve
    RV : Relief Valve
    SH : Safety Head
    CON : Control Valve
    HV : High Temperature Valve
    GV : Wellhead Gauge Valve
    BLV : Bleed Valve
    DBBV : Double Block and Bleed Valve
  • ② 圧力
    03 : 3,000psi
    07 : 7,500psi
    10 : 10,000psi
    15 : 15,000psi
    20 : 20,000psi
    30 : 30,000psi
    60 : 60,000psi
    100 : 100,000psi
    150 : 150,000psi
    N : NPT
    P : PT
  • ③ Orifice Size
    03 : 4.8mm
    05 : 8mm
  • ④ 材質
    S : Stainless Steel 316
    H : Hastelloy
    HC : Hastelloy C276 Wetted Part
    IN : Inconel 600
    IN625 : Inconel 625
    IN825 : Inconel 825
    NI : Nickel 200
    TI : Titanium
  • ⑤ Tube Size
    02 : 1/8 inch
    04 : 1/4 inch
    06 : 3/8 inch
    08 : 1/2 inch
    09 : 9/16 inch
    12 : 3/4 inch
    16 : 1 inch
    15 : 15A
    25 : 25A
  • ⑥ 製品別 オプション
    Needle Valve, Control Valve
    Air Operated Valve
    High Temperature Valve
    - S : Straight Type
    - A : Angle Type
    - O : 3way/1on Type
    - T : 3way/2on Type
    - D : 3way 2stem Type
    Ball Valve
    - 20-90 : 2way
    - 3-180 : 3way Switching
    - 3-90 : 3way Diverting
    Relief Valve
    Field Adjustable
    - 1 : 1 Inlet
    - 2 : 2 Inlet
    Proportional Type
    - N : NPT Inlet port
]]> HIFLUX Fri, 10 Mar 2023 14:22:23 +0900 Hydrogen Fuel Station Needle Valve https://jp.hiflux.com/bbs/board.php?bo_table=J_product1&wr_id=64 ks_pro_img_jp.jpg

Hydrogen Fuel Station Needle Valveステム(Stem)が流路を塞ぐ程度によって流量を調整でき、流体や気体の流れを開閉する水素ステーション用手動式バルブ

  • Hydrogen Fuel Station Needle Valve
    • Hydrogen Refueling System Needle Valve - 20,000psi
    • Max Pressure : 700bar
    • 無回転Stemでコルリン(Galling)現象を防止します。
    • 信頼的なSealingのためにデザインされたPacking.
    • Seatの寿命を延長させるMetal to Metal Seating方式.
    • Stainless Steel 316冷間素材材質で高圧の使用から優れた耐食性を自慢。
    • Straight Straight Type Body
    • 温度範囲 : -40℃ ~ 85℃ 使用可能.
    • 水圧強度 圧力 : 231 Mpa
    購入する ↘
ニードルバルブ(Needle valve)は ステム(Stem)が流路を塞ぐ程度によって流量を調整でき、流体や気体の流れを開閉する水素ステーション用手動式バルブを言います。. HIFLUX水素用ニードルバルブは、流体や気体の特性及び使用圧力と温度を考慮した設計・製作となっており、優れた安全性と耐食性が特長です。従来の高圧製品から水素脆化に弱い素材を適切な素材に変更し、ステーション用KS認証取得済みの製品です。
Features製品の特徴をご案内いたします。
ico_dot.gif Tube size : 1/4", 3/8", 9/16", 3/4".
ico_dot.gif 無回転Stemでコルリン(Galling)現象を防止します。
ico_dot.gif 信頼的なSealingのためにデザインされたPacking.
ico_dot.gif Seatの寿命を延長させるMetal to Metal Seating方式.
ico_dot.gif Stainless Steel 316冷間素材材質で高圧の使用から優れた耐食性を自慢。
ico_dot.gif 温度範囲 : -40℃ ~ 85℃ 使用可能.
ico_dot.gif 水圧強度 圧力 : 231 Mpa
ico_dot.gif Straight Type Body
ico_dot.gif 製品メンテナンス：1万回使用するたびに定期交換が必要。[Repairkit：O-ring、Packingの別途購入が必要]
ico_dot.gif 製品保証期間：6ヶ月
Specification製品別のモデル名、仕様、寸法をご案内いたします。
製品詳細仕様を見る
ico_dot.gif G: Gland部(Body 平面部)を利用して固定させた Size
ico_dot.gif G1: 本体を利用して固定させた Size
ico_dot.gif H: バルブが完全に閉まった高さ

ico_dot.gif すべての寸法は参照用で実際サイズと違うことができます。
ico_dot.gif その他詳細な事項はメールに問い合わせてください。
ico_dot.gif 最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。
Structure製品別の構造図をご案内いたします。
needle valve
Material製品の素材をご案内いたします。
Body O-ring ​Stem ​Packing
STS 316CW EPDM STR 660 TEFLON
Torque製品のサイズ別最小推奨トルクをご案内いたします。

(単位 : kg.f-cm)

製品別締結トルク値
チューブ直径 1/4" 3/8" 9/16" 3/4"
Stem Gland 700 700 1,200 3,500
Tube 締結 Gland 280 420 750 1,250
Application様々な分野に適用された製品を確認してみてください。
ico_dot.gif 当社の高圧製品は 高い圧力の装備に使用し, 化学, 精油, 研究, 油, ガス産業体など, 多様な産業分野に適用することができます。
ico_dot.gif 10,000~150,000psiの圧力 · Body type · port sizeの仕分けで多様な用途で使用が可能です。
ico_dot.gif 一般的に STS素材で製品を生産するが、多様な流体 · 気体使用が可能になるように他の素材でも注文製作が可能です。
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ その他特殊素材はお問い合わせ願います。
化学、精油、研究、油、ガス産業など多様な分野で活用が可能です。
Numbering製品別分類及び注文オプション項目をご案内いたします。
  • HRS①
  • -
  • NV①
  • 20②
  • V③
  • S④
  • 04⑤
  • -
  • S⑥
  • ① 製品分類
    HRS-NV : Hydrogen Refueling System Needle Valve
    NV : Needle Valve
    CV : Check Valve
    BV : Ball Valve
    AOV : Air Operated Valve
    RV : Relief Valve
    SH : Safety Head
    CON : Control Valve
    HV : High Temperature Valve
    GV : Wellhead Gauge Valve
    BLV : Bleed Valve
    DBBV : Double Block and Bleed Valve
  • ② 圧力
    03 : 3,000psi
    07 : 7,500psi
    15 : 15,000psi
    20 : 20,000psi
    30 : 30,000psi
    60 : 60,000psi
    100 : 100,000psi
    150 : 150,000psi
    N : NPT
    P : PT
  • ③ 製品別タイプ
    Needle Valve

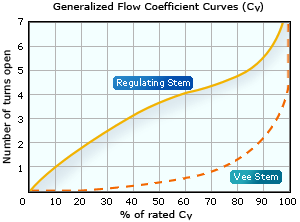

    - V : Vee Stem
    - R : Regulating Stem
    Check Valve
    - O : O-Ring Type
    - B : Ball Type
    Ball Valve
    - 03 : Orifice 4.8mm
    - 05 : Orifice 8mm
    Control Valve
    Air Operated Valve
    - O : Normal-Open Type
    - C : Normal-Closed Type
    Relief Valve
    - FS : Factory Set
    - FA : Field Adjustable
    - PP : Proportional Type
  • ④ 材質
    S : Stainless Steel 316
    H : Hastelloy
    HC : Hastelloy C276 Wetted Part
    IN : Inconel 600
    IN625 : Inconel 625
    IN825 : Inconel 825
    NI : Nickel 200
    TI : Titanium
  • ⑤ Tube Size
    02 : 1/8 inch
    04 : 1/4 inch
    06 : 3/8 inch
    08 : 1/2 inch
    09 : 9/16 inch
    12 : 3/4 inch
    16 : 1 inch
    15 : 15A
    25 : 25A
  • ⑥ 製品別 オプション
    Needle Valve
    Control Valve
    Air Operated Valve
    High Temperature Valve
    - S : Straight Type
    - A : Angle Type
    - O : 3way/1on Type
    - T : 3way/2on Type
    - D : 3way 2stem Type
    Ball Valve
    - 20-90 : 2way
    - 3-180 : 3way Switching
    - 3-90 : 3way Diverting
    Relief Valve
    Field Adjustable
    - 1 : 1 Inlet
    - 2 : 2 Inlet
    Proportional Type
    - N : NPT Inlet port

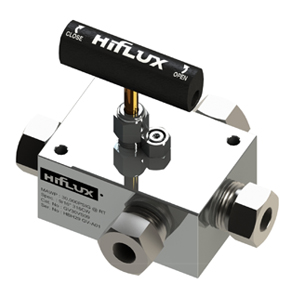

]]> HIFLUX Fri, 10 Mar 2023 14:22:23 +0900 High Pressure Needle Valve - Medium Pressure(~20,000psi) - 3/4, 1 inch https://jp.hiflux.com/bbs/board.php?bo_table=J_product1&wr_id=62 High Pressure Needle Valve流量を調節したり流れを遮断/開閉する手動バルブ

View Catalog PDF ↘View SlideShare ↘
ニードルバルブ(Needle valve)はステム(Stem)が流路を阻む程度によって流量が調節されるとか流体や気体の流れを開閉する受動バルブを言います。 HIFLUXの高圧ニードルバルブは流体と気体の特性と使用圧力及び温度を考慮して設計して製作することですぐれた安全性と耐食性を誇ります。 特にステムのGalling現象発生を最大限防止して製品の寿命を延ばしました。 Straight、Angle、3Way/1on、3Way/2on pressure 四種類形態のBody typeが開発された状態であり圧力(Pressure)別、Port size別に仕分けされて願う遠慮に当たるように使うことができます。
Features製品の特徴をご案内いたします。
ico_dot.gif Tube size : 3/4", 1".
ico_dot.gif 無回転Stemでコルリン(Galling)現象を防止します。
ico_dot.gif 信頼的なSealingのためにデザインされたPacking.
ico_dot.gif Seatの寿命を延長させるMetal to Metal Seating方式.
ico_dot.gif 優れた耐食性
ico_dot.gif 流量調節とShut-Off方式のRegulating Stem & Vee Stem.
ico_dot.gif ガス、液体使用時の漏れに強い連結方式。
ico_dot.gif Body Type (Straight Type).

body type
Specification製品別のモデル名、仕様、寸法をご案内いたします。
製品詳細仕様を見る
ico_dot.gif すべての寸法は参照用で実際サイズと違うことができます。
ico_dot.gif その他詳細な事項はメールに問い合わせてください。
ico_dot.gif 最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。
Application様々な分野に適用された製品を確認してみてください。
ico_dot.gif 当社の高圧製品は 高い圧力の装備に使用し, 化学, 精油, 研究, 油, ガス産業体など, 多様な産業分野に適用することができます。
ico_dot.gif 10,000~150,000psiの圧力 · Body type · port sizeの仕分けで多様な用途で使用が可能です。
ico_dot.gif 一般的に STS素材で製品を生産するが、多様な流体 · 気体使用が可能になるように他の素材でも注文製作が可能です。
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ その他特殊素材はお問い合わせ願います。
化学、精油、研究、油、ガス産業など多様な分野で活用が可能です。
Numbering製品別分類及び注文オプション項目をご案内いたします。
  • NV①
  • 15②
  • V③
  • S④
  • 04⑤
  • -
  • S⑥
  • ① 製品分類
    NV : Needle Valve
    CV : Check Valve
    BV : Ball Valve
    AOV : Air Operated Valve
    RV : Relief Valve
    SH : Safety Head
    CON : Control Valve
    HV : High Temperature Valve
    GV : Wellhead Gauge Valve
    BLV : Bleed Valve
    DBBV : Double Block and Bleed Valve
  • ② 圧力
    03 : 3,000psi
    07 : 7,500psi
    15 : 15,000psi
    20 : 20,000psi
    30 : 30,000psi
    60 : 60,000psi
    100 : 100,000psi
    150 : 150,000psi
    N : NPT
    P : PT
  • ③ 製品別タイプ
    Needle Valve
    - V : Vee Stem
    - R : Regulating Stem
    Check Valve
    - O : O-Ring Type
    - B : Ball Type
    Ball Valve
    - 03 : Orifice 4.8mm
    - 05 : Orifice 8mm
    Control Valve
    Air Operated Valve
    - O : Normal-Open Type
    - C : Normal-Closed Type
    Relief Valve
    - FS : Factory Set
    - FA : Field Adjustable
    - PP : Proportional Type
  • ④ 材質
    S : Stainless Steel 316
    H : Hastelloy
    HC : Hastelloy C276 Wetted Part
    IN : Inconel 600
    IN625 : Inconel 625
    IN825 : Inconel 825
    NI : Nickel 200
    TI : Titanium
  • ⑤ Tube Size
    02 : 1/8 inch
    04 : 1/4 inch
    06 : 3/8 inch
    08 : 1/2 inch
    09 : 9/16 inch
    12 : 3/4 inch
    16 : 1 inch
    15 : 15A
    25 : 25A
  • ⑥ 製品別 オプション
    Needle Valve
    Control Valve
    Air Operated Valve
    High Temperature Valve
    - S : Straight Type
    - A : Angle Type
    - O : 3way/1on Type
    - T : 3way/2on Type
    - D : 3way 2stem Type
    Ball Valve
    - 20-90 : 2way
    - 3-180 : 3way Switching
    - 3-90 : 3way Diverting
    Relief Valve
    Field Adjustable
    - 1 : 1 Inlet
    - 2 : 2 Inlet
    Proportional Type
    - N : NPT Inlet port
]]> HIFLUX Fri, 10 Mar 2023 14:22:23 +0900 High Pressure Needle Valve - PT Female (~15,000psi) https://jp.hiflux.com/bbs/board.php?bo_table=J_product1&wr_id=60 High Pressure Needle Valve流量を調節したり流れを遮断/開閉する手動バルブ

View Catalog PDF ↘View SlideShare ↘
ニードルバルブ(Needle valve)はステム(Stem)が流路を阻む程度によって流量が調節されるとか流体や気体の流れを開閉する受動バルブを言います。 HIFLUXの高圧ニードルバルブは流体と気体の特性と使用圧力及び温度を考慮して設計して製作することですぐれた安全性と耐食性を誇ります。 特にステムのGalling現象発生を最大限防止して製品の寿命を延ばしました。 Straight、Angle、3Way/1on、3Way/2on pressure 四種類形態のBody typeが開発された状態であり圧力(Pressure)別、Port size別に仕分けされて願う遠慮に当たるように使うことができます。
Features製品の特徴をご案内いたします。
ico_dot.gif Tube size : 1/8", 1/4", 3/8", 1/2", 3/4", 1".
ico_dot.gif Pipe (PT) Connection.
ico_dot.gif 無回転Stemでコルリン(Galling)現象を防止します。
ico_dot.gif 信頼的なSealingのためにデザインされたPacking.
ico_dot.gif Seatの寿命を延長させるMetal to Metal Seating方式.
ico_dot.gif 優れた耐食性
ico_dot.gif 流量調節とShut-Off方式のRegulating Stem & Vee Stem.
ico_dot.gif 2種類タイプのボディー (Straight, Angle Type).
Specification製品別のモデル名、仕様、寸法をご案内いたします。
製品詳細仕様を見る
ico_dot.gif すべての寸法は参照用で実際サイズと違うことができます。
ico_dot.gif その他詳細な事項はメールに問い合わせてください。
ico_dot.gif 最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。
Numbering製品別分類及び注文オプション項目をご案内いたします。
  • NV①
  • 15②
  • V③
  • S④
  • 04⑤
  • -
  • S⑥
  • ① 製品分類
    NV : Needle Valve
    CV : Check Valve
    BV : Ball Valve
    AOV : Air Operated Valve
    RV : Relief Valve
    SH : Safety Head
    CON : Control Valve
    HV : High Temperature Valve
    GV : Wellhead Gauge Valve
    BLV : Bleed Valve
    DBBV : Double Block and Bleed Valve
  • ② 圧力
    03 : 3,000psi
    07 : 7,500psi
    15 : 15,000psi
    20 : 20,000psi
    30 : 30,000psi
    60 : 60,000psi
    100 : 100,000psi
    150 : 150,000psi
    N : NPT
    P : PT
  • ③ 製品別タイプ
    Needle Valve
    - V : Vee Stem
    - R : Regulating Stem
    Check Valve
    - O : O-Ring Type
    - B : Ball Type
    Ball Valve
    - 03 : Orifice 4.8mm
    - 05 : Orifice 8mm
    Control Valve
    Air Operated Valve
    - O : Normal-Open Type
    - C : Normal-Closed Type
    Relief Valve
    - FS : Factory Set
    - FA : Field Adjustable
    - PP : Proportional Type
  • ④ 材質
    S : Stainless Steel 316
    H : Hastelloy
    HC : Hastelloy C276 Wetted Part
    IN : Inconel 600
    IN625 : Inconel 625
    IN825 : Inconel 825
    NI : Nickel 200
    TI : Titanium
  • ⑤ Tube Size
    02 : 1/8 inch
    04 : 1/4 inch
    06 : 3/8 inch
    08 : 1/2 inch
    09 : 9/16 inch
    12 : 3/4 inch
    16 : 1 inch
    15 : 15A
    25 : 25A
  • ⑥ 製品別 オプション
    Needle Valve
    Control Valve
    Air Operated Valve
    High Temperature Valve
    - S : Straight Type
    - A : Angle Type
    - O : 3way/1on Type
    - T : 3way/2on Type
    - D : 3way 2stem Type
    Ball Valve
    - 20-90 : 2way
    - 3-180 : 3way Switching
    - 3-90 : 3way Diverting
    Relief Valve
    Field Adjustable
    - 1 : 1 Inlet
    - 2 : 2 Inlet
    Proportional Type
    - N : NPT Inlet port

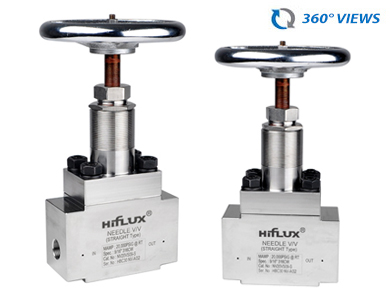

]]> HIFLUX Fri, 10 Mar 2023 14:22:23 +0900 High Pressure Needle Valve - NPT Female (~15,000psi) https://jp.hiflux.com/bbs/board.php?bo_table=J_product1&wr_id=59 High Pressure Needle Valve流量を調節したり流れを遮断/開閉する手動バルブ

View Catalog PDF ↘View SlideShare ↘
ニードルバルブ(Needle valve)はステム(Stem)が流路を阻む程度によって流量が調節されるとか流体や気体の流れを開閉する受動バルブを言います。 HIFLUXの高圧ニードルバルブは流体と気体の特性と使用圧力及び温度を考慮して設計して製作することですぐれた安全性と耐食性を誇ります。 特にステムのGalling現象発生を最大限防止して製品の寿命を延ばしました。 Straight、Angle、3Way/1on、3Way/2on pressure 四種類形態のBody typeが開発された状態であり圧力(Pressure)別、Port size別に仕分けされて願う遠慮に当たるように使うことができます。
Features製品の特徴をご案内いたします。
ico_dot.gif Tube size : 1/8", 1/4", 3/8", 1/2", 3/4", 1".
ico_dot.gif Pipe (NPT) Connection.
ico_dot.gif 無回転Stemでコルリン(Galling)現象を防止します。
ico_dot.gif 信頼的なSealingのためにデザインされたPacking.
ico_dot.gif Seatの寿命を延長させるMetal to Metal Seating方式.
ico_dot.gif 優れた耐食性
ico_dot.gif 流量調節とShut-Off方式のRegulating Stem & Vee Stem.
ico_dot.gif 2種類タイプのボディー (Straight, Angle Type).
Specification製品別のモデル名、仕様、寸法をご案内いたします。
製品詳細仕様を見る
ico_dot.gif すべての寸法は参照用で実際サイズと違うことができます。
ico_dot.gif その他詳細な事項はメールに問い合わせてください。
ico_dot.gif 最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。
Numbering製品別分類及び注文オプション項目をご案内いたします。
  • NV①
  • 15②
  • V③
  • S④
  • 04⑤
  • -
  • S⑥
  • ① 製品分類
    NV : Needle Valve
    CV : Check Valve
    BV : Ball Valve
    AOV : Air Operated Valve
    RV : Relief Valve
    SH : Safety Head
    CON : Control Valve
    HV : High Temperature Valve
    GV : Wellhead Gauge Valve
    BLV : Bleed Valve
    DBBV : Double Block and Bleed Valve
  • ② 圧力
    03 : 3,000psi
    07 : 7,500psi
    15 : 15,000psi
    20 : 20,000psi
    30 : 30,000psi
    60 : 60,000psi
    100 : 100,000psi
    150 : 150,000psi
    N : NPT
    P : PT
  • ③ 製品別タイプ
    Needle Valve
    - V : Vee Stem
    - R : Regulating Stem
    Check Valve
    - O : O-Ring Type
    - B : Ball Type
    Ball Valve
    - 03 : Orifice 4.8mm
    - 05 : Orifice 8mm
    Control Valve
    Air Operated Valve
    - O : Normal-Open Type
    - C : Normal-Closed Type
    Relief Valve
    - FS : Factory Set
    - FA : Field Adjustable
    - PP : Proportional Type
  • ④ 材質
    S : Stainless Steel 316
    H : Hastelloy
    HC : Hastelloy C276 Wetted Part
    IN : Inconel 600
    IN625 : Inconel 625
    IN825 : Inconel 825
    NI : Nickel 200
    TI : Titanium
  • ⑤ Tube Size
    02 : 1/8 inch
    04 : 1/4 inch
    06 : 3/8 inch
    08 : 1/2 inch
    09 : 9/16 inch
    12 : 3/4 inch
    16 : 1 inch
    15 : 15A
    25 : 25A
  • ⑥ 製品別 オプション
    Needle Valve
    Control Valve
    Air Operated Valve
    High Temperature Valve
    - S : Straight Type
    - A : Angle Type
    - O : 3way/1on Type
    - T : 3way/2on Type
    - D : 3way 2stem Type
    Ball Valve
    - 20-90 : 2way
    - 3-180 : 3way Switching
    - 3-90 : 3way Diverting
    Relief Valve
    Field Adjustable
    - 1 : 1 Inlet
    - 2 : 2 Inlet
    Proportional Type
    - N : NPT Inlet port

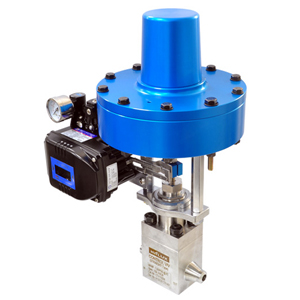

]]> HIFLUX Fri, 10 Mar 2023 14:22:23 +0900 High Pressure Control Valve - Low Pressure(7,500psi) https://jp.hiflux.com/bbs/board.php?bo_table=J_product1&wr_id=57 Special ValveWellhead Gauge Valve . Bleed Valve . Double Block and Bleed Valve . High Temperature Valve

View Catalog PDF ↘View SlideShare ↘
  • High Pressure Control Valve 3,000psi
    • High Pressure Control Valve - Low Pressure(7,500psi)
    • Max Pressure : 7,500psi
    • 作動最小空気圧力 : 5㎏f/㎠。
    • Pipe Size : 15A, 25A
    • Standard Material : STS
    • 無回転Stemでコルリン(Galling)現象を防止します。
    • 流量調節とShut-Off方式のRegulating Stem
    • Welding Type.
    • Seatの寿命を延長させるMetal to Metal Seating方式.
    購入する ↘
Control valveは positionerに電気的な動作信号が伝達すればその信号によって positionerが上端に供給される流量を調節します。 そして Stemの位置が変化されながら orificeの開閉が変わるようになって流量を目的によって自動で調節するバルブです。 HIFLUX Control valveは流体や気体の特性と使用圧力及び温度を考慮して設計してすぐれた安全性と耐食性が長所です。 約 5kgf/cm2 位の圧力でも作動するからエアが供給される場所ならどこでも使用が可能です。 また Regulating stemを使って流量調節が容易いです。
Features製品の特徴をご案内いたします。
ico_dot.gif 空気圧を利用し、流体の量を目的に応じて適切に自動調整。
ico_dot.gif Max working pressure : 7,500psi
ico_dot.gif 作動最小空気圧力 : 5㎏f/㎠。
ico_dot.gif Welding Type.
ico_dot.gif Pipe Size : 15A
ico_dot.gif Seatの寿命を延長させるMetal to Metal Seating方式.
ico_dot.gif 無回転Stemでコルリン(Galling)現象を防止します。
ico_dot.gif 信頼的なSealingのためにデザインされたPacking
ico_dot.gif 流量調節とShut-Off方式のRegulating Stem
ico_dot.gif Stainless系列の冷間素材使用。
Specification製品別のモデル名、仕様、寸法をご案内いたします。
製品詳細仕様を見る
ico_dot.gif すべての寸法は参照用で実際サイズと違うことができます。
ico_dot.gif その他詳細な事項はメールに問い合わせてください。
ico_dot.gif 最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。

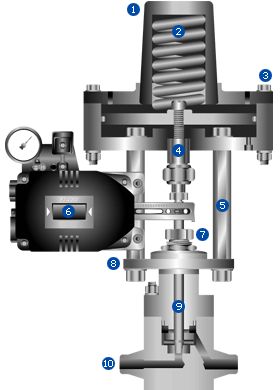

Structure製品別の構造図をご案内いたします。

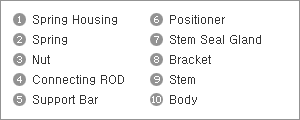

High Pressure Control Valve   conv_sp_tag_en.gif
Application様々な分野に適用された製品を確認してみてください。
ico_dot.gif 当社の高圧製品は 高い圧力の装備に使用し, 化学, 精油, 研究, 油, ガス産業体など, 多様な産業分野に適用することができます。
ico_dot.gif 10,000~150,000psiの圧力 · Body type · port sizeの仕分けで多様な用途で使用が可能です。
ico_dot.gif 一般的に STS素材で製品を生産するが、多様な流体 · 気体使用が可能になるように他の素材でも注文製作が可能です。
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ その他特殊素材はお問い合わせ願います。
化学、精油、研究、油、ガス産業など多様な分野で活用が可能です。
Numbering製品別分類及び注文オプション項目をご案内いたします。
  • CON①
  • 03②
  • C③
  • S④
  • 15⑤
  • -
  • S⑥
  • ① 製品分類
    NV : Needle Valve
    CV : Check Valve
    BV : Ball Valve
    AOV : Air Operated Valve
    RV : Relief Valve
    SH : Safety Head
    CON : Control Valve
    HV : High Temperature Valve
    GV : Wellhead Gauge Valve
    BLV : Bleed Valve
    DBBV : Double Block and Bleed Valve
  • ② 圧力
    03 : 3,000psi
    07 : 7,500psi
    15 : 15,000psi
    20 : 20,000psi
    30 : 30,000psi
    60 : 60,000psi
    100 : 100,000psi
    150 : 150,000psi
    N : NPT
    P : PT
  • ③ 製品別タイプ
    Needle Valve
    - V : Vee Stem
    - R : Regulating Stem
    Check Valve
    - O : O-Ring Type
    - B : Ball Type
    Ball Valve
    - 03 : Orifice 4.8mm
    - 05 : Orifice 8mm
    Control Valve
    Air Operated Valve
    - O : Normal-Open Type
    - C : Normal-Closed Type
    Relief Valve
    - FS : Factory Set
    - FA : Field Adjustable
    - PP : Proportional Type
  • ④ 材質
    S : Stainless Steel 316
    H : Hastelloy
    HC : Hastelloy C276 Wetted Part
    IN : Inconel 600
    IN625 : Inconel 625
    IN825 : Inconel 825
    NI : Nickel 200
    TI : Titanium
  • ⑤ Tube Size
    02 : 1/8 inch
    04 : 1/4 inch
    06 : 3/8 inch
    08 : 1/2 inch
    09 : 9/16 inch
    12 : 3/4 inch
    16 : 1 inch
    15 : 15A
    25 : 25A
  • ⑥ 製品別 オプション
    Needle Valve, Control Valve
    Air Operated Valve
    High Temperature Valve
    - S : Straight Type
    - A : Angle Type
    - O : 3way/1on Type
    - T : 3way/2on Type
    - D : 3way 2stem Type
    Ball Valve
    - 20-90 : 2way
    - 3-180 : 3way Switching
    - 3-90 : 3way Diverting
    Relief Valve
    Field Adjustable
    - 1 : 1 Inlet
    - 2 : 2 Inlet
    Proportional Type
    - N : NPT Inlet port
]]> HIFLUX Fri, 10 Mar 2023 14:22:23 +0900 High Pressure Control Valve - Low Pressure(3,000psi) https://jp.hiflux.com/bbs/board.php?bo_table=J_product1&wr_id=56 Special ValveWellhead Gauge Valve . Bleed Valve . Double Block and Bleed Valve . High Temperature Valve

View Catalog PDF ↘View SlideShare ↘
  • High Pressure Control Valve 3,000psi
    • High Pressure Control Valve - Low Pressure(3,000psi)
    • Max Pressure : 3,000psi
    • 作動最小空気圧力 : 5㎏f/㎠。
    • Pipe Size : 15A, 25A
    • Standard Material : STS
    • 無回転Stemでコルリン(Galling)現象を防止します。
    • 流量調節とShut-Off方式のRegulating Stem
    • Welding Type.
    • Seatの寿命を延長させるMetal to Metal Seating方式.
    購入する ↘
Control valveは positionerに電気的な動作信号が伝達すればその信号によって positionerが上端に供給される流量を調節します。 そして Stemの位置が変化されながら orificeの開閉が変わるようになって流量を目的によって自動で調節するバルブです。 HIFLUX Control valveは流体や気体の特性と使用圧力及び温度を考慮して設計してすぐれた安全性と耐食性が長所です。 約 5kgf/cm2 位の圧力でも作動するからエアが供給される場所ならどこでも使用が可能です。 また Regulating stemを使って流量調節が容易いです。
Features製品の特徴をご案内いたします。
ico_dot.gif 空気圧を利用し、流体の量を目的に応じて適切に自動調整。
ico_dot.gif 作動最小空気圧力 : 5㎏f/㎠。 .
ico_dot.gif Seatの寿命を延長させるMetal to Metal Seating方式.
ico_dot.gif 無回転Stemでコルリン(Galling)現象を防止します。.
ico_dot.gif 信頼的なSealingのためにデザインされたPacking.
ico_dot.gif 流量調節とShut-Off方式のRegulating Stem.
ico_dot.gif Welding Type.
ico_dot.gif Max working pressure : 3,000psi.
ico_dot.gif Pipe Size : 15A, 25A.
ico_dot.gif Stainless系列の冷間素材使用。
Specification製品別のモデル名、仕様、寸法をご案内いたします。
製品詳細仕様を見る
ico_dot.gif すべての寸法は参照用で実際サイズと違うことができます。
ico_dot.gif その他詳細な事項はメールに問い合わせてください。
ico_dot.gif 最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。
Structure製品別の構造図をご案内いたします。
High Pressure Control Valve   conv_sp_tag_en.gif
Application様々な分野に適用された製品を確認してみてください。
ico_dot.gif 当社の高圧製品は 高い圧力の装備に使用し, 化学, 精油, 研究, 油, ガス産業体など, 多様な産業分野に適用することができます。
ico_dot.gif 10,000~150,000psiの圧力 · Body type · port sizeの仕分けで多様な用途で使用が可能です。
ico_dot.gif 一般的に STS素材で製品を生産するが、多様な流体 · 気体使用が可能になるように他の素材でも注文製作が可能です。
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ その他特殊素材はお問い合わせ願います。
化学、精油、研究、油、ガス産業など多様な分野で活用が可能です。
Numbering製品別分類及び注文オプション項目をご案内いたします。
  • CON①
  • 03②
  • C③
  • S④
  • 15⑤
  • -
  • S⑥
  • ① 製品分類
    NV : Needle Valve
    CV : Check Valve
    BV : Ball Valve
    AOV : Air Operated Valve
    RV : Relief Valve
    SH : Safety Head
    CON : Control Valve
    HV : High Temperature Valve
    GV : Wellhead Gauge Valve
    BLV : Bleed Valve
    DBBV : Double Block and Bleed Valve
  • ② 圧力
    03 : 3,000psi
    07 : 7,500psi
    15 : 15,000psi
    20 : 20,000psi
    30 : 30,000psi
    60 : 60,000psi
    100 : 100,000psi
    150 : 150,000psi
    N : NPT
    P : PT
  • ③ 製品別タイプ
    Needle Valve
    - V : Vee Stem
    - R : Regulating Stem
    Check Valve
    - O : O-Ring Type
    - B : Ball Type
    Ball Valve
    - 03 : Orifice 4.8mm
    - 05 : Orifice 8mm
    Control Valve
    Air Operated Valve
    - O : Normal-Open Type
    - C : Normal-Closed Type
    Relief Valve
    - FS : Factory Set
    - FA : Field Adjustable
    - PP : Proportional Type
  • ④ 材質
    S : Stainless Steel 316
    H : Hastelloy
    HC : Hastelloy C276 Wetted Part
    IN : Inconel 600
    IN625 : Inconel 625
    IN825 : Inconel 825
    NI : Nickel 200
    TI : Titanium
  • ⑤ Tube Size
    02 : 1/8 inch
    04 : 1/4 inch
    06 : 3/8 inch
    08 : 1/2 inch
    09 : 9/16 inch
    12 : 3/4 inch
    16 : 1 inch
    15 : 15A
    25 : 25A
  • ⑥ 製品別 オプション
    Needle Valve, Control Valve
    Air Operated Valve
    High Temperature Valve
    - S : Straight Type
    - A : Angle Type
    - O : 3way/1on Type
    - T : 3way/2on Type
    - D : 3way 2stem Type
    Ball Valve
    - 20-90 : 2way
    - 3-180 : 3way Switching
    - 3-90 : 3way Diverting
    Relief Valve
    Field Adjustable
    - 1 : 1 Inlet
    - 2 : 2 Inlet
    Proportional Type
    - N : NPT Inlet port
]]> HIFLUX Fri, 10 Mar 2023 14:22:23 +0900 High Pressure Double Block and Bleed Valve - Medium Pressure (20,000 psi) https://jp.hiflux.com/bbs/board.php?bo_table=J_product1&wr_id=55 Special ValveWellhead Gauge Valve . Bleed Valve . Double Block and Bleed Valve . High Temperature Valve

View Catalog PDF ↘View SlideShare ↘
  • Double Block and Bleed Valve
    • Double Block and Bleed Valve (20,000 psi)
    • Tube size : 1/4", 3/8”, 9/16"
    • 無回転Stemでコルリン(Galling)現象を防止します。
    • 信頼的なSealingのためにデザインされたPacking
    • Seatの寿命を延長させるMetal to Metal Seating方式.
    • 優れた耐食性
    • Coned-and-Thread Connection連結でガスと液体使用時漏洩に強いです。
    購入する ↘
Double block and Bleed valveは、ガスやオイルを使用するライン上に取り付けることでLeak発生部分の確認が容易になり、Leak発生時にLeakの発生側のみ遮断することでメンテナンスを可能にするバルブです。また、ライン上へのChemical注入やサンプル抜き取りにも使用できます。

適用 - 圧力モニタリング、圧力試験、chemical注入、サンプル抜き取り、排水管の隔離。
Features製品の特徴をご案内いたします。
ico_dot.gif Tube size : 1/4", 3/8”, 9/16"
ico_dot.gif 無回転Stemでコルリン(Galling)現象を防止します。
ico_dot.gif 信頼的なSealingのためにデザインされたPacking.
ico_dot.gif Seatの寿命を延長させるMetal to Metal Seating方式.
ico_dot.gif 優れた耐食性
ico_dot.gif Coned-and-Thread Connection連結でガスと液体使用時漏洩に強いです。
Specification製品別のモデル名、仕様、寸法をご案内いたします。
製品詳細仕様を見る
ico_dot.gif すべての寸法は参照用で実際サイズと違うことができます。
ico_dot.gif その他詳細な事項はメールに問い合わせてください。
ico_dot.gif 最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。
Structure製品別の構造図をご案内いたします。
Double Block and Bleed Valve

方向転換のイメージ 内部流路の構造

Double Block and Bleed Valve
Application様々な分野に適用された製品を確認してみてください。
ico_dot.gif 当社の高圧製品は 高い圧力の装備に使用し, 化学, 精油, 研究, 油, ガス産業体など, 多様な産業分野に適用することができます。
ico_dot.gif 10,000~150,000psiの圧力 · Body type · port sizeの仕分けで多様な用途で使用が可能です。
ico_dot.gif 一般的に STS素材で製品を生産するが、多様な流体 · 気体使用が可能になるように他の素材でも注文製作が可能です。
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ その他特殊素材はお問い合わせ願います。
化学、精油、研究、油、ガス産業など多様な分野で活用が可能です。
Numbering製品別分類及び注文オプション項目をご案内いたします。
  • DBBV①
  • 20②
  • V③
  • S④
  • 04⑤
  • ① 製品分類
    NV : Needle Valve
    CV : Check Valve
    BV : Ball Valve
    AOV : Air Operated Valve
    RV : Relief Valve
    SH : Safety Head
    CON : Control Valve
    HV : High Temperature Valve
    GV : Wellhead Gauge Valve
    BLV : Bleed Valve
    DBBV : Double Block and Bleed Valve
  • ② 圧力
    03 : 3,000psi
    07 : 7,500psi
    15 : 15,000psi
    20 : 20,000psi
    30 : 30,000psi
    60 : 60,000psi
    100 : 100,000psi
    150 : 150,000psi
    N : NPT
    P : PT
  • ③ 製品別タイプ
    Needle Valve, Bleed Valve
    Wellhead Gauge Valve
    Double Block and Bleed Valve
    - V : Vee Stem
    - R : Regulating Stem
    Check Valve
    - O : O-Ring Type
    - B : Ball Type
    Ball Valve
    - 03 : Orifice 4.8mm
    - 05 : Orifice 8mm
    Control Valve
    Air Operated Valve
    - O : Normal-Open Type
    - C : Normal-Closed Type
    Relief Valve
    - FS : Factory Set
    - FA : Field Adjustable
    - PP : Proportional Type
  • ④ 材質
    S : Stainless Steel 316
    H : Hastelloy
    HC : Hastelloy C276 Wetted Part
    IN : Inconel 600
    IN625 : Inconel 625
    IN825 : Inconel 825
    NI : Nickel 200
    TI : Titanium
  • ⑤ Tube Size
    02 : 1/8 inch
    04 : 1/4 inch
    06 : 3/8 inch
    08 : 1/2 inch
    09 : 9/16 inch
    12 : 3/4 inch
    16 : 1 inch
    15 : 15A
    25 : 25A
]]> HIFLUX Fri, 10 Mar 2023 14:22:23 +0900 High Pressure Bleed Valve - Medium Pressure (20,000 ~ 30,000 psi) https://jp.hiflux.com/bbs/board.php?bo_table=J_product1&wr_id=54 Special ValveWellhead Gauge Valve . Bleed Valve . Double Block and Bleed Valve . High Temperature Valve

View Catalog PDF ↘View SlideShare ↘

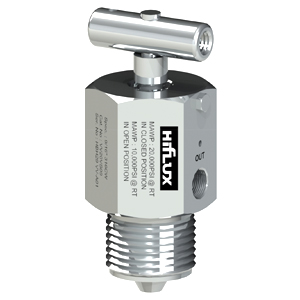

  • Bleed valve
    • Bleed Valve (20,000 ~ 30,000 psi)
    • 一つの六角素材を使用した小型製品で設置が容易。
    • 最大圧力30,000psiで使用できる
    • 安全な配管作業のためのVent用途に使用可能。
    • Teeハンドルによる簡単操作。
    • Seatの寿命を延長させるMetal to Metal Seating方式.
    • 圧力解放、少量サンプルの抜き取り。
    購入する ↘
Bleed valveはゲージバルブなどの計装装置に使用し、装置を取り外す前にライン上の圧力を大気圧に排出(Vent)することで、制御装置校正のアシストや少量サンプルの抜き取りのために使用するバルブです。

適用 - 圧力解放、少量サンプルの抜き取り。
Features製品の特徴をご案内いたします。
ico_dot.gif 最大圧力30,000psiで使用できる
ico_dot.gif 一つの六角素材を使用した小型製品で設置が容易。
ico_dot.gif 安全な配管作業のためのVent用途に使用可能。
ico_dot.gif Teeハンドルによる簡単操作。
ico_dot.gif Seatの寿命を延長させるMetal to Metal Seating方式.
Specification製品別のモデル名、仕様、寸法をご案内いたします。
製品詳細仕様を見る
ico_dot.gif すべての寸法は参照用で実際サイズと違うことができます。
ico_dot.gif その他詳細な事項はメールに問い合わせてください。
ico_dot.gif 最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。

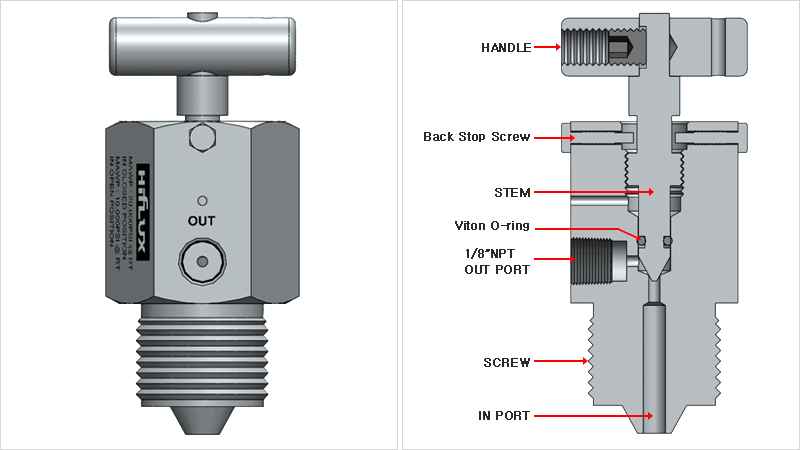

Structure製品別の構造図をご案内いたします。
Bleed valve
Application様々な分野に適用された製品を確認してみてください。
ico_dot.gif 当社の高圧製品は 高い圧力の装備に使用し, 化学, 精油, 研究, 油, ガス産業体など, 多様な産業分野に適用することができます。
ico_dot.gif 10,000~150,000psiの圧力 · Body type · port sizeの仕分けで多様な用途で使用が可能です。
ico_dot.gif 一般的に STS素材で製品を生産するが、多様な流体 · 気体使用が可能になるように他の素材でも注文製作が可能です。
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ その他特殊素材はお問い合わせ願います。
化学、精油、研究、油、ガス産業など多様な分野で活用が可能です。
Numbering製品別分類及び注文オプション項目をご案内いたします。
  • BLV①
  • 20②
  • V③
  • S④
  • 09⑤
  • ① 製品分類
    NV : Needle Valve
    CV : Check Valve
    BV : Ball Valve
    AOV : Air Operated Valve
    RV : Relief Valve
    SH : Safety Head
    CON : Control Valve
    HV : High Temperature Valve
    GV : Wellhead Gauge Valve
    BLV : Bleed Valve
    DBBV : Double Block and Bleed Valve
  • ② 圧力
    03 : 3,000psi
    07 : 7,500psi
    15 : 15,000psi
    20 : 20,000psi
    30 : 30,000psi
    60 : 60,000psi
    100 : 100,000psi
    150 : 150,000psi
    N : NPT
    P : PT
  • ③ 製品別タイプ
    Needle Valve, Bleed Valve
    Wellhead Gauge Valve
    Double Block and Bleed Valve
    - V : Vee Stem
    - R : Regulating Stem
    Check Valve
    - O : O-Ring Type
    - B : Ball Type
    Ball Valve
    - 03 : Orifice 4.8mm
    - 05 : Orifice 8mm
    Control Valve
    Air Operated Valve
    - O : Normal-Open Type
    - C : Normal-Closed Type
    Relief Valve
    - FS : Factory Set
    - FA : Field Adjustable
    - PP : Proportional Type
  • ④ 材質
    S : Stainless Steel 316
    H : Hastelloy
    HC : Hastelloy C276 Wetted Part
    IN : Inconel 600
    IN625 : Inconel 625
    IN825 : Inconel 825
    NI : Nickel 200
    TI : Titanium
  • ⑤ Tube Size
    02 : 1/8 inch
    04 : 1/4 inch
    06 : 3/8 inch
    08 : 1/2 inch
    09 : 9/16 inch
    12 : 3/4 inch
    16 : 1 inch
    15 : 15A
    25 : 25A
]]> HIFLUX Fri, 10 Mar 2023 14:22:23 +0900 High Pressure Wellhead Gauge Valve - Medium Pressure (20,000 ~ 30,000 psi) https://jp.hiflux.com/bbs/board.php?bo_table=J_product1&wr_id=53 Special ValveWellhead Gauge Valve . Bleed Valve . Double Block and Bleed Valve . High Temperature Valve

View Catalog PDF ↘View SlideShare ↘
  • Wellhead gauge valve
    • Wellhead Gauge Valve (20,000 ~ 30,000 psi)
    • Tube size : 1/4”, 3/8”, 9/16”
    • 最大圧力 30,000psiで使用できる
    • 無回転Stemでコルリン(Galling)現象を防止します。
    • 信頼的なSealingのためにデザインされたPacking
    • Seatの寿命を延長させるMetal to Metal Seating方式.
    • 1つのInlet portと3つのOutlet port。
    • STS316CW 素材の Body
    • Packing located below stem threads
    購入する ↘
Wellhead Gauge Valveは、サンプルの抜き取りが必要な場所や測定ツールの校正などが必要な場所に設置し、Bleed valveとの併用時にサンプルの抜き取りが可能で、測定ツールの校正のためのツール脱着を可能にするニードルバルブです。最大30,000psiの圧力まで使用でき、1つのInlet portと3つの Outlet port があるため、用途に応じてゲージやBleed valveなどを取り付けて使うことができます。

適用 - ライン上のサンプル抜き取り、測定ツールの校正作業。
Features製品の特徴をご案内いたします。
ico_dot.gif Tube size : 1/4”, 3/8”, 9/16”
ico_dot.gif 最大圧力 30,000psiで使用できる
ico_dot.gif 無回転Stemでコルリン(Galling)現象を防止します。
ico_dot.gif 信頼的なSealingのためにデザインされたPacking.
ico_dot.gif Seatの寿命を延長させるMetal to Metal Seating方式.
ico_dot.gif 1つのInlet portと3つのOutlet port。
ico_dot.gif STS316CW 素材の Body.
ico_dot.gif Packing located below stem threads.
Specification製品別のモデル名、仕様、寸法をご案内いたします。
製品詳細仕様を見る
ico_dot.gif すべての寸法は参照用で実際サイズと違うことができます。
ico_dot.gif その他詳細な事項はメールに問い合わせてください。
ico_dot.gif 最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。

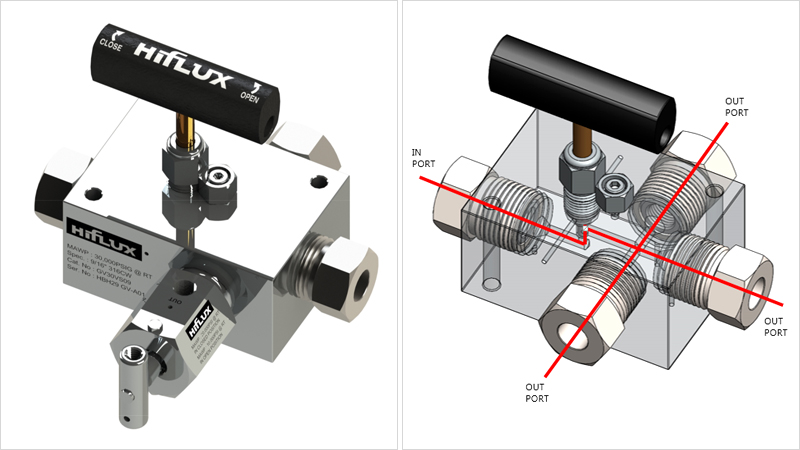

Structure製品別の構造図をご案内いたします。
Wellhead gauge valve

Gauge Valve, Bleed Valve 適用イメージ 内部流路の構造
Application様々な分野に適用された製品を確認してみてください。
ico_dot.gif 当社の高圧製品は 高い圧力の装備に使用し, 化学, 精油, 研究, 油, ガス産業体など, 多様な産業分野に適用することができます。
ico_dot.gif 10,000~150,000psiの圧力 · Body type · port sizeの仕分けで多様な用途で使用が可能です。
ico_dot.gif 一般的に STS素材で製品を生産するが、多様な流体 · 気体使用が可能になるように他の素材でも注文製作が可能です。
   (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ その他特殊素材はお問い合わせ願います。
化学、精油、研究、油、ガス産業など多様な分野で活用が可能です。
Numbering製品別分類及び注文オプション項目をご案内いたします。
  • GV①
  • 20②
  • V③
  • S④
  • 06⑤
  • ① 製品分類
    NV : Needle Valve
    CV : Check Valve
    BV : Ball Valve
    AOV : Air Operated Valve
    RV : Relief Valve
    SH : Safety Head
    CON : Control Valve
    HV : High Temperature Valve
    GV : Wellhead Gauge Valve
    BLV : Bleed Valve
    DBBV : Double Block and Bleed Valve
  • ② 圧力
    03 : 3,000psi
    07 : 7,500psi
    15 : 15,000psi
    20 : 20,000psi
    30 : 30,000psi
    60 : 60,000psi
    100 : 100,000psi
    150 : 150,000psi
    N : NPT
    P : PT
  • ③ 製品別タイプ
    Needle Valve, Bleed Valve
    Wellhead Gauge Valve
    Double Block and Bleed Valve
    - V : Vee Stem
    - R : Regulating Stem
    Check Valve
    - O : O-Ring Type
    - B : Ball Type
    Ball Valve
    - 03 : Orifice 4.8mm
    - 05 : Orifice 8mm
    Control Valve
    Air Operated Valve
    - O : Normal-Open Type
    - C : Normal-Closed Type
    Relief Valve
    - FS : Factory Set
    - FA : Field Adjustable
    - PP : Proportional Type
  • ④ 材質
    S : Stainless Steel 316
    H : Hastelloy
    HC : Hastelloy C276 Wetted Part
    IN : Inconel 600
    IN625 : Inconel 625
    IN825 : Inconel 825
    NI : Nickel 200
    TI : Titanium
  • ⑤ Tube Size
    02 : 1/8 inch
    04 : 1/4 inch
    06 : 3/8 inch
    08 : 1/2 inch
    09 : 9/16 inch
    12 : 3/4 inch
    16 : 1 inch
    15 : 15A
    25 : 25A
]]> HIFLUX Fri, 10 Mar 2023 14:22:23 +0900
