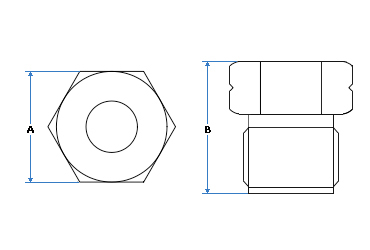

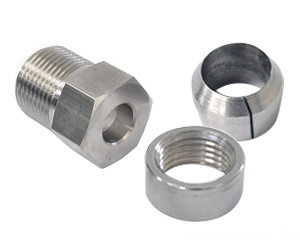

HIFLUX GlandHIFLUX Anti Set
(単位 : mm)
Catalog No. Pressure Rating (psi) Component Port Type Tube Size Dimensions
A(HEX) B
FA60AS04-AV 60,000psi Gland, Collar, Collet H6004 1/4" 16 20
FA60AS06-AV H6006 3/8" 20.6 30
FA60AS09-AV H6009 9/16" 30 38
  • Anti Set
  • Gland
  • Collar
  • Collet
  • All in one

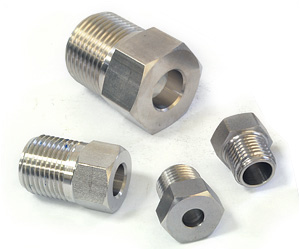

HIFLUX GlandHIFLUX Anti Set
(単位 : mm)
Catalog No. Pressure Rating (psi) Port Type Tube Size Dimensions
A(HEX) B
FA60GS04-AV 60,000psi H6004 1/4" 16 20
FA60GS06-AV H6006 3/8" 20.6 30
FA60GS09-AV H6009 9/16" 30 38
  • Anti Set
  • Gland
  • Collar
  • Collet
  • All in one

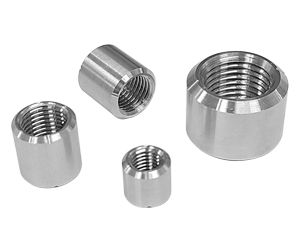

HIFLUX GlandHIFLUX collar
(単位 : mm)
Catalog No. Pressure Rating (psi) Port Type Tube Size Dimensions
A(Ø) B
FA60RS04 60,000psi H6004 1/4" 9.5 9.5
FA60RS06 H6006 3/8" 12.7 13.5
FA60RS09 H6009 9/16" 20.7 15.9
  • Anti Set
  • Gland
  • Collar
  • Collet
  • All in one

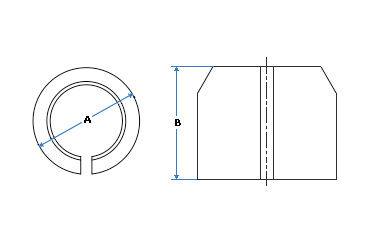

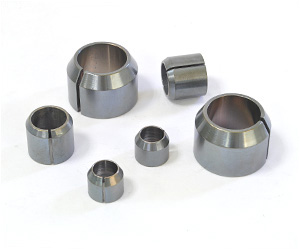

HIFLUX GlandHIFLUX Collet
(単位 : mm)
Catalog No. Pressure Rating (psi) Port Type Tube Size Dimensions
A(Ø) B
FA60TS04 60,000psi H6004 1/4" 9.6 8
FA60TS06 H6006 3/8" 12.9 11.5
FA60TS09 H6009 9/16" 20.9 14.5
  • Anti Set
  • Gland
  • Collar
  • Collet
  • All in one

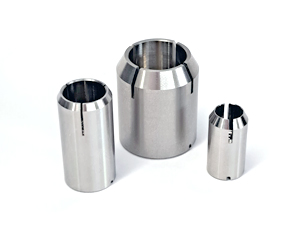

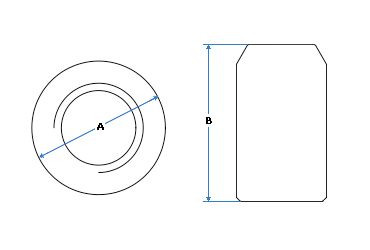

HIFLUX GlandHIFLUX collar
(単位 : mm)
Catalog No. Pressure Rating (psi) Port Type Tube Size Dimensions 既存の「Gland」が使用可能かどうか
A(Ø) B
FA60RTS04 60,000psi H6004 1/4" 9.5 17.5 使用可能
FA60RTS06 H6006 3/8" 12.7 25 使用可能
FA60RTS09 H6009 9/16" 20.7 25 使用不可、別途「Gland」を使用
