• HIFLUX Union


  • 《注文方法》

    ① 使う圧力, Tube Sizeに当たる Female 選択(表意縦参照).
    ② 連結する圧力, Tube Sizeを確認後 Female 選択(表意横参照).
    ③ 当たる Catalog Noと寸法を確認.
(単位 : mm)

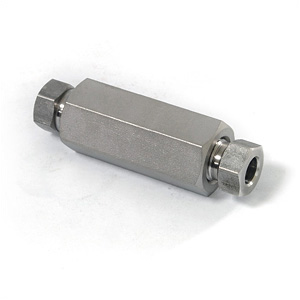

Pressure Rating 30,000 psi (Female 2)
30,000 psi
(Female 1)



 Catalog No. / Dimensions
A B A B
Tube Size
(Port Type)		 1/8"
(H3002)		 1"
(H3016)
1/8"
(H3002)		 A030F2/030F2
20.6 31
1"
(H3016)		 A030F16/030F16
46 91
  • 30000psi
  • 60000psi
  • NPT
  • HIFLUX Union


  • 《注文方法》

    ① 使う圧力, Tube Sizeに当たる Female 選択(表意縦参照).
    ② 連結する圧力, Tube Sizeを確認後 Female 選択(表意横参照).
    ③ 当たる Catalog Noと寸法を確認.
(単位 : mm)

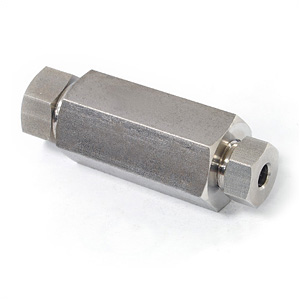

Pressure Rating 60,000 psi (Female 2)
30,000 psi
(Female 1)



 Catalog No. / Dimensions
A B A B A B
Tube Size
(Port Type)		 1/4"
(H6004)		 3/8"
(H6006)		 9/16"
(H6009)
1/8"
(H3002)		 A030F2/060F4 A030F2/060F6 A030F2/060F9
20.6 31 25.4 38 36 44.5
1"
(H3016)		 A030F16/060F4 A030F16/060F6 A030F16/060F9
46 68 46 73 46 78
  • 30000psi
  • 60000psi
  • NPT
  • HIFLUX Union


  • 《注文方法》

    ① 使う圧力, Tube Sizeに当たる Female 選択(表意縦参照).
    ② 連結する圧力, Tube Sizeを確認後 Female 選択(表意横参照).
    ③ 当たる Catalog Noと寸法を確認.
(単位 : mm)

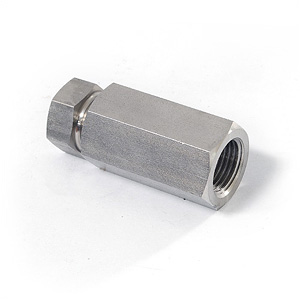

Pressure Rating NPT (Female 2)
30,000 psi
(Female 1)



 Catalog No. / Dimensions
A B A B A B A B A B A B
Tube Size
(Port Type)		 1/8" 1/4" 3/8" 1/2" 3/4" 1"
1/8"
(H3002)		 A030F2/
NPTF2		 A030F2/
NPTF4		 A030F2/
NPTF6		 A030F2/
NPTF8
20.6 31 20.6 36 25.4 41 30 45.5
1"
(H3016)		 A030F16/
NPTF4		 A030F16/
NPTF6		 A030F16/
NPTF8		 A030F16/
NPTF12		 A030F16/
NPTF16
46 71 46 71 46 76 46 80 46 87
