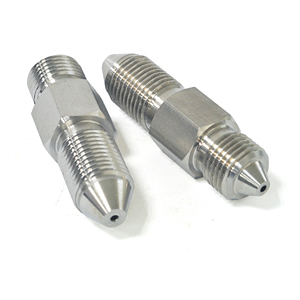

• HIFLUX Adapter


  • 《注文方法》

    ① 使う圧力, Tube Sizeに当たる Male 選択(表意縦参照).
    ② 連結する圧力, Tube Sizeを確認後 Male 選択(表意横参照).
    ③ 当たる Catalog Noと寸法を確認.
(単位 : mm)
Pressure Rating 30,000 psi (Male 2)
30,000 psi
(Male 1)



 Catalog No. / Dimensions
A B A B
Tube Size
(Port Type)		 1/8"
(H3002)		 1"
(H3016)
1/8"
(H3002)		 A030M2/030M2
14 38
1"
(H3016)		 A030M16/030M16
36 109
  • 30000psi
  • 60000psi
  • NPT
  • HIFLUX Adapter


  • 《注文方法》

    ① 使う圧力, Tube Sizeに当たる Male 選択(表意縦参照).
    ② 連結する圧力, Tube Sizeを確認後 Male 選択(表意横参照).
    ③ 当たる Catalog Noと寸法を確認.
(単位 : mm)
Pressure Rating 60,000 psi (Male 2)
30,000 psi
(Male 1)



 Catalog No. / Dimensions
A B A B A B
Tube Size
(Port Type)		 1/4"
(H6004)		 3/8"
(H6006)		 9/16"
(H6009)
1/8"
(H3002)		 A030M2/060M4 A030M2/060M6 A030M2/060M9
16 42.5 20.6 51.5 30 58
1"
(H3016)		 A030M16/060M4 A030M16/060M6 A030M16/060M9
36 81.5 36 87.5 36 91
  • 30000psi
  • 60000psi
  • NPT

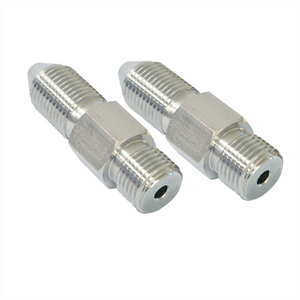

  • HIFLUX Adapter


  • 《注文方法》

    ① 使う圧力, Tube Sizeに当たる Male 選択(表意縦参照).
    ② 連結する圧力, Tube Sizeを確認後 Male 選択(表意横参照).
    ③ 当たる Catalog Noと寸法を確認.
(単位 : mm)
Pressure Rating 30,000 psi (Male 2)
NPT (Male 1)



 Catalog No. / Dimensions
A B A B
Tube Size
(Port Type)		 1/8"
(H3002)		 1"
(H3016)
1/8" ANPTM2/030M2
16 36
1/4" ANPTM4/030M2 ANPTM4/030M16
16 41 36 79
3/8" ANPTM6/030M2 ANPTM6/030M16
19 46 36 80
1/2" ANPTM8/030M2 ANPTM8/030M16
25.4 51 36 83
3/4" ANPTM12/030M16
36 84
1" ANPTM16/030M16
36 88
