G: Gland部(Body 平面部)を利用して固定させた Size G1: 本体を利用して固定させた Size H: バルブが完全に閉まった高さ

(単位 : mm)

Catalog No. Stem Pres- Rating Port Type Tube Size Orifice Size Dimensions Block Thick -ness A B C D D1 E F G G1 H M N NV100VS04-S Vee 100,000 psi H10004 1/4" 2 67 33.5 28.5 46 35 63.5 100 24 6.5 130.8 20 9.7 38 NV100VS06-S Vee 100,000 psi H10006 3/8" 2 85 42.5 30 43 34 64 100 24 6.5 126.3 20 12.7 38 NV100VS09-S Vee 100,000 psi H10009 9/16" 2 85 42.5 30 43 34 64 100 24 6.5 126.3 20 12.7 38

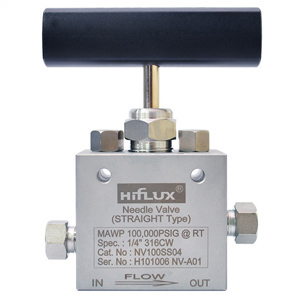

Straight Angle 3Way/1on 3Way/2on

G: Gland部(Body 平面部)を利用して固定させた Size G1: 本体を利用して固定させた Size H: バルブが完全に閉まった高さ

(単位 : mm)

Catalog No. Stem Pressure Rating Port Type Tube Size Orifice Size Dimensions Block Thick -ness A B C D E F G G1 H M N NV100VS04-A Vee 100,000 psi H10004 1/4" 2 67 33.5 28.5 35 63.5 100 24 6.5 130.8 20 9.7 38 NV100VS06-A Vee 100,000 psi H10006 3/8" 2 76.2 38.1 42.2 34 76.2 100 24 6.5 143.5 20 9.7 38 NV100VS09-A Vee 100,000 psi H10009 9/16" 2 76.2 38.1 42.2 34 76.2 100 24 6.5 143.5 20 9.7 38

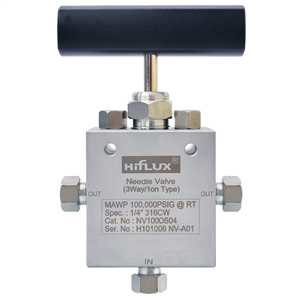

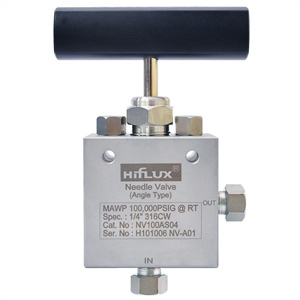

Straight Angle 3Way/1on 3Way/2on

G: Gland部(Body 平面部)を利用して固定させた Size G1: 本体を利用して固定させた Size H: バルブが完全に閉まった高さ

(単位 : mm)

Catalog No. Stem Pressure Rating Port Type Tube Size Cv Orifice Size Dimensions Block Thick -ness A B C D E F G G1 H M N NV100VS04-O Vee 100,000 psi H10004 1/4" 0.09 1.59 67 33.5 32 30 62 100 24 6.5 130.2 20 9.7 38

Straight Angle 3Way/1on 3Way/2on

G: Gland部(Body 平面部)を利用して固定させた Size G1: 本体を利用して固定させた Size H: バルブが完全に閉まった高さ

(単位 : mm)

Catalog No. Stem Pres- Rating Port Type Tube Size Cv Orifice Size Dimensions Block Thick -ness A B C D D1 E F G G1 H M N NV100VS04-T Vee 100,000 psi H10004 1/4" 0.09 1.59 67 33.5 36.5 41 30 66.5 100 24 6.5 134.7 20 9.7 38

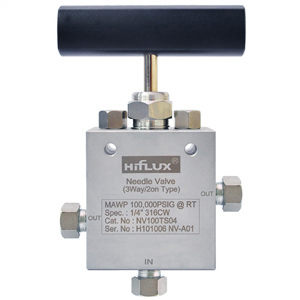

Straight Angle 3Way/1on 3Way/2on
