G: Gland部(Body 平面部)を利用して固定させた Size G1: 本体を利用して固定させた Size H: バルブが完全に閉まった高さ

(単位 : mm)

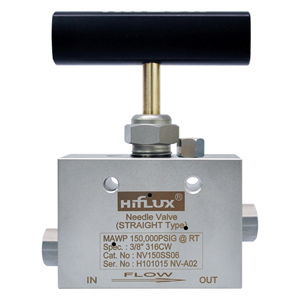

Catalog No. Stem Pres- Rating Port Type Tube Size Cv Orifice Size Dimensions Block Thick -ness A B C D D1 E F G G1 H M N NV150VS06-S Vee 150,000 psi H15006 3/8" 0.06 1.6 85 42.5 27 43 35 62 100 24 6.5 130.3 20 12.7 38

Straight Angle 3Way/1on 3Way/2on

G: Gland部(Body 平面部)を利用して固定させた Size G1: 本体を利用して固定させた Size H: バルブが完全に閉まった高さ

(単位 : mm)

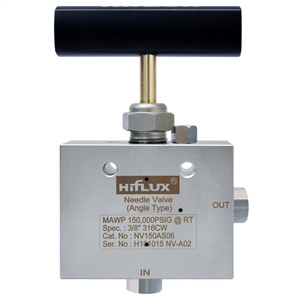

Catalog No. Stem Pressure Rating Port Type Tube Size Cv Orifice Size Dimensions Block Thick -ness A B C D E F G G1 H M N NV150VS06-A Vee 150,000 psi H15006 3/8" 0.06 1.6 62 42.5 50 35 85 100 24 6.5 152.3 19 12.7 38

Straight Angle 3Way/1on 3Way/2on

G: Gland部(Body 平面部)を利用して固定させた Size G1: 本体を利用して固定させた Size H: バルブが完全に閉まった高さ

(単位 : mm)

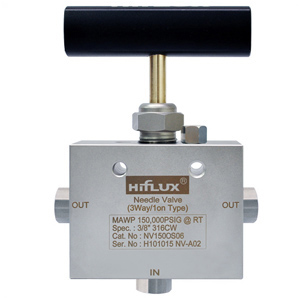

Catalog No. Stem Pressure Rating Port Type Tube Size Cv Orifice Size Dimensions Block Thick -ness A B C D E F G G1 H M N NV150VS06-O Vee 150,000 psi H15006 3/8" 0.06 1.59 90 45 32 30 62 100 24 7 130.2 19 12.7 38

Straight Angle 3Way/1on 3Way/2on

G: Gland部(Body 平面部)を利用して固定させた Size G1: 本体を利用して固定させた Size H: バルブが完全に閉まった高さ

(単位 : mm)

Catalog No. Stem Pres- Rating Port Type Tube Size Cv Orifice Size Dimensions Block Thick -ness A B C D D1 E F G G1 H M N NV150VS06-T Vee 150,000 psi H15006 3/8" 0.06 1.59 90 45 36.5 41 30 66.5 100 24 7 134.7 19 12.7 38

Straight Angle 3Way/1on 3Way/2on
