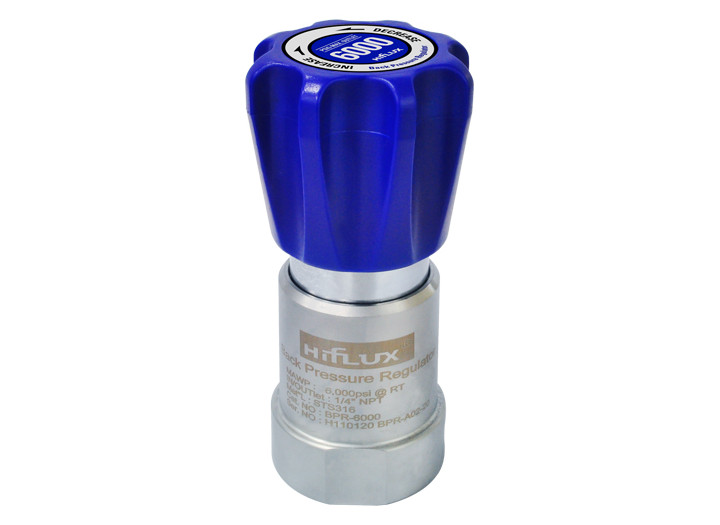

BPR BPR (Back Pressure Regulator) 6000
製品名 | BPR (Back Pressure Regulator) 6000 |
---|---|
Pressure | 6000psi |
特長 | Accuract |
特長 | NACE Compatibility optional |
特長 | Six different relief pressure ranges |
特長 | Bubble-tight shut-off at all reseat pressures |
特長 | High flow Cv=0.6 model optional |
目録
본문
Detail view
BPR (Back pressure regulator)一般的に使われる圧力調節機が後段(Outlet)の圧力を調節することの反対にBPRは全段(Inlet)の圧力を願う圧力で一定に保つ圧力調整装置
|
逆圧力調節機(Back pressure regulator、BPR)は一般的に使う圧力調節機(Regulator)と反対の概念で一般的に使われる圧力調節機が後段(Outlet)の圧力を調節することの反対にBPRは全段(Inlet)の圧力を願う圧力で一定するように維持されるようにします。 HIFLUX 逆圧力調節機は最大 15000psi(inlet) 圧力まで使用が可能で使う気体や液体の特性に相応しいシーリングタイプ(Sealing)を適用して漏水を防止します。 |
Operation作動原理をご案内いたします。
|
![]() 弊社の製品を例で説明すれば BPRを装着して Inletで Outletに流体(気体)街流れるようにして Inlet 圧力を 90bar (他の単位換算する場合 1300psi / 91kg)で維持しようとする場合を例で説明させていただきます。 ① 初めには BPR ハンドルを回して完全に開放した後加圧装置を作動させます。 ② BPRが開放された状態なので圧力が Outlet 後段で直ちに抜けてしまうので圧力が満たされない状態になります。 ③ 徐徐に ハンドルを返して Gaugeの度盛りを確認して見れば vessel 内部圧力が増加されたことを確認することができます ④ 90Barになるまでハンドルを調節した後止めれば vessel 内部圧力は 90barで維持になって加圧装置がずっと作動しても 90Barを超過した圧力は Outletで排出するので vessel 内部圧力は 90barで持続的に維持になります。 |
Features製品の特徴をご案内いたします。
|
![]() ![]() ![]() ![]() ![]() ![]() ![]() |
Technical Features製品の技術的特徴をご案内します。
|
|
Specification製品別のモデル名、仕様、寸法をご案内いたします。
|
![]() ![]() ![]() |

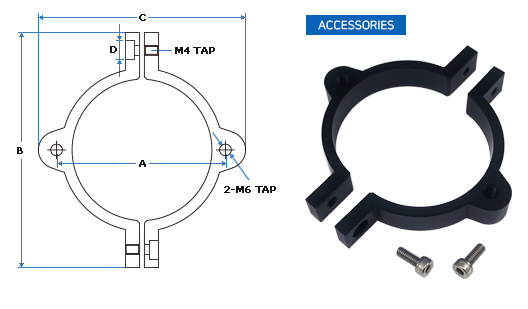

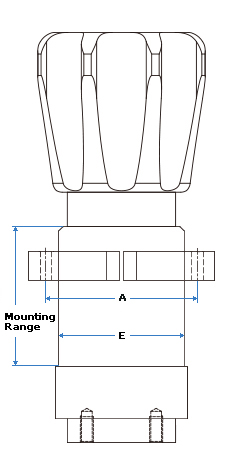

Bracket製品ブラケットをご案内いたします。
|
|||||||||||||||||||
|
Application様々な分野に適用された製品を確認してみてください。
|
![]() ![]() ![]() (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ その他特殊素材はお問い合わせ願います。 |
![]() |
Numbering製品別分類及び注文オプション項目をご案内いたします。
|
|||||||||||||||||
|
