View Catalog PDF ↘View slideshare ↘

Features製品の特徴をご案内いたします。

最大使用圧力 : 6,000psi(413bar) @ 100°F(38°C)  最大使用温度 : -65°F ~ 1,200°F (-54℃ ~ 648℃)  グラファイトパッキング(Graphite Packing)使用  標準材質316ステンレススチール。  バルブのステムが完全に開いている位置でボンネットの傾斜した角に合わせられるバックシート(back seating)構造で、 パッキングが損傷したときにボネットによる漏れを最大限に防止。  ネジ山の下に位置している非回転ステムとステムパッキングが標準設計。

Specification製品別のモデル名、仕様、寸法をご案内いたします。

製品詳細仕様を見る

すべての寸法は参考用に実際のサイズと異なることがあります。  その他詳細な事項はメールに問い合わせてください。  最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。

Structure製品別の構造図をご案内いたします。

Item Component Material / ASTM Specification 1 Bar Handle SS316 2 Set screw Grade B8 TYPE 304/A193 3 Packing Bolt SS316 4 Cap nut SS316 5 Bonnet * SS316 6 Gland SS316 7 Packing * Graphite 8 Packing supports Reinfoced PTFE 9 Stem Hard Chrome-plated SS316 10 Globe disc TYPE630/A564 11 Panel nut SS316 12 Union nut SS316 13 Body * SS316

Information製品の詳細情報をご案内します。

技術データ

Valve Material Temperature Rating °F(°C) Pressure Rating @ -65°F to 100°F (-53°C to 38°C) SS316 -65°F ~ 100°F (-54℃ to 38℃) 6,000 psig (413 bar)

LOK端の接続部があるバルブの圧力等級は、チュービング材質と壁の厚さによって決められる。
バルブの圧力等級は、パイプ端及び接続チュービングの作動圧力によって制限されることがある。
標準Vee&Ballチップがあるバルブは、完全に開いているか完全に閉じている位置で使用できる設計。
すべてのバルブは工場で窒素ガスを使い1000psig(69bar)でテスト実施。
シートの最大許容漏れ量は0.1(SSCM)。

AssemblyFittingとTubeの組み立て過程をご案内します。

1. のチューブをフィッティングの内側最後まで押し進めてナットを手でしっかり締めます。 2. ナットをレンチでの引き締め前に回転開始点の位置を6度方向に表示します。 3. フィッティング胴体はゆれないように固定した後、ナットを9時方向に1と1/4周締めます。

Application様々な分野に適用された製品を確認してみてください。

FLUXLOKは当社のLok-Fitting製品を代表する商標名です。  HIFLUX FLUXLOK Lok Fitting 製品は化学、精油、water-jet、研究分野、ガス産業などに多様に活用することができます。  組み立てする過程でトルクが伝達されないため、Tubingに影響しません。  均一な規格と機械的性質に最初の締結の際、締めの状態を確認できます。

View Catalog PDF ↘View slideshare ↘

Features製品の特徴をご案内いたします。

最大使用圧力 : 5,000psig (345bar) @ 100°F (38℃).  最大使用温度 : -65°F(54℃ ) ~ 450°F (232℃)  安定的なLokチューブフィッティング先端、NPT及びISO準拠の雄ネジ/雌ネジ  高温用の金属対金属Veeステム  強力なクロムメッキのステムネジ山で長寿命を保障  パネル設置可能  パッキングの外部調整が可能

Specification製品別のモデル名、仕様、寸法をご案内いたします。

製品詳細仕様を見る

すべての寸法は参考用に実際のサイズと異なることがあります。  その他詳細な事項はメールに問い合わせてください。  最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。

Structure製品別の構造図をご案内いたします。

Item Component Material / ASTM Specification Stainless Steel 316 Brass Alloy 400 1 Body SS316/A182 Brass/B283 - 2 Vee Stem SS316/A276 Alloy R-405 3 Panel Nut SS316/A276 Brass/B16 SS316/A276 4 Packing Ring SS316/A276 Alloy R-405/B164 5 Inner Packing Standard : PTFE, Optional : PEEK 6 Out Packing 7 Packing Gland SS316/A276 Alloy R-405/B164 8 Packing Nut SS316/A276 Brass/B16 Alloy R-405/B164 9 Handle SS316/A276 10 Set Screw SS304/A276

Information製品の詳細情報をご案内します。

温度による圧力等級

ASME Material Group TABLE 2-2.2 N/A TABLE 2-3.4 ASME Class Rating 2080 N/A 1500 Meterial Name 316SS Brass Monel Alloy 400 Temperature, °F (°C) Working Pressure, psig (bar) -65°F (-54°C) to 100 (38) 5000 (344) 3000 (206) 3000 (206) 200 (93) 4295 (295) 2350 (161) 2640 (181) 300 (148) 3875 (266) 2050 (141) 2470 (170) 350 (176) 3710 (255) 1470 (101) 2430 (167) 400 (204) 3560 (245) 390 (26) 2390 (164) 450 (232) 3435 (236) - 2380 (163)

Panel Mounting

分解 1. ハンドルにムードボルトを解いてハンドルを脱着する。 2. Packing固定ナットを脱着とパネルナットを脱着する。 3. 弁をパネルホールに挿入する。  再組立 4. 脱着したパネルナットを再組立する。 5. Packing固定ナットを再組立する。(トークの値を与えず、手で固定する。) 6. ハンドルを元の席に付着してスクリュー(Stem)以上の有無を確認する。 7. Packing固定ナットをトークの値に合わせて付着した後、異常の有無を確認する。

AssemblyFittingとTubeの組み立て過程をご案内します。

1. のチューブをフィッティングの内側最後まで押し進めてナットを手でしっかり締めます。 2. ナットをレンチでの引き締め前に回転開始点の位置を6度方向に表示します。 3. フィッティング胴体はゆれないように固定した後、ナットを9時方向に1と1/4周締めます。

Application様々な分野に適用された製品を確認してみてください。

FLUXLOKは当社のLok-Fitting製品を代表する商標名です。  HIFLUX FLUXLOK Lok Fitting 製品は化学、精油、water-jet、研究分野、ガス産業などに多様に活用することができます。  組み立てする過程でトルクが伝達されないため、Tubingに影響しません。  均一な規格と機械的性質に最初の締結の際、締めの状態を確認できます。

View Catalog PDF ↘View Slideshare ↘

Features製品の特徴をご案内いたします。

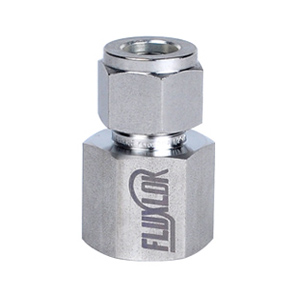

2重フェルールデザイン(Double ferrule design)。  ANSI B31.1、ANSI 31.3規格に合わせてデザイン。  極低温の~高温(Max 380℃)まで安全に使用することができる。.  寸法、金属、機械均一性が優れており、締結後分離と再組立が容易である。.  NPT (National pipe thread) threads에 맞추어 공급 가능.  最初設備(締結)から一貫した測定可能。  直線フィッティング製品はASTM A-479 Stainless steel 316材質で製作。  Elbow、Tee、Cross・フィッティング製品はASTM A-182鍛造Stainless steel 316材質で製作。  資料 : [チュービング畏敬経度]

Specification製品別のモデル名、仕様、寸法をご案内いたします。

製品詳細仕様を見る

すべての寸法は参考用に実際のサイズと異なることがあります。  その他詳細な事項はメールに問い合わせてください。  最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。

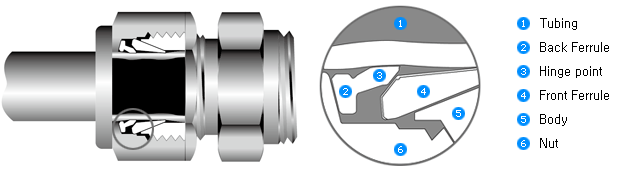

Informationferrule構造情報をご案内いたします。

Double ferruleで密閉と締結作用が分離されている。  Front ferruleはフィッティング胴体につながってチュービング外部直径で1次密閉を助ける。  Back ferruleは軸方向にFront ferruleを内側に押してヒンジ作用をしてチュービングをしっかりと締結する。

AssemblyFittingとTubeの組み立て過程をご案内します。

1. のチューブをフィッティングの内側最後まで押し進めてナットを手でしっかり締めます。 2. ナットをレンチでの引き締め前に回転開始点の位置を6度方向に表示します。 3. フィッティング胴体はゆれないように固定した後、ナットを9時方向に1と1/4周締めます。

Application様々な分野に適用された製品を確認してみてください。

FLUXLOKは当社のLok-Fitting製品を代表する商標名です。  HIFLUX FLUXLOK Lok Fitting 製品は化学、精油、water-jet、研究分野、ガス産業などに多様に活用することができます。  組み立てする過程でトルクが伝達されないため、Tubingに影響しません。  均一な規格と機械的性質に最初の締結の際、締めの状態を確認できます。

View Catalog PDF ↘View slideshare ↘

Features製品の特徴をご案内いたします。

2重フェルールデザイン(Double ferrule design)。  ANSI B31.1、ANSI 31.3規格に合わせてデザイン。.  極低温の~高温(Max 380℃)まで安全に使用することができる。.  寸法、金属、機械均一性が優れており、締結後分離と再組立が容易である。.  NPT(National pipe thread)threads供給可能。  最初設備(締結)から一貫した測定可能。.  直線フィッティング製品はASTM A-479 Stainless steel 316材質で製作。  Elbow、Tee、Cross・フィッティング製品はASTM A-182鍛造Stainless steel 316材質で製作。  資料 : [チュービング畏敬経度]

Specification製品別のモデル名、仕様、寸法をご案内いたします。

製品詳細仕様を見る

すべての寸法は参照用で実際サイズと違うことができます。  その他詳細な事項はメールに問い合わせてください。  最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。

Informationferrule構造情報をご案内いたします。

Double ferruleで密閉と締結作用が分離されている。  Front ferruleはフィッティング胴体につながってチュービング外部直径で1次密閉を助ける。  Back ferruleは軸方向にFront ferruleを内側に押してヒンジ作用をしてチュービングをしっかりと締結する。

AssemblyFittingとTubeの組み立て過程をご案内します。

1. のチューブをフィッティングの内側最後まで押し進めてナットを手でしっかり締めます。 2. ナットをレンチでの引き締め前に回転開始点の位置を6度方向に表示します。 3. フィッティング胴体はゆれないように固定した後、ナットを9時方向に1と1/4周締めます。

Application様々な分野に適用された製品を確認してみてください。

FLUXLOKは当社のLok-Fitting製品を代表する商標名です。  HIFLUX FLUXLOK Lok Fitting 製品は化学、精油、water-jet、研究分野、ガス産業などに多様に活用することができます。  組み立てする過程でトルクが伝達されないため、Tubingに影響しません。  均一な規格と機械的性質に最初の締結の際、締めの状態を確認できます。

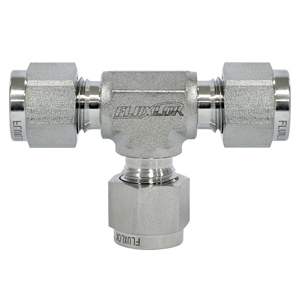

View Catalog PDF ↘View slideshare ↘

Features製品の特徴をご案内いたします。

2重フェルールデザイン(Double ferrule design)。  ANSI B31.1、ANSI 31.3規格に合わせてデザイン。.  極低温の~高温(Max 380℃)まで安全に使用することができる。.  寸法、金属、機械均一性が優れており、締結後分離と再組立が容易である。.  NPT(National pipe thread)threads供給可能。  最初設備(締結)から一貫した測定可能。.  直線フィッティング製品はASTM A-479 Stainless steel 316材質で製作。  Elbow、Tee、Cross・フィッティング製品はASTM A-182鍛造Stainless steel 316材質で製作。  資料 : [チュービング畏敬経度]

Specification製品別のモデル名、仕様、寸法をご案内いたします。

製品詳細仕様を見る

すべての寸法は参照用で実際サイズと違うことができます。  その他詳細な事項はメールに問い合わせてください。  最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。

Informationferrule構造情報をご案内いたします。

Double ferruleで密閉と締結作用が分離されている。  Front ferruleはフィッティング胴体につながってチュービング外部直径で1次密閉を助ける。  Back ferruleは軸方向にFront ferruleを内側に押してヒンジ作用をしてチュービングをしっかりと締結する。

AssemblyFittingとTubeの組み立て過程をご案内します。

1. のチューブをフィッティングの内側最後まで押し進めてナットを手でしっかり締めます。 2. ナットをレンチでの引き締め前に回転開始点の位置を6度方向に表示します。 3. フィッティング胴体はゆれないように固定した後、ナットを9時方向に1と1/4周締めます。

Application様々な分野に適用された製品を確認してみてください。

FLUXLOKは当社のLok-Fitting製品を代表する商標名です。  HIFLUX FLUXLOK Lok Fitting 製品は化学、精油、water-jet、研究分野、ガス産業などに多様に活用することができます。  組み立てする過程でトルクが伝達されないため、Tubingに影響しません。  均一な規格と機械的性質に最初の締結の際、締めの状態を確認できます。

View Catalog PDF ↘View slideshare ↘

Features製品の特徴をご案内いたします。

1本長さ：3M（宅配便）or 6M（貨物発送）。  Stainless Steel 316 素材使用.  BA (Bright annealed) Grade.  ASTM(ASME), A269 Standards.  チューブの内面と表面の照度が優れている。純度が要求される流体移送環境に広く使用。  資料 : [チュービング畏敬経度]

Specification製品別のモデル名、仕様、寸法をご案内いたします。

製品詳細仕様を見る

すべての寸法は参照用で実際サイズと違うことができます。  その他詳細な事項はメールに問い合わせてください。  最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。

AssemblyFittingとTubeの組み立て過程をご案内します。

1. のチューブをフィッティングの内側最後まで押し進めてナットを手でしっかり締めます。 2. ナットをレンチでの引き締め前に回転開始点の位置を6度方向に表示します。 3. フィッティング胴体はゆれないように固定した後、ナットを9時方向に1と1/4周締めます。

Application様々な分野に適用された製品を確認してみてください。

FLUXLOKは当社のLok-Fitting製品を代表する商標名です。  HIFLUX FLUXLOK Lok Fitting 製品は化学、精油、water-jet、研究分野、ガス産業などに多様に活用することができます。  組み立てする過程でトルクが伝達されないため、Tubingに影響しません。  均一な規格と機械的性質に最初の締結の際、締めの状態を確認できます。

View Catalog PDF ↘View slideshare ↘

Features製品の特徴をご案内いたします。

内部が一字貫通型、Thermocoupleやdeepサンプリング配管を長く挿入できるようにする  2重フェルールデザイン(Double ferrule design)。의 NPT / PT Male connector.  ANSI B31.1、ANSI 31.3規格に合わせてデザイン。.  極低温の~高温(Max 380℃)まで安全に使用することができる。.  寸法、金属、機械均一性が優れており、締結後分離と再組立が容易である。.  NPT / PT threads供給可能。  最初設備(締結)から一貫した測定可能。.  直線フィッティング製品はASTM A-479 Stainless steel 316材質で製作。  Elbow、Tee、Cross・フィッティング製品はASTM A-182鍛造Stainless steel 316材質で製作。  資料 : [チュービング畏敬経度]

Structure製品別の構造図をご案内いたします。

Specification製品別のモデル名、仕様、寸法をご案内いたします。

製品詳細仕様を見る

すべての寸法は参照用で実際サイズと違うことができます。  その他詳細な事項はメールに問い合わせてください。  最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。

AssemblyFittingとTubeの組み立て過程をご案内します。

1. のチューブをフィッティングの内側最後まで押し進めてナットを手でしっかり締めます。 2. ナットをレンチでの引き締め前に回転開始点の位置を6度方向に表示します。 3. フィッティング胴体はゆれないように固定した後、ナットを9時方向に1と1/4周締めます。

Application様々な分野に適用された製品を確認してみてください。

FLUXLOKは当社のLok-Fitting製品を代表する商標名です。  HIFLUX FLUXLOK Lok Fitting 製品は化学、精油、water-jet、研究分野、ガス産業などに多様に活用することができます。  組み立てする過程でトルクが伝達されないため、Tubingに影響しません。  均一な規格と機械的性質に最初の締結の際、締めの状態を確認できます。

View Catalog PDF ↘View slideshare ↘

Features製品の特徴をご案内いたします。

2重フェルールデザイン(Double ferrule design)。  ANSI B31.1、ANSI 31.3規格に合わせてデザイン。.  極低温の~高温(Max 380℃)まで安全に使用することができる。.  寸法、金属、機械均一性が優れており、締結後分離と再組立が容易である。.  NPT(National pipe thread)threads供給可能。  最初設備(締結)から一貫した測定可能。.  直線フィッティング製品はASTM A-479 Stainless steel 316材質で製作。  Elbow、Tee、Cross・フィッティング製品はASTM A-182鍛造Stainless steel 316材質で製作。  資料 : [チュービング畏敬経度]

Structure製品別の構造図をご案内いたします。

Specification製品別のモデル名、仕様、寸法をご案内いたします。

製品詳細仕様を見る

すべての寸法は参照用で実際サイズと違うことができます。  その他詳細な事項はメールに問い合わせてください。  最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。

AssemblyFittingとTubeの組み立て過程をご案内します。

1. のチューブをフィッティングの内側最後まで押し進めてナットを手でしっかり締めます。 2. ナットをレンチでの引き締め前に回転開始点の位置を6度方向に表示します。 3. フィッティング胴体はゆれないように固定した後、ナットを9時方向に1と1/4周締めます。

Application様々な分野に適用された製品を確認してみてください。

FLUXLOKは当社のLok-Fitting製品を代表する商標名です。  HIFLUX FLUXLOK Lok Fitting 製品は化学、精油、water-jet、研究分野、ガス産業などに多様に活用することができます。  組み立てする過程でトルクが伝達されないため、Tubingに影響しません。  均一な規格と機械的性質に最初の締結の際、締めの状態を確認できます。

View Catalog PDF ↘View slideshare ↘

Features製品の特徴をご案内いたします。

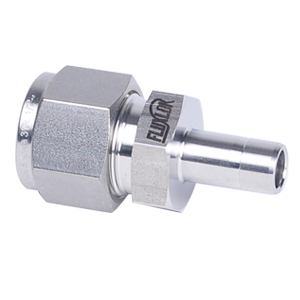

外径が異なる二つのチュービング(Tubing)を一の字型に接続  2重フェルールデザイン(Double ferrule design)。  ANSI B31.1、ANSI 31.3規格に合わせてデザイン。.  極低温の~高温(Max 380℃)まで安全に使用することができる。.  寸法、金属、機械均一性が優れており、締結後分離と再組立が容易である。.  NPT(National pipe thread)threads供給可能。  最初設備(締結)から一貫した測定可能。.  直線フィッティング製品はASTM A-479 Stainless steel 316材質で製作。  Elbow、Tee、Cross・フィッティング製品はASTM A-182鍛造Stainless steel 316材質で製作。  資料 : [チュービング畏敬経度]

Specification製品別のモデル名、仕様、寸法をご案内いたします。

製品詳細仕様を見る

すべての寸法は参照用で実際サイズと違うことができます。  その他詳細な事項はメールに問い合わせてください。  最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。

AssemblyFittingとTubeの組み立て過程をご案内します。

1. のチューブをフィッティングの内側最後まで押し進めてナットを手でしっかり締めます。 2. ナットをレンチでの引き締め前に回転開始点の位置を6度方向に表示します。 3. フィッティング胴体はゆれないように固定した後、ナットを9時方向に1と1/4周締めます。

Application様々な分野に適用された製品を確認してみてください。

FLUXLOKは当社のLok-Fitting製品を代表する商標名です。  HIFLUX FLUXLOK Lok Fitting 製品は化学、精油、water-jet、研究分野、ガス産業などに多様に活用することができます。  組み立てする過程でトルクが伝達されないため、Tubingに影響しません。  均一な規格と機械的性質に最初の締結の際、締めの状態を確認できます。

View Catalog PDF ↘View slideshare ↘

Features製品の特徴をご案内いたします。

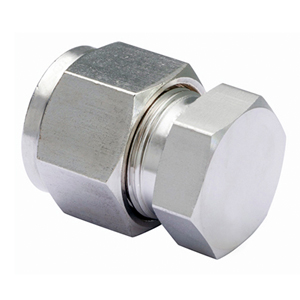

使わないTubeを塞ぐときに利用。  2重フェルールデザイン(Double ferrule design)。  ANSI B31.1、ANSI 31.3規格に合わせてデザイン。.  極低温の~高温(Max 380℃)まで安全に使用することができる。.  寸法、金属、機械均一性が優れており、締結後分離と再組立が容易である。.  NPT(National pipe thread)threads供給可能。  最初設備(締結)から一貫した測定可能。.  直線フィッティング製品はASTM A-479 Stainless steel 316材質で製作。  Elbow、Tee、Cross・フィッティング製品はASTM A-182鍛造Stainless steel 316材質で製作。  資料 : [チュービング畏敬経度]

Specification製品別のモデル名、仕様、寸法をご案内いたします。

製品詳細仕様を見る

すべての寸法は参照用で実際サイズと違うことができます。  その他詳細な事項はメールに問い合わせてください。  最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。

AssemblyFittingとTubeの組み立て過程をご案内します。

1. のチューブをフィッティングの内側最後まで押し進めてナットを手でしっかり締めます。 2. ナットをレンチでの引き締め前に回転開始点の位置を6度方向に表示します。 3. フィッティング胴体はゆれないように固定した後、ナットを9時方向に1と1/4周締めます。

Application様々な分野に適用された製品を確認してみてください。

FLUXLOKは当社のLok-Fitting製品を代表する商標名です。  HIFLUX FLUXLOK Lok Fitting 製品は化学、精油、water-jet、研究分野、ガス産業などに多様に活用することができます。  組み立てする過程でトルクが伝達されないため、Tubingに影響しません。  均一な規格と機械的性質に最初の締結の際、締めの状態を確認できます。

View Catalog PDF ↘View slideshare ↘

Features製品の特徴をご案内いたします。

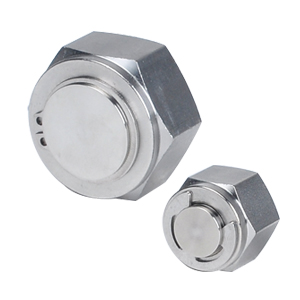

使わないPortを塞ぐ時.  2重フェルールデザイン(Double ferrule design)。  ANSI B31.1、ANSI 31.3規格に合わせてデザイン。.  極低温の~高温(Max 380℃)まで安全に使用することができる。.  寸法、金属、機械均一性が優れており、締結後分離と再組立が容易である。.  NPT(National pipe thread)threads供給可能。  最初設備(締結)から一貫した測定可能。.  直線フィッティング製品はASTM A-479 Stainless steel 316材質で製作。  Elbow、Tee、Cross・フィッティング製品はASTM A-182鍛造Stainless steel 316材質で製作。  資料 : [チュービング畏敬経度]

Specification製品別のモデル名、仕様、寸法をご案内いたします。

製品詳細仕様を見る

すべての寸法は参照用で実際サイズと違うことができます。  その他詳細な事項はメールに問い合わせてください。  最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。

AssemblyFittingとTubeの組み立て過程をご案内します。

1. のチューブをフィッティングの内側最後まで押し進めてナットを手でしっかり締めます。 2. ナットをレンチでの引き締め前に回転開始点の位置を6度方向に表示します。 3. フィッティング胴体はゆれないように固定した後、ナットを9時方向に1と1/4周締めます。

Application様々な分野に適用された製品を確認してみてください。

FLUXLOKは当社のLok-Fitting製品を代表する商標名です。  HIFLUX FLUXLOK Lok Fitting 製品は化学、精油、water-jet、研究分野、ガス産業などに多様に活用することができます。  組み立てする過程でトルクが伝達されないため、Tubingに影響しません。  均一な規格と機械的性質に最初の締結の際、締めの状態を確認できます。

View Catalog PDF ↘View slideshare ↘

Features製品の特徴をご案内いたします。

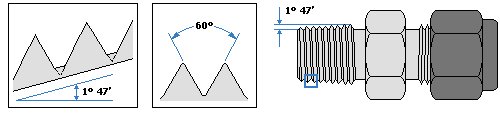

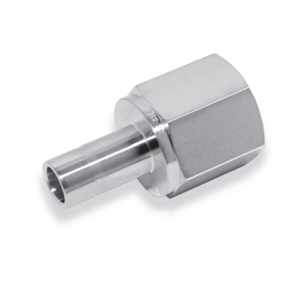

1つの接続口とNPT/PTネジを一の字型に接続  2重フェルールデザイン(Double ferrule design)。  ANSI B31.1、ANSI 31.3規格に合わせてデザイン。.  極低温の~高温(Max 380℃)まで安全に使用することができる。.  寸法、金属、機械均一性が優れており、締結後分離と再組立が容易である。.  NPT(National pipe thread)threads供給可能。  最初設備(締結)から一貫した測定可能。.  直線フィッティング製品はASTM A-479 Stainless steel 316材質で製作。  Elbow、Tee、Cross・フィッティング製品はASTM A-182鍛造Stainless steel 316材質で製作。  資料 : [チュービング畏敬経度]

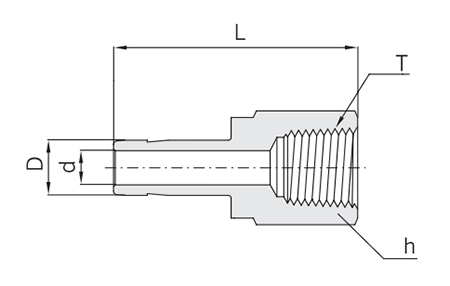

Specification製品別のモデル名、仕様、寸法をご案内いたします。

製品詳細仕様を見る

すべての寸法は参照用で実際サイズと違うことができます。  その他詳細な事項はメールに問い合わせてください。  最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。

AssemblyFittingとTubeの組み立て過程をご案内します。

1. のチューブをフィッティングの内側最後まで押し進めてナットを手でしっかり締めます。 2. ナットをレンチでの引き締め前に回転開始点の位置を6度方向に表示します。 3. フィッティング胴体はゆれないように固定した後、ナットを9時方向に1と1/4周締めます。

Application様々な分野に適用された製品を確認してみてください。

FLUXLOKは当社のLok-Fitting製品を代表する商標名です。  HIFLUX FLUXLOK Lok Fitting 製品は化学、精油、water-jet、研究分野、ガス産業などに多様に活用することができます。  組み立てする過程でトルクが伝達されないため、Tubingに影響しません。  均一な規格と機械的性質に最初の締結の際、締めの状態を確認できます。

View Catalog PDF ↘View slideshare ↘

Features製品の特徴をご案内いたします。

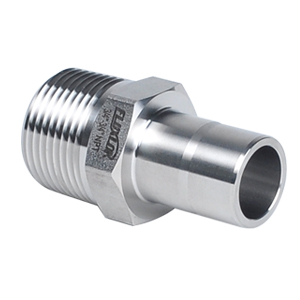

1つの接続口とNPT/PTネジを一の字型に接続  2重フェルールデザイン(Double ferrule design)。  ANSI B31.1、ANSI 31.3規格に合わせてデザイン。.  極低温の~高温(Max 380℃)まで安全に使用することができる。.  寸法、金属、機械均一性が優れており、締結後分離と再組立が容易である。.  NPT(National pipe thread)threads供給可能。  最初設備(締結)から一貫した測定可能。.  直線フィッティング製品はASTM A-479 Stainless steel 316材質で製作。  Elbow、Tee、Cross・フィッティング製品はASTM A-182鍛造Stainless steel 316材質で製作。  資料 : [チュービング畏敬経度]

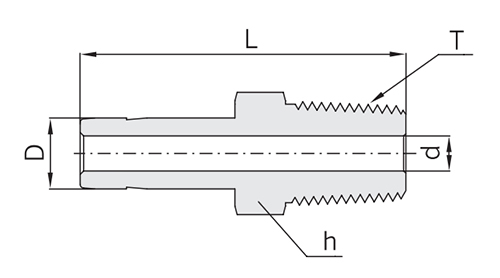

Specification製品別のモデル名、仕様、寸法をご案内いたします。

製品詳細仕様を見る

すべての寸法は参照用で実際サイズと違うことができます。  その他詳細な事項はメールに問い合わせてください。  最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。

AssemblyFittingとTubeの組み立て過程をご案内します。

1. のチューブをフィッティングの内側最後まで押し進めてナットを手でしっかり締めます。 2. ナットをレンチでの引き締め前に回転開始点の位置を6度方向に表示します。 3. フィッティング胴体はゆれないように固定した後、ナットを9時方向に1と1/4周締めます。

Application様々な分野に適用された製品を確認してみてください。

FLUXLOKは当社のLok-Fitting製品を代表する商標名です。  HIFLUX FLUXLOK Lok Fitting 製品は化学、精油、water-jet、研究分野、ガス産業などに多様に活用することができます。  組み立てする過程でトルクが伝達されないため、Tubingに影響しません。  均一な規格と機械的性質に最初の締結の際、締めの状態を確認できます。

View Catalog PDF ↘View slideshare ↘

Features製品の特徴をご案内いたします。

同じ外径の接続口を一の字型に接続  2重フェルールデザイン(Double ferrule design)。  ANSI B31.1、ANSI 31.3規格に合わせてデザイン。.  極低温の~高温(Max 380℃)まで安全に使用することができる。.  寸法、金属、機械均一性が優れており、締結後分離と再組立が容易である。.  NPT(National pipe thread)threads供給可能。  最初設備(締結)から一貫した測定可能。.  直線フィッティング製品はASTM A-479 Stainless steel 316材質で製作。  Elbow、Tee、Cross・フィッティング製品はASTM A-182鍛造Stainless steel 316材質で製作。  資料 : [チュービング畏敬経度]

Specification製品別のモデル名、仕様、寸法をご案内いたします。

製品詳細仕様を見る

すべての寸法は参照用で実際サイズと違うことができます。  その他詳細な事項はメールに問い合わせてください。  最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。

AssemblyFittingとTubeの組み立て過程をご案内します。

1. のチューブをフィッティングの内側最後まで押し進めてナットを手でしっかり締めます。 2. ナットをレンチでの引き締め前に回転開始点の位置を6度方向に表示します。 3. フィッティング胴体はゆれないように固定した後、ナットを9時方向に1と1/4周締めます。

Application様々な分野に適用された製品を確認してみてください。

FLUXLOKは当社のLok-Fitting製品を代表する商標名です。  HIFLUX FLUXLOK Lok Fitting 製品は化学、精油、water-jet、研究分野、ガス産業などに多様に活用することができます。  組み立てする過程でトルクが伝達されないため、Tubingに影響しません。  均一な規格と機械的性質に最初の締結の際、締めの状態を確認できます。

View Catalog PDF ↘View slideshare ↘

Features製品の特徴をご案内いたします。

一つのチュービング(Tubing)と雄ネジ(NPT / PT)を一の字に接続  2重フェルールデザイン(Double ferrule design)。  ANSI B31.1、ANSI 31.3規格に合わせてデザイン。.  極低温の~高温(Max 380℃)まで安全に使用することができる。.  寸法、金属、機械均一性が優れており、締結後分離と再組立が容易である。.  NPT / PT threads供給可能。  最初設備(締結)から一貫した測定可能。.  直線フィッティング製品はASTM A-479 Stainless steel 316材質で製作。  Elbow、Tee、Cross・フィッティング製品はASTM A-182鍛造Stainless steel 316材質で製作。  資料 : [チュービング畏敬経度]

Structure製品別の構造図をご案内いたします。

Specification製品別のモデル名、仕様、寸法をご案内いたします。

製品詳細仕様を見る

すべての寸法は参照用で実際サイズと違うことができます。  その他詳細な事項はメールに問い合わせてください。  最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。

Informationferrule構造情報をご案内いたします。

Double ferruleで密閉と締結作用が分離されている。  Front ferruleはフィッティング胴体につながってチュービング外部直径で1次密閉を助ける。  Back ferruleは軸方向にFront ferruleを内側に押してヒンジ作用をしてチュービングをしっかりと締結する。

AssemblyFittingとTubeの組み立て過程をご案内します。

1. のチューブをフィッティングの内側最後まで押し進めてナットを手でしっかり締めます。 2. ナットをレンチでの引き締め前に回転開始点の位置を6度方向に表示します。 3. フィッティング胴体はゆれないように固定した後、ナットを9時方向に1と1/4周締めます。

Application様々な分野に適用された製品を確認してみてください。

FLUXLOKは当社のLok-Fitting製品を代表する商標名です。  HIFLUX FLUXLOK Lok Fitting 製品は化学、精油、water-jet、研究分野、ガス産業などに多様に活用することができます。  組み立てする過程でトルクが伝達されないため、Tubingに影響しません。  均一な規格と機械的性質に最初の締結の際、締めの状態を確認できます。
