Air Operated Valve Air Operated Valve - Normal Close ~ 15,000psi
| 製品名 | Air Operated Valve |
|---|---|
| 圧力 | Normal Close ~ 15,000psi |
| Normal Close Type | 평상시 밸브가 닫혀 있는 상태로 에어를 공급하면 밸브가 열리는 타입의 자동밸브. |
| 特徴 | 作動最小空気圧力 |
| 特徴 | 無回転Stemでコルリン(Galling)現象を防止します。 |
| 特徴 | Air inlet port (1/8" PT 6mm hose) |

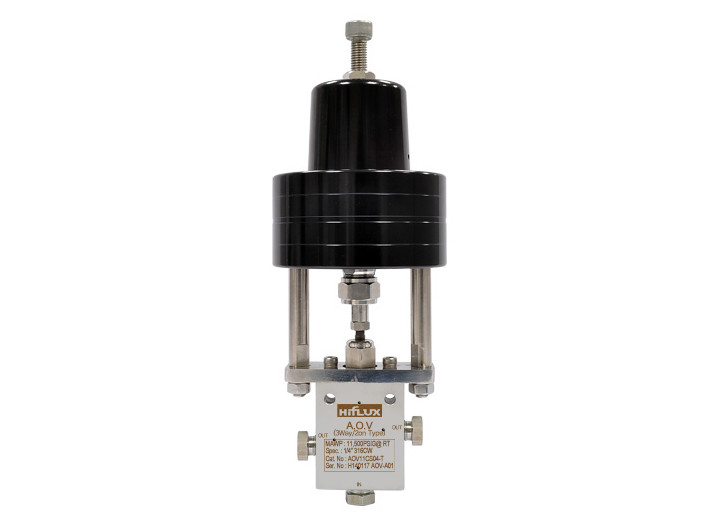

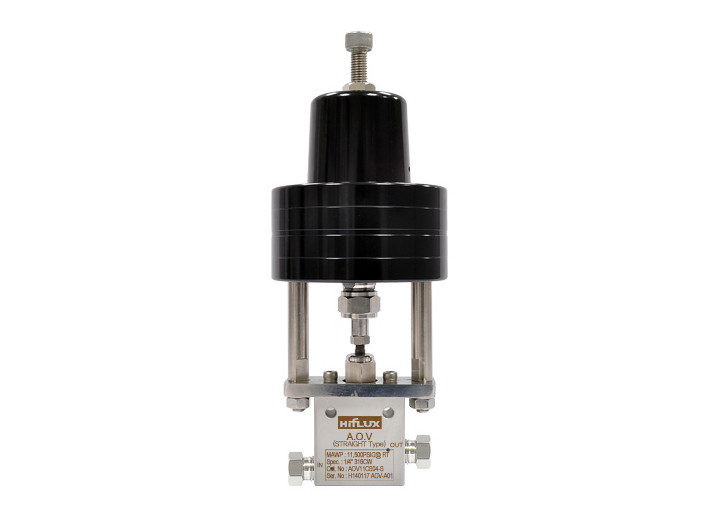

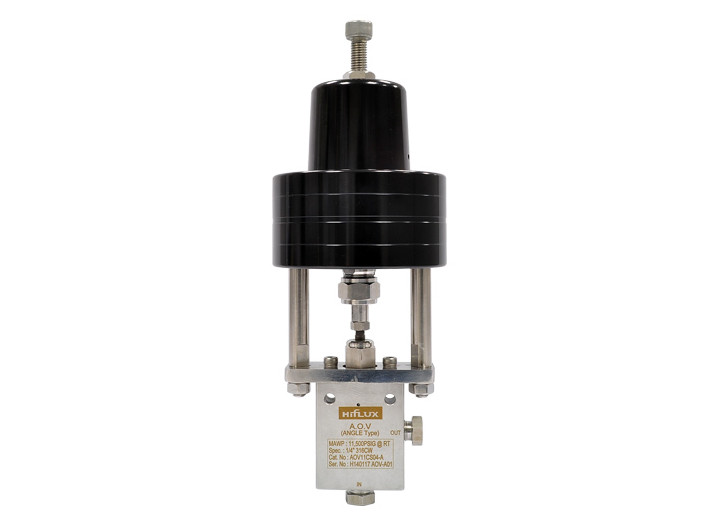

| 特徴 | 4種類タイプのボディー (Straight, Angle, 3Way/1on, 3Way/2on pressure type) |
目録
- PREVIOUSAir Operated Valve - Normal Close ~ 20,000psi
- NEXTAir Operated Valve - Normal Open ~ 60,000psi
본문
Detail view
| AOV(Air operated valve)は空気圧を利用してバルブを開閉するバルブを言います。 空気圧を利用するから電気信号で作動するバルブより爆発の危険性が低く約 5kgf/cm2 位の圧力でも作動するからエアが供給される場所ならどこでも使用が可能です。 普段にバルブが開かれている状態なのか閉まっている状態なのかによって Normal close type、Normal open typeに仕分けされて、圧力(Pressure)別、Port size別に仕分けされて願う遠慮に当たるように使うことができます。
※ 모든 AOV의 최대사용압력은 Actuator 종류와 구동 Air 압력에 따라 달라지며, 사진자료와 다를 수 있습니다. |
|
Features製品の特徴をご案内いたします。
|
 Normal Close Type : 평상시 밸브가 닫혀 있는 상태로 에어를 공급하면 밸브가 열리는 타입의 자동밸브. 作動最小空気圧力 : 5㎏f/㎠。 無回転Stemでコルリン(Galling)現象を防止します。. 信頼的なSealingのためにデザインされたPacking. Metal to Metal Sealing Type. 상부의 볼트를 조절하여 스프링의 장력 조절 가능. 流体、気体の流れる下端は Needle valveと等しい 4種 type。 Air inlet port : 1/8" PT 6mm hose。 4種類タイプのボディー (Straight, Angle, 3Way/1on pressure, 3Way/2on pressure type).
|
|
Operation製品の作動過程をご案内いたします。
|
 |
|

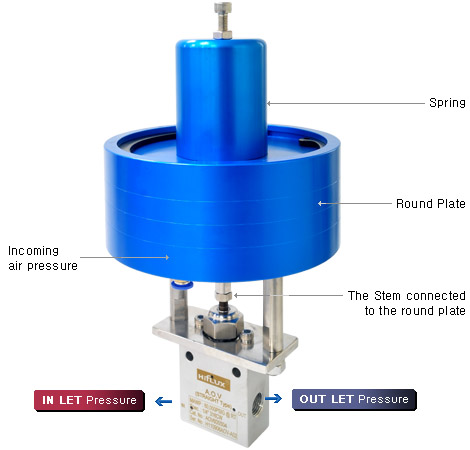

① Normal Close 타입은 평상시에는 원형판과 연결된 스템이 아래쪽으로 내려가 있어 밸브가 닫혀진 채로 있습니다. ② 이때 공기압을 아래쪽에서 가하여 주면 들어오는 공기압에 의해 원형판이 위로 이동하게 되고 ③ 닫혀있던 오리피스(Orifice)를 개방하게 되어 유체(또는 기체)가 흐르게 됩니다. ④ 밸브를 다시 닫기 위해서는 들어오는 공기압을 차단시키고 제품에 이미 들어가 있는 공기를 Vent 시키면 ⑤ 상부에 위치한 스프링의 복원력으로 원형판과 스템이 다시 아래로 내려오게 되어 밸브가 닫히면서 유체의 흐름을 막습니다. |
|
Specification製品別のモデル名、仕様、寸法をご案内いたします。
|
|
すべての寸法は参照用で実際サイズと違うことができます。 その他詳細な事項はメールに問い合わせてください。 最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。
|
|
Application様々な分野に適用された製品を確認してみてください。
|
|
当社の高圧製品は 高い圧力の装備に使用し, 化学, 精油, 研究, 油, ガス産業体など, 多様な産業分野に適用することができます。 5,500~150,000psiの圧力 · Body type · port sizeの仕分けで多様な用途で使用が可能です。 一般的に STS素材で製品を生産するが、多様な流体 · 気体使用が可能になるように他の素材でも注文製作が可能です。 (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ その他特殊素材はお問い合わせ願います。 |
 |
|
Numbering製品別分類及び注文オプション項目をご案内いたします。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
