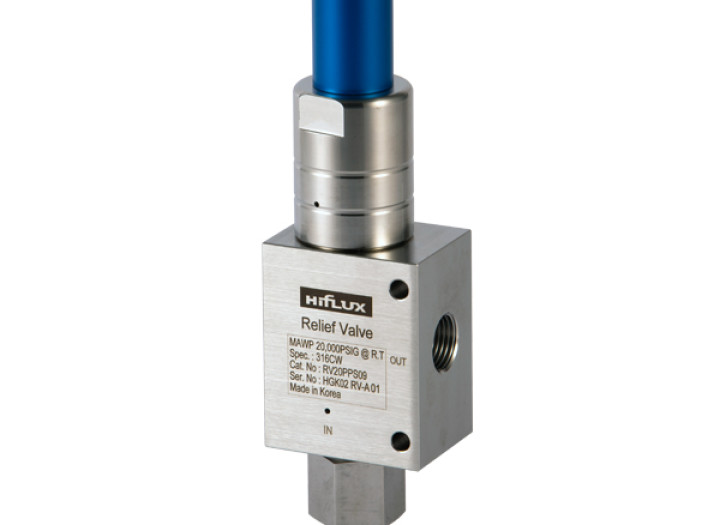

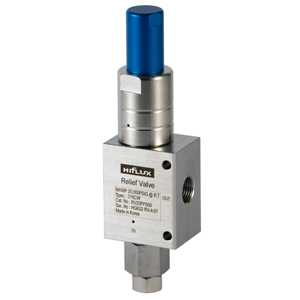

릴리프밸브(Relief valve) Proportional Type 제품은 시스템 내부 압력이 증가함에 따라 점진적으로 열리는 밸브입니다. 차압이 커질 수록 유량이 증가하기 때문에 유량이 많거나 압이 갑자기 급격하게 올라가는 시스템에서도 사용이 가능 합니다.
Features製品の特徴をご案内いたします。

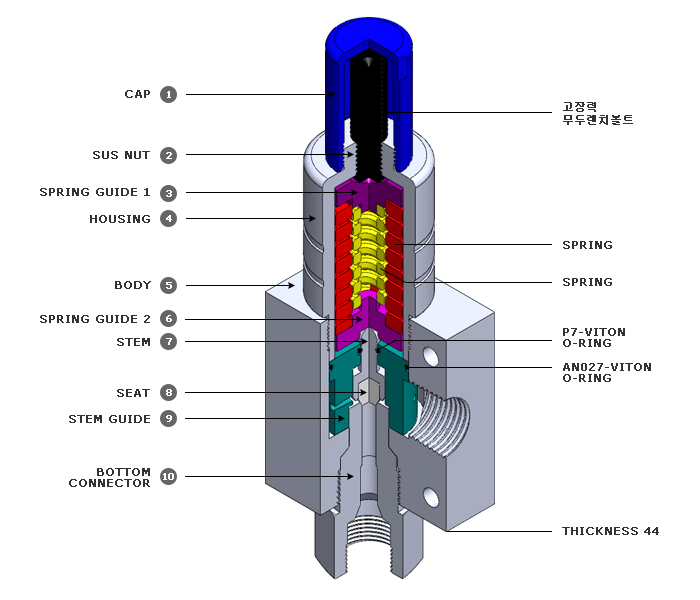

Pressure range : 1,000psi ~ 15,000psi Setting Pressure 오차 범위 : ± 8% Inlet port : 1/2"NPT Orifice size : ø 6.3 Outlet port : 1/2" NPT Standard Material : STS316 O-ring material on piston : Viton Max operating temperature : 160℃ Adapter 를 사용하여 다양한 압력 사양과 사이즈의 배관 연결이 가능 PEEK 스템을 사용함으로서 안정적인 밀폐 가능 압력 설정은 고객이 직접 밸브 상단의 무드 랜치 볼트를 조정하여 손쉽게 조절 가능
시스템 오작동 등으로 인한 Overpressure 로 부터 시스템을 보호 하려는 곳. 열팽창으로 인해 야기되는 Overpressure를 제어 하고자 하는 곳. 높은 압력이 적용되고 압력변화가 심한 시스템. 누설 없는 완벽한 유로 차단이 요구되는 곳.
적용 불가능 분야
압력 ~1,000psi 이하. 배출되는 쪽에 배압이 형성 되는 시스템. 밸브에 손상을 줄 수 있는 부식성의 액체나 기체, 액체 질소 같은 극 저온의 유체나 기체. 밸브에 손상을 줄 수 있는 고온의 유체.

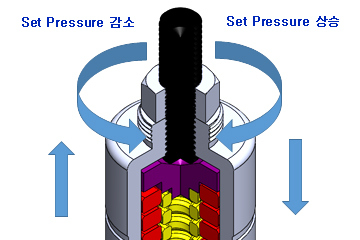

SET PRESSURE
- 유체 흐름 시작되는 Inlet 쪽 압력이 Set Pressure를 결정 - 오른쪽으로 돌리면 Set Pressure 상승.
- 왼쪽으로 돌리면 Set Pressure 감소.
Application様々な分野に適用された製品を確認してみてください。
当社の高圧製品は 高い圧力の装備に使用し, 化学, 精油, 研究, 油, ガス産業体など, 多様な産業分野に適用することができます。 5,500~150,000psiの圧力 · Body type · port sizeの仕分けで多様な用途で使用が可能です。 一般的に STS素材で製品を生産するが、多様な流体 · 気体使用が可能になるように他の素材でも注文製作が可能です。
(STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ その他特殊素材はお問い合わせ願います。
Numbering製品別分類及び注文オプション項目をご案内いたします。
RV①
15②
PP③
S④
08⑤
N⑥
① 製品分類
NV : Needle Valve
CV : Check Valve
BV : Ball Valve
AOV : Air Operated Valve
RV : Relief Valve
SH : Safety Head
CON : Control Valve
HV : High Temperature Valve
GV : Wellhead Gauge Valve
BLV : Bleed Valve
DBBV : Double Block and Bleed Valve
② 圧力
15 : 1,000 ~ 15,000psi
20 : 1,000 ~ 20,000psi
③ 製品別タイプ
FS : Factory Set
FA : Field Adjustable
PP : Proportional Type
④ 材質
S : Stainless Steel 316
H : Hastelloy
HC : Hastelloy C276 Wetted Part
IN : Inconel 600
IN625 : Inconel 625
IN825 : Inconel 825
NI : Nickel 200
TI : Titanium
⑤ Tube Size
02 : 1/8 inch
04 : 1/4 inch
06 : 3/8 inch
08 : 1/2 inch
09 : 9/16 inch
12 : 3/4 inch
16 : 1 inch
15 : 15A
25 : 25A
⑥ 製品別 オプション
Needle Valve, Control Valve Air Operated Valve High Temperature Valve - S : Straight Type - A : Angle Type - O : 3way/1on Type - T : 3way/2on Type - D : 3way 2stem Type
Pressure range : 1,000psi ~ 15,000psi
