    High Pressure Valves

    最大圧力 ~150000psi 使用可能な高圧バルブ

    Air Operated Valve Air Operated Valve - Normal Open ~ 20,000psi

    製品名 Air Operated Valve
    圧力 Normal Open ~ 20,000psi
    Normal Open Type バルブが開かれている状態で AIRを供給すればバルブが閉まる typeの自動バルブ。
    特徴 作動最小空気圧力
    特徴 無回転Stemでコルリン(Galling)現象を防止します。
    特徴 Air inlet port (1/8" PT 6mm hose)
    特徴 4種類タイプのボディー (Straight, Angle, 3Way/1on, 3Way/2on pressure type)

    目録

    본문

    Detail view
    Air Operated Valve공기압을 이용해 하단 밸브를 자동으로 개폐하는 에어밸브
    AOV(Air operated valve)は空気圧を利用してバルブを開閉するバルブを言います。 空気圧を利用するから電気信号で作動するバルブより爆発の危険性が低く約 5kgf/cm2 位の圧力でも作動するからエアが供給される場所ならどこでも使用が可能です。 普段にバルブが開かれている状態なのか閉まっている状態なのかによって Normal close type、Normal open typeに仕分けされて、圧力(Pressure)別、Port size別に仕分けされて願う遠慮に当たるように使うことができます。

    ※ 모든 AOV의 최대사용압력은 Actuator 종류와 구동 Air 압력에 따라 달라지며, 사진자료와 다를 수 있습니다.
    Features製品の特徴をご案内いたします。
    ico_dot.gif Normal Open Type : バルブが開かれている状態で AIRを供給すればバルブが閉まる typeの自動バルブ。
    ico_dot.gif 作動最小空気圧力 : 5㎏f/㎠。
    ico_dot.gif 無回転Stemでコルリン(Galling)現象を防止します。.
    ico_dot.gif 信頼的なSealingのためにデザインされたPacking.
    ico_dot.gif Metal to Metal Sealing Type.
    ico_dot.gif 流体、気体の流れる下端は Needle valveと等しい 4種 type。
    ico_dot.gif Air inlet port : 1/8" PT 6mm hose。

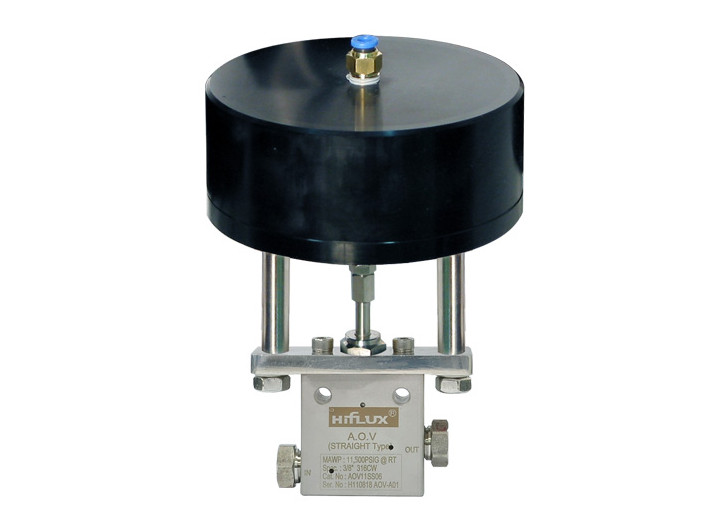

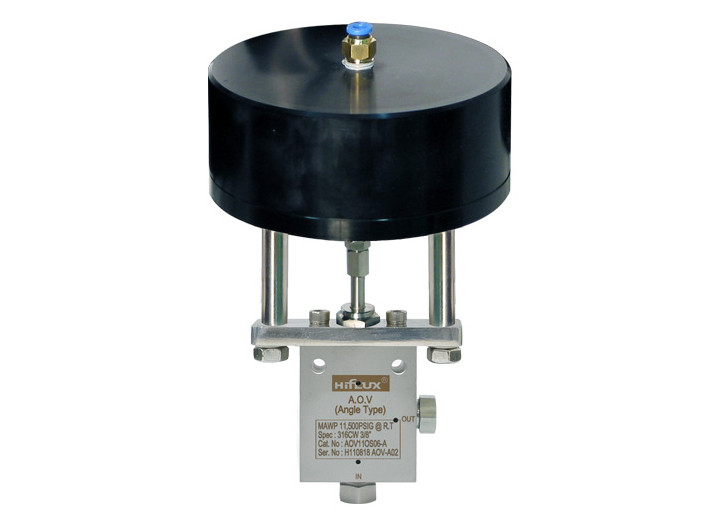

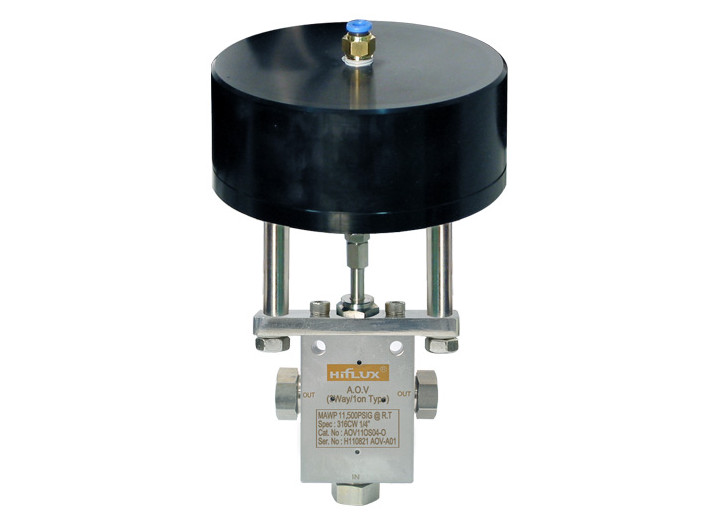

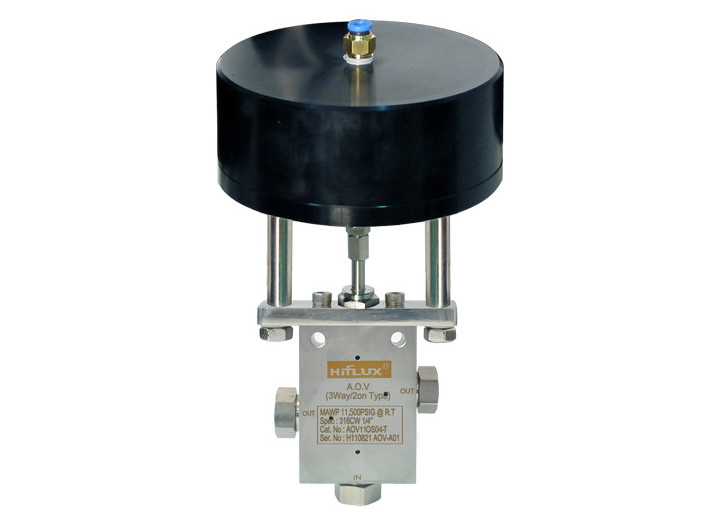

    ico_dot.gif 4種類タイプのボディー (Straight, Angle, 3Way/1on pressure, 3Way/2on pressure type).
    Operation製品の作動過程をご案内いたします。
    Air Operated Valve
    ① Normal open typeは原型版に繋がれたステム(stem)が上に上がっているのでバルブが開かれている状態です。
    ② この時上側で空気圧を入れれば入って来る空気圧によって原型版が下に移動するようになって
    ③ 原型版に繋がれたステム(Stem)度一緒に下に移動されて開かれていたオリフィス(orifice)を阻むようになるので流体(気体)の流 れが遮られます。
    ④ またバルブを開こうとする時は入って来る空気圧を遮断させて製品に入っている空気を Vent させれば
    ⑤ 製品下部にあるスプリングの復元力で原型版とステムが上に上がりながらまたバルブが開かれて流体が流れるようになります。
    Specification製品別のモデル名、仕様、寸法をご案内いたします。
    製品詳細仕様を見る
    ico_dot.gif すべての寸法は参照用で実際サイズと違うことができます。
    ico_dot.gif その他詳細な事項はメールに問い合わせてください。
    ico_dot.gif 最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。
    Application様々な分野に適用された製品を確認してみてください。
    ico_dot.gif 当社の高圧製品は 高い圧力の装備に使用し, 化学, 精油, 研究, 油, ガス産業体など, 多様な産業分野に適用することができます。
    ico_dot.gif 5,500~150,000psiの圧力 · Body type · port sizeの仕分けで多様な用途で使用が可能です。
    ico_dot.gif 一般的に STS素材で製品を生産するが、多様な流体 · 気体使用が可能になるように他の素材でも注文製作が可能です。
       (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ その他特殊素材はお問い合わせ願います。
    化学、精油、研究、油、ガス産業など多様な分野で活用が可能です。
    Numbering製品別分類及び注文オプション項目をご案内いたします。
    • AOV①
    • 60②
    • C③
    • S④
    • 04⑤
    • -
    • A⑥
    • ① 製品分類
      NV : Needle Valve
      CV : Check Valve
      BV : Ball Valve
      AOV : Air Operated Valve
      RV : Relief Valve
      SH : Safety Head
      CON : Control Valve
      HV : High Temperature Valve
      GV : Wellhead Gauge Valve
      BLV : Bleed Valve
      DBBV : Double Block and Bleed Valve
    • ② 圧力
      03 : 3,000psi
      07 : 7,500psi
      15 : 15,000psi
      20 : 20,000psi
      30 : 30,000psi
      60 : 60,000psi
      100 : 100,000psi
      150 : 150,000psi
      N : NPT
      P : PT
    • ③ 製品別タイプ
      Needle Valve
      - V : Vee Stem
      - R : Regulating Stem
      Check Valve
      - O : O-Ring Type
      - B : Ball Type
      Ball Valve
      - 03 : Orifice 4.8mm
      - 05 : Orifice 8mm
      Control Valve
      Air Operated Valve
      - O : Normal-Open Type
      - C : Normal-Closed Type
      Relief Valve
      - FS : Factory Set
      - FA : Field Adjustable
      - PP : Proportional Type
    • ④ 材質
      S : Stainless Steel 316
      H : Hastelloy
      HC : Hastelloy C276 Wetted Part
      IN : Inconel 600
      IN625 : Inconel 625
      IN825 : Inconel 825
      NI : Nickel 200
      TI : Titanium
    • ⑤ Tube Size
      02 : 1/8 inch
      04 : 1/4 inch
      06 : 3/8 inch
      08 : 1/2 inch
      09 : 9/16 inch
      12 : 3/4 inch
      16 : 1 inch
      15 : 15A
      25 : 25A
    • ⑥ 製品別 オプション
      Needle Valve, Control Valve
      Air Operated Valve
      High Temperature Valve
      - S : Straight Type
      - A : Angle Type
      - O : 3way/1on Type
      - T : 3way/2on Type
      - D : 3way 2stem Type
      Ball Valve
      - 20-90 : 2way
      - 3-180 : 3way Switching
      - 3-90 : 3way Diverting
      Relief Valve
      Field Adjustable
      - 1 : 1 Inlet
      - 2 : 2 Inlet
      Proportional Type
      - N : NPT Inlet port
