Air Operated Valve Air Operated Valve - Normal Close ~ 60,000psi
| 製品名 | Air Operated Valve |
|---|---|
| 圧力 | Normal Close ~ 60,000psi |
| 特徴 | Normal Close Type - 普段はバルブが閉じており、エアを供給するとバルブが開くタイプの自動バルブ。 |
| 特徴 | 作動最小空気圧力 |
| 特徴 | 無回転Stemでコルリン(Galling)現象を防止します。 |
| 特徴 | Air inlet port (1/8" PT 6mm hose) |

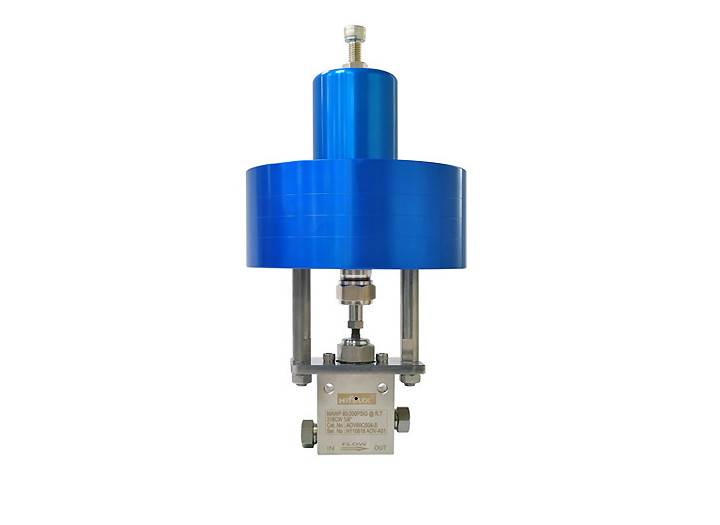

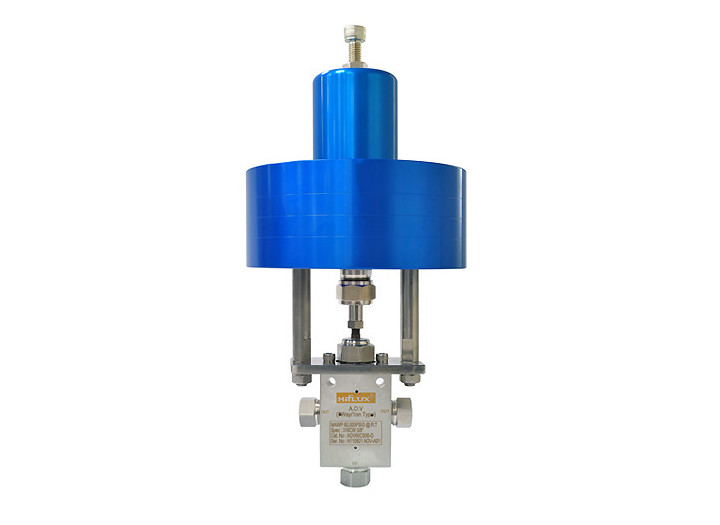

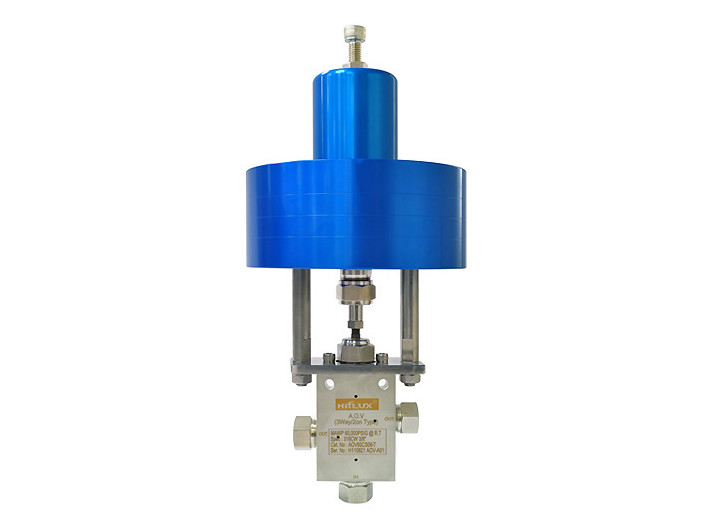

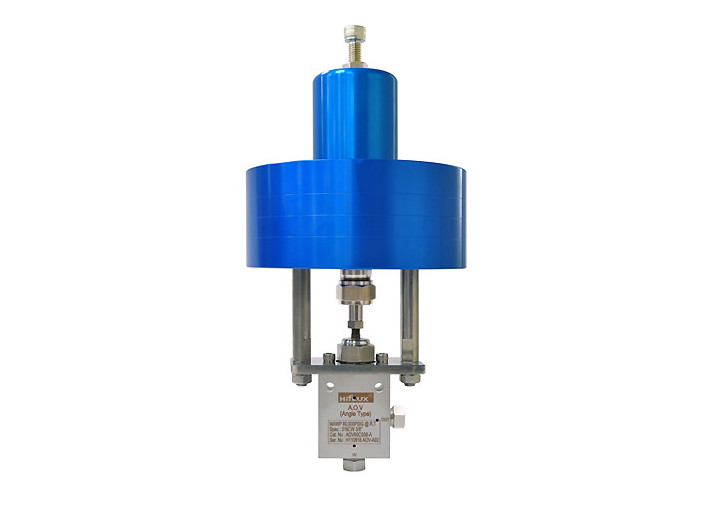

| 特徴 | 4種類タイプのボディー (Straight, Angle, 3Way/1on, 3Way/2on pressure type) |
目録
본문
Detail view
| AOV(Air operated valve)は空気圧を利用してバルブを開閉するバルブを言います。 空気圧を利用するから電気信号で作動するバルブより爆発の危険性が低く約 5kgf/cm2 位の圧力でも作動するからエアが供給される場所ならどこでも使用が可能です。 普段にバルブが開かれている状態なのか閉まっている状態なのかによって Normal close type、Normal open typeに仕分けされて、圧力(Pressure)別、Port size別に仕分けされて願う遠慮に当たるように使うことができます。
※ 全てのAOVの最大使用圧力は、Actuatorの種類と駆動Air圧力によって異なり、写真資料と異なることがあります。 |
|
Features製品の特徴をご案内いたします。
|
 Normal Close Type：普段はバルブが閉じており、エアを供給するとバルブが開くタイプの自動バルブ。 作動最小空気圧力 : 5㎏f/㎠。 無回転Stemでコルリン(Galling)現象を防止します。. 信頼的なSealingのためにデザインされたPacking. Seatの寿命を延長させるMetal to Metal Seating方式. 上部のボルトを調整することでバネの張力を調整可能。 流体、気体の流れる下端は Needle valveと等しい 4種 type。 Air inlet port : 1/8" PT 6mm hose。 4種類タイプのボディー (Straight, Angle, 3Way/1on pressure, 3Way/2on pressure type).
|
|
Operation製品の作動過程をご案内いたします。
|
 |
|
① Normal close typeは原型版と繋がれたステムが下方へおりているのでバルブが閉まっている状態です。 ② この時空気圧を下で入れれば入って来る空気圧によって原型版が上に移動するようになって ③ 閉まっていたオリフィス(Orifice)を開放するようになって流体(気体)街流れるようになります。 ④ またバルブを閉めるためには空気圧を遮断した後製品に入っている空気を Vent させれば ⑤ 製品上部にあるスプリングの復元力で原型版と減るのが下に下りながらバルブが開かれてまた流体が流れるようになります。 |
|
Specification製品別のモデル名、仕様、寸法をご案内いたします。
|
|
すべての寸法は参照用で実際サイズと違うことができます。 その他詳細な事項はメールに問い合わせてください。 最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。
|
|
Application様々な分野に適用された製品を確認してみてください。
|
|
当社の高圧製品は 高い圧力の装備に使用し, 化学, 精油, 研究, 油, ガス産業体など, 多様な産業分野に適用することができます。 5,500~150,000psiの圧力 · Body type · port sizeの仕分けで多様な用途で使用が可能です。 一般的に STS素材で製品を生産するが、多様な流体 · 気体使用が可能になるように他の素材でも注文製作が可能です。 (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ その他特殊素材はお問い合わせ願います。 |
 |
|
Numbering製品別分類及び注文オプション項目をご案内いたします。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
