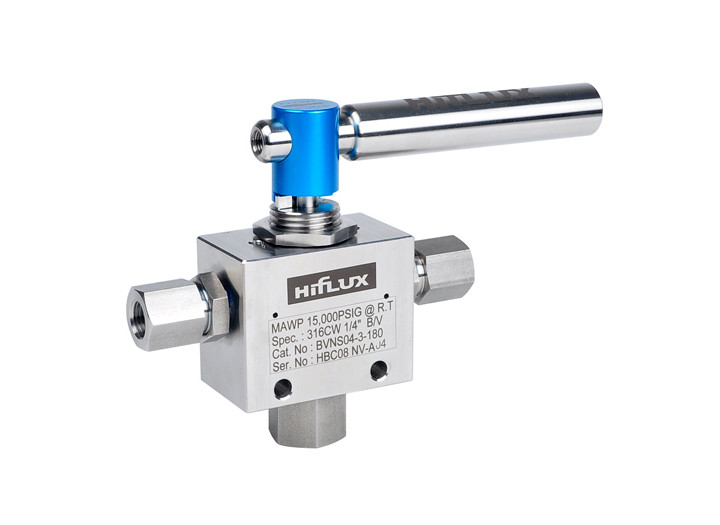

Ball Valve High Pressure Ball Valve - PT Female (~15,000psi)
| 製品名 | High Pressure Ball Valve 2-way 3-way PT Female (~15,000psi) |
|---|---|
| 最大圧力 | PT Female (~15,000psi) |
| 特徴 | 1/4 (90˚) 또는 1/2 (180˚) 회전 |
| 特徴 | Seat 재질로 PEEK 를 사용하여 내마모성, 내마찰성, 내화학성 우수. |
| 特徴 | Standard Material |
| 特徴 | 핸들 위치로 유로의 방향 확인 가능 |
| 特徴 | 완전 열림 또는 완전 닫힘 상태에서 사용하도록 설계 |
目録
본문
Detail view
High Pressure Ball Valve(Ball Valve)니들밸브와 달리 손잡이를 1/4 (90˚) 또는 1/2 (180˚) 회전하여 유체의 흐름을 개방/폐쇄하는 수동밸브
| 볼밸브는 니들밸브와 달리 손잡이를 1/4 (90˚) 또는 1/2 (180˚) 회전하여 유체의 흐름을 개방 또는 폐쇄하는데 사용하는 수동밸브 입니다. 볼밸브 중심에 위치한 Trunnion style 의 볼에 Seat 가 밀착되어 저압 및 고압에서도 누설없이 사용이 가능하며, 이때 사용되는 Seat 의 재질로 Peek 를 사용하여 뛰어난 내마모성, 내마찰성, 내화학성을 자랑합니다. 3way 볼밸브는 두가지 타입으로 1/2 (180˚) 회전으로 Outlet port 의 방향을 바꾸거나 유체의 흐름을 폐쇄하는데 사용되는 타입과 1/4"(90˚) 회전으로 Outlet port 의 방향만 바꾸는데 사용되는 타입(Diverter type)이 있습니다. |
|
Features製品の特徴をご案内いたします。
|
 Trunnion style BALL. 1/4 (90˚) 또는 1/2 (180˚) 회전. Tubing size : 1/8", 1/4", 3/8" Max working pressure : 15,000psi PT Seat 재질로 PEEK 를 사용하여 내마모성, 내마찰성, 내화학성 우수. O-ring Material : Viton Standard Material : STS316 핸들 위치로 유로의 방향 확인 가능 완전 열림 또는 완전 닫힘 상태에서 사용하도록 설계 일정 시간 동안 사용하지 않은 밸브는 최초 개폐시 많은 구동력이 필요할 수 있습니다. 판넬 고정 가능 핸들 위치로 유로의 방향 확인 가능 스프링 와셔로 인한 시트 마모 및 내구성 증가
|
|
Structure製品別の構造図をご案内いたします。
|
 볼밸브 2way 구조  볼밸브 3way 구조 |
|
Specification製品別のモデル名、仕様、寸法をご案内いたします。
|
|
すべての寸法は参照用で実際サイズと違うことができます。 その他詳細な事項はメールに問い合わせてください。 |
|
Application様々な分野に適用された製品を確認してみてください。
|
|
当社の高圧製品は 高い圧力の装備に使用し, 化学, 精油, 研究, 油, ガス産業体など, 多様な産業分野に適用することができます。 5,500~150,000psiの圧力 · Body type · port sizeの仕分けで多様な用途で使用が可能です。 一般的に STS素材で製品を生産するが、多様な流体 · 気体使用が可能になるように他の素材でも注文製作が可能です。 (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ その他特殊素材はお問い合わせ願います。 |
 |
|
Numbering製品別分類及び注文オプション項目をご案内いたします。
|
||||||||||||||||||||||||||||||||||||||||||||||||||
|
