    ハイフラックスは今日より一歩進んでいきます。

    High Pressure Valve

    最大圧力150,000psiで使用できる高圧バルブ

    Safety Valve High Pressure Relief Valve - Field Adjustable (10,000psi ~ 20,000psi) …

    製品名 High Pressure Relief Valve - Field Adjustable (10,000psi ~ 20,000psi) (液体用)
    最大圧力 10,000psi ~ 20,000psi
    特徴 Inlet port - H2004 (20,000psi 1/4 inch )
    特徴 Outlet port - 1/4 inch NPT
    特徴 Orifice Size - ø1.8
    特徴 Setting Pressure 誤差範囲 - ± 8%
    特徴 最大温度 -20℃ ~65℃ (NYLON) / -20℃~160℃

    目録

    본문

    Detail view
    Relief valveシステム内部の圧力が設定された圧力以上に上昇した場合、圧力を排出し、システムやその他の装置を保護する安全バルブ

    • Relief Valve Field Adjustable 1,000psi ~ 10,000psi
      • Relief valve Field Adjustable (10,000psi ~ 20,000psi) (液体用)
      • Pressure Range : 10,000psi ~ 20,000psi
      • Setting Pressureの誤差範囲：± 8%
      • 顧客が直接バルブ上部の寸切りランチボルトを調整することで、現場での手軽な圧力設定調整が可能。
      • Max Working Temperature : -20℃ ~65℃ (NYLON) / -20℃~160℃
      • Inlet Port : H2004 (20,000psi 1/4")
      • Outlet Port : 1/4" NPT
      • Orifice Size : ø1.8
      購入する ↘
    リリーフバルブ(Relief valve) Field Adjustable製品は、システム内部の圧力が設定された圧力以上に上昇した場合、圧力を排出してOverpressureからシステムを保護します。圧力設定はお客様が直接バルブ上部の寸切りランチボルトを調整することで現場での手軽な調整が可能です。
    Features製品の特徴をご案内いたします。
    ico_dot.gif システム内部の圧力が設定された圧力以上に上昇した場合、圧力を排出しOverpressureからシステムを保護。
    ico_dot.gif 顧客が直接バルブ上部の寸切りランチボルトを調整することで、現場での手軽な圧力設定調整が可能。
    ico_dot.gif Pressure range : 10,000psi ~ 20,000psi
    ico_dot.gif Setting Pressureの誤差範囲：± 8%
    ico_dot.gif Max working temperature : -20℃ ~65℃ (NYLON) / -20℃~160℃
    ico_dot.gif Inlet port : H2004 (20,000psi 1/4")
    ico_dot.gif Outlet port : 1/4" NPT
    ico_dot.gif Orifice size : ø1.8
    ico_dot.gif Adapterを使い様々な圧力とサイズの配管接続が可能。
    TABLE OF MATERIAL製品部分別の素材をご案内します。


    No. DESCRIPTION ​MATERIAL
    1 CAP AL6061
    2 Socket Set Screw SCM435
    3 NUT STS304
    4 HOUSING 1 STS304
    5 SPRING GUIDE 1 STS304
    6 SPRING Carbon Steel
    7 SPRING GUIDE 2 STS304
    8 HOUSING 2 STS316CW
    9 SEAT GLAND STS316CW
    10 STS SEAL STS316CW
    11 O-RING VIton
    12 SEAL TEFLON
    13 STEM GUIDE STS316CW
    14 STEM STS630-660
    15 SEAT PEEK
    16 O-RING Viton
    Specification製品別のモデル名、仕様、寸法をご案内いたします。
    製品詳細仕様を見る
    ico_dot.gif すべての寸法は参照用で実際サイズと違うことができます。
    ico_dot.gif その他詳細な事項はメールに問い合わせてください。
    TECHNICAL FEATURES
    Feature RV10FAS Type ​RV20FAS Type​
    th​Pressure Range​ (PSIG) 1,000 ~ 10,000 ​10,000 ~ 20,000th
    Inlet Port 1/4" NPT H2004
    Outlet Port 1/4" NPT
    Orifice Size 1.8mm
    CV 0.12
    Packing Material PEEK
    O-ring Material Viton
    Max working temperature -20℃ ~65℃ (NYLON) / -20℃~160℃
    調整に使用される六角レンチのサイズ 5mm六角レンチ使用 6mm六角レンチ使用
    調整寸法の誤差範囲±% ±8%
    使用可能分野 Water

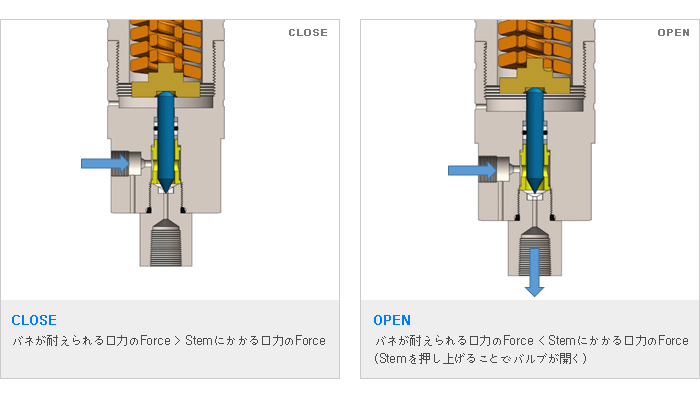

    動作原理
    Relief valveはStemにかかる圧力が設定された圧力を超えると開き、設定された圧力以下になると閉じる。

    適用可能分野
    ico_dot.gif システムの誤動作などによるOverpressureからのシステム保護が必要な場合。
    ico_dot.gif 熱膨張によって発生するOverpressureの制御が必要な場合。
    ico_dot.gif 高圧が適用されるシステムで少量の排出量が問題にならない場合。
    ico_dot.gif 漏れのない完璧な流路遮断が要求される場合。
    適用できない分野
    ico_dot.gif 最大圧力1,000psi以下。
    ico_dot.gif 圧力の増加に伴い排出用量の増加も必要となるシステム。
    ico_dot.gif 排出される側に背圧が形成されるシステム。
    ico_dot.gif バルブを損傷させる可能性がある腐食性の液体や気体、液体窒素など極低温の流体や気体。
    SET PRESSURE
    Catalog No. SET PRESSURE
    (psi)    		 ​Spring compression
    Length(mm)
    1,000~10,000psi
    RV10FAS04    		 4,000 1.92
    8,000 3.84
    10,000~20,000psi
    RV20FAS04    		 12,000 5.76
    16,000 7.68
    20,000 9.06

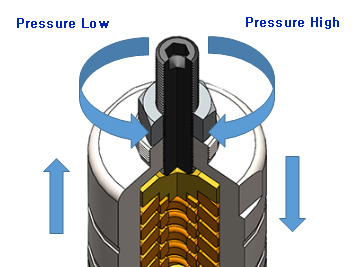

    - 流体の流れが始まるInlet側の圧力がset Pressureを決定。
    - 右に回すとset pressureが上昇。
    - 左に回すとset pressureが減少。
    - 誤差範囲 ± 8%     		RV20FAS04_fieldadjustable_play2_en.jpg
    ハンドルのオプション
    ico_dot.gif Relief valve Field Adjustable製品の3つのハンドルタイプです。

    rv_handle_type.jpg ① CAP - 基本出荷仕様

    ② 六角ノブタイプ

    ③ 取っ手タイプ
    Application様々な分野に適用された製品を確認してみてください。
    ico_dot.gif 当社の高圧製品は 高い圧力の装備に使用し, 化学, 精油, 研究, 油, ガス産業体など, 多様な産業分野に適用することができます。
    ico_dot.gif 5,500~150,000psiの圧力 · Body type · port sizeの仕分けで多様な用途で使用が可能です。
    ico_dot.gif 一般的に STS素材で製品を生産するが、多様な流体 · 気体使用が可能になるように他の素材でも注文製作が可能です。
       (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ その他特殊素材はお問い合わせ願います。
    化学、精油、研究、油、ガス産業など多様な分野で活用が可能です。
    Numbering製品別分類及び注文オプション項目をご案内いたします。
    • RV①
    • 10②
    • FA③
    • S④
    • 04⑤
    • -
    • 1⑥
    • ① 製品分類
      NV : Needle Valve
      CV : Check Valve
      BV : Ball Valve
      AOV : Air Operated Valve
      RV : Relief Valve
      SH : Safety Head
      CON : Control Valve
      HV : High Temperature Valve
      GV : Wellhead Gauge Valve
      BLV : Bleed Valve
      DBBV : Double Block and Bleed Valve
    • ② 圧力
      10 : 1,000 ~ 10,000psi
    • ③ 製品別タイプ
      FS : Factory Set
      FA : Field Adjustable
      PP : Proportional Type
    • ④ 材質
      S : Stainless Steel 316
      H : Hastelloy
      HC : Hastelloy C276 Wetted Part
      IN : Inconel 600
      IN625 : Inconel 625
      IN825 : Inconel 825
      NI : Nickel 200
      TI : Titanium
    • ⑤ Tube Size
      02 : 1/8 inch
      04 : 1/4 inch
      06 : 3/8 inch
      08 : 1/2 inch
      09 : 9/16 inch
      12 : 3/4 inch
      16 : 1 inch
      15 : 15A
      25 : 25A
    • ⑥ 製品別 オプション
      Needle Valve, Control Valve
      Air Operated Valve
      High Temperature Valve
      - S : Straight Type
      - A : Angle Type
      - O : 3way/1on Type
      - T : 3way/2on Type
      - D : 3way 2stem Type
      Ball Valve
      - 20-90 : 2way
      - 3-180 : 3way Switching
      - 3-90 : 3way Diverting
      Relief Valve
      Field Adjustable
      - 1 : 1 Inlet
      - 2 : 2 Inlet
      Proportional Type
      - N : NPT Inlet port
