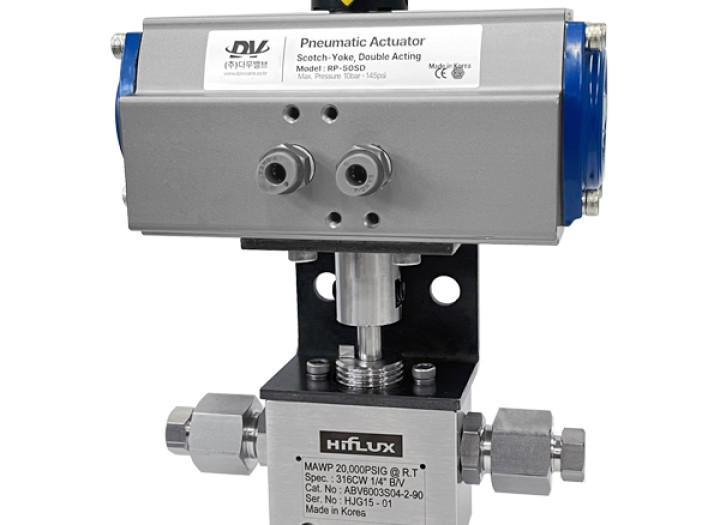

Ball Valve Pneumatic Actuater Ball Valve - Medium Pressure(20,000psi)
| 製品名 | Pneumatic Actuater Ball Valve - 2-way 3-way Medium Pressure(20,000psi) |
|---|---|
| 最大圧力 | Medium Pressure(20,000psi) |
| 特徴 | 1/4 inch (90˚) 回転 |
| 特徴 | Seatの素材としてPEEKを使用し、耐摩耗性、耐摩擦性、耐薬品性が優秀。 |
| 特徴 | Standard Material STS316 |
| 特徴 | アクチュエータの上部にあるIndicatorによって流路の方向を確認可能 |
| 特徴 | 全開または全閉状態で使用できる設計 |
目録
- PREVIOUSPneumatic Actuater Ball Valve - NPT Female (~15,000psi)
- NEXTPneumatic Actuater Ball Valve - Low Pressure(15,000psi)
본문
Detail view
| 高圧自動ボールバルブは、空気圧を利用して下部のバルブを作動させ、流体の流れを開閉する自動バルブです。 ボールバルブの中心に位置するTrunnion styleのボールにSeatが密着され、低圧や高圧でも漏れることなく使用できます。この時使用されるSeatの素材としてPeekが使われ、優れた耐摩耗性、耐摩擦性、耐薬品性が特長です。 ボールバルブには2つのタイプがあり、2-Wayは流体の流れを開閉するタイプ(2-Way)、3-WayはOutlet portの方向を変えるためだけに使用されるタイプ(Diverter type)です。 |
|
Features製品の特徴をご案内いたします。
|
 Trunnion style BALL. 1/4 inch (90˚) 回転. Tubing size : 1/8", 1/4", 3/8" Max working pressure : 20,000psi Seatの素材としてPEEKを使用し、耐摩耗性、耐摩擦性、耐薬品性が優秀。 O-ring Material : Viton Standard Material STS316 アクチュエータの上部にあるIndicatorによって流路の方向を確認可能 全開または全閉状態で使用できる設計 一定期間使用していないバルブは、最初の開閉時に大きな駆動力を必要とすることがあります。 バネ座金によるシート摩耗を防止、耐久性向上
|
|
Structure製品別の構造図をご案内いたします。
|
 |
|
Specification製品別のモデル名、仕様、寸法をご案内いたします。
|
|
すべての寸法は参照用で実際サイズと違うことができます。 その他詳細な事項はメールに問い合わせてください。 |
|
Application様々な分野に適用された製品を確認してみてください。
|
|
当社の高圧製品は 高い圧力の装備に使用し, 化学, 精油, 研究, 油, ガス産業体など, 多様な産業分野に適用することができます。 5,500~150,000psiの圧力 · Body type · port sizeの仕分けで多様な用途で使用が可能です。 一般的に STS素材で製品を生産するが、多様な流体 · 気体使用が可能になるように他の素材でも注文製作が可能です。 (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ その他特殊素材はお問い合わせ願います。 |
 |
|
Numbering製品別分類及び注文オプション項目をご案内いたします。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
|
