    ハイフラックスは今日より一歩進んでいきます。

    High Pressure Valve

    最大圧力150,000psiで使用できる高圧バルブ

    Ball Valve Pneumatic Actuater Ball Valve - PT Female (~15,000psi)

    製品名 Pneumatic Actuater Ball Valve 2-way 3-way PT Female (~15,000psi)
    최대압력 PT Female (~15,000psi)
    特徴 1/4 inch (90˚) 回転
    特徴 Seatの素材としてPEEKを使用し、耐摩耗性、耐摩擦性、耐薬品性が優秀。
    特徴 Standard Material STS316
    特徴 アクチュエータの上部にあるIndicatorによって流路の方向を確認可能
    特徴 全開または全閉状態で使用できる設計

    目録

    본문

    Detail view

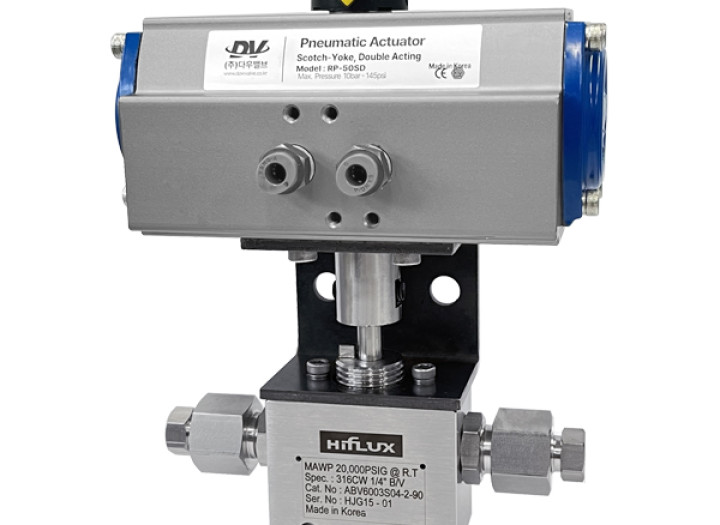

    Pneumatic Actuater Ball Valve空気圧を利用して下部のバルブを作動させ、流体の流れを開閉する自動バルブ

    • Pneumatic Actuater Ball Valve~ 20,000psi
    • 2-Way Trunnion Pneumatic Actuater Ball Valve - PT Female
      15,000psi / 1034 bar / 1054 kgf/cm2
    • 購入する ↘
    • Pneumatic Actuater Ball Valve~ 20,000psi
    • 3-Way Trunnion Pneumatic Actuater Ball Valve - PT Female
      15,000psi / 1034 bar / 1054 kgf/cm2
    • 購入する ↘
    高圧自動ボールバルブは、空気圧を利用して下部のバルブを作動させ、流体の流れを開閉する自動バルブです。
    ボールバルブの中心に位置するTrunnion styleのボールにSeatが密着され、低圧や高圧でも漏れることなく使用できます。この時使用されるSeatの素材としてPeekが使われ、優れた耐摩耗性、耐摩擦性、耐薬品性が特長です。
    ボールバルブには2つのタイプがあり、2-Wayは流体の流れを開閉するタイプ(2-Way)、3-WayはOutlet portの方向を変えるためだけに使用されるタイプ(Diverter type)です。
    Features製品の特徴をご案内いたします。
    ico_dot.gif Trunnion style BALL.
    ico_dot.gif 1/4 inch (90˚) 回転.
    ico_dot.gif Tubing size : 1/8", 1/4", 3/8"
    ico_dot.gif Max working pressure : ~ 15,000psi
    ico_dot.gif Seatの素材としてPEEKを使用し、耐摩耗性、耐摩擦性、耐薬品性が優秀。
    ico_dot.gif O-ring Material : Viton
    ico_dot.gif Standard Material STS316
    ico_dot.gif アクチュエータの上部にあるIndicatorによって流路の方向を確認可能
    ico_dot.gif 全開または全閉状態で使用できる設計
    ico_dot.gif 一定期間使用していないバルブは、最初の開閉時に大きな駆動力を必要とすることがあります。
    ico_dot.gif バネ座金によるシート摩耗を防止、耐久性向上
    Structure製品別の構造図をご案内いたします。
    Pneumatic Actuater Ball Valve  구조
    Specification製品別のモデル名、仕様、寸法をご案内いたします。
    ico_dot.gif すべての寸法は参照用で実際サイズと違うことができます。
    ico_dot.gif その他詳細な事項はメールに問い合わせてください。
    Application様々な分野に適用された製品を確認してみてください。
    ico_dot.gif 当社の高圧製品は 高い圧力の装備に使用し, 化学, 精油, 研究, 油, ガス産業体など, 多様な産業分野に適用することができます。
    ico_dot.gif 5,500~150,000psiの圧力 · Body type · port sizeの仕分けで多様な用途で使用が可能です。
    ico_dot.gif 一般的に STS素材で製品を生産するが、多様な流体 · 気体使用が可能になるように他の素材でも注文製作が可能です。
       (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ その他特殊素材はお問い合わせ願います。

    化学、精油、研究、油、ガス産業など多様な分野で活用が可能です。
    Numbering製品別分類及び注文オプション項目をご案内いたします。
    • ABV
    • 15
    • 03
    • S
    • 04
    • -
    • 3
    • -
    • 90
    • ① 製品分類
      NV : Needle Valve
      CV : Check Valve
      BV : Ball Valve
      ABV : Actuater Ball Valve
      AOV : Air Operated Valve
      RV : Relief Valve
      SH : Safety Head
      CON : Control Valve
      HV : High Temperature Valve
      GV : Wellhead Gauge Valve
      BLV : Bleed Valve
      DBBV : Double Block and Bleed Valve
    • ② 圧力
      03 : 3,000psi
      07 : 7,500psi
      10 : 10,000psi
      15 : 15,000psi
      20 : 20,000psi
      30 : 30,000psi
      60 : 60,000psi
      100 : 100,000psi
      150 : 150,000psi
      N : NPT
      P : PT
    • ③ Orifice Size
      03 : 4.8mm
      05 : 8mm
    • ④ 材質
      S : Stainless Steel 316
      H : Hastelloy
      HC : Hastelloy C276 Wetted Part
      IN : Inconel 600
      IN625 : Inconel 625
      IN825 : Inconel 825
      NI : Nickel 200
      TI : Titanium
    • ⑤ Tube Size
      02 : 1/8 inch
      04 : 1/4 inch
      06 : 3/8 inch
      08 : 1/2 inch
      09 : 9/16 inch
      12 : 3/4 inch
      16 : 1 inch
      15 : 15A
      25 : 25A
    • ⑥ 製品別 オプション
      Needle Valve, Control Valve
      Air Operated Valve
      High Temperature Valve
      - S : Straight Type
      - A : Angle Type
      - O : 3way/1on Type
      - T : 3way/2on Type
      - D : 3way 2stem Type
      Ball Valve
      - 20-90 : 2way
      - 3-180 : 3way Switching
      - 3-90 : 3way Diverting
      Relief Valve
      Field Adjustable
      - 1 : 1 Inlet
      - 2 : 2 Inlet
      Proportional Type
      - N : NPT Inlet port
