    ハイフラックスは今日より一歩進んでいきます。

    High Pressure Valve

    最大圧力150,000psiで使用できる高圧バルブ

    Safety Valve KC Certified Proportional Gas Relief Valve - 1,000psi ~ 18,000psi

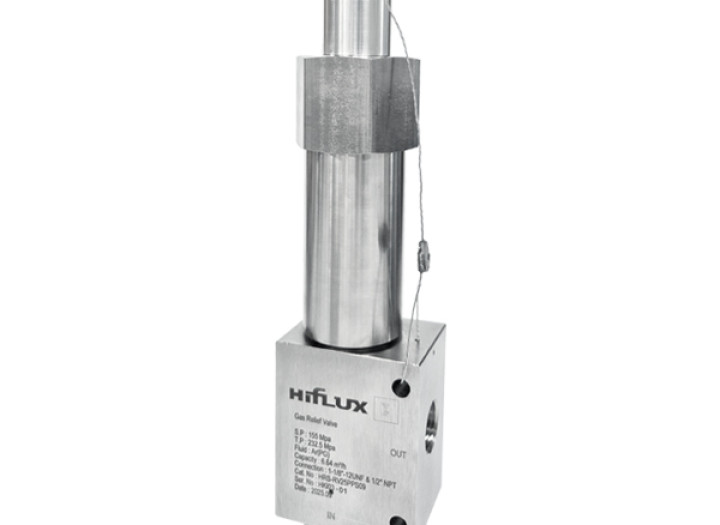

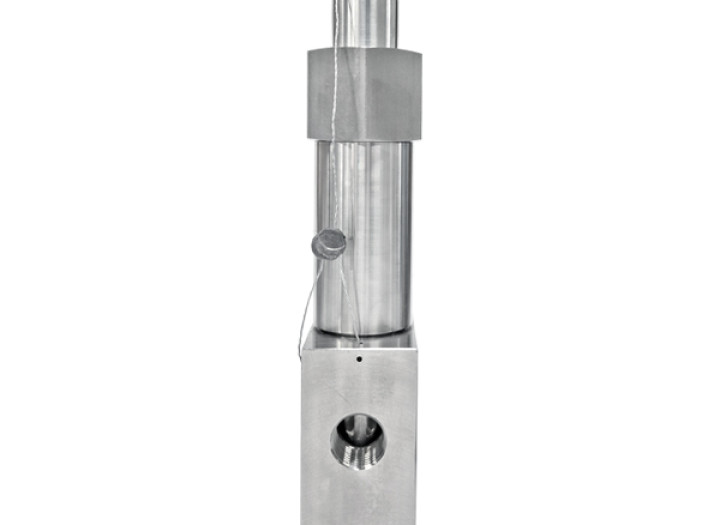

    製品名 KC認証ガス用リリーフバルブ(Proportional Gas Relief Valve) - 1,000psi ～ 18,000psi
    最大圧力 Pressure range - 1,000psi ~ 18,000psi
    特徴 Inlet port - H6009 (9/16 inch)
    特徴 Outlet port - 1/2 inch NPT
    特徴 大気放出型安全バルブ
    特徴 STEM部品の素材 [水素ガス用：STR660]、[一般ガス用：STS630]

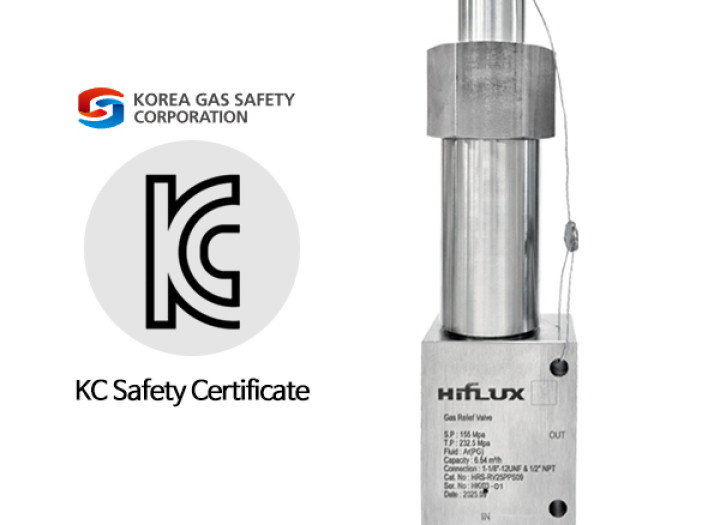

    特徴 ガス用リリーフバルブでKC安全認証獲得

    目録

    본문

    Detail view

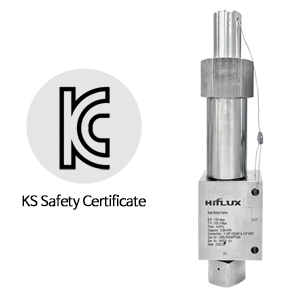

    KC認証ガス用リリーフバルブ(Proportional Gas Relief Valve) - 1,000psi～18,000psi


    Relief valveシステム内部の圧力が設定された圧力以上に上昇した場合、圧力を排出し、システムやその他の装置を保護する安全バルブ

    • KC認証ガス用リリーフバルブ(Proportional Gas Relief Valve) - 1,000psi～18,000psi
      • KC認証ガス用リリーフバルブ(Proportional Gas Relief Valve) - 1,000psi～18,000psi
      • 大気放出型安全バルブ
      • Adapterを使い様々な圧力仕様とサイズの配管に接続可能
      • PEEKステムの使用によって安定した密閉が可能
      • STEM部品の素材 [水素ガス用：STR660]、[一般ガス用：STS630]
      • 製品テストはKGS AA319による
      • お客様の使用圧力にセットして出庫
      • Inlet port : H6009 (9/16 inch)
      • Outlet port : 1/2 inch NPT
      購入する ↘
    リリーフバルブ(Relief valve) Proportional Type製品は、システム内部の圧力増加によって徐々に開くバルブです。差圧が大きければ大きいほど流量が増加するため、流量が多い場合や圧力が急激に上昇するシステムでも使用できます。
    Features製品の特徴をご案内いたします。
    ico_dot.gif Pressure range : 1,000psi ~ 18,000psi
    ico_dot.gif Inlet port : H6009 (9/16 inch)
    ico_dot.gif Outlet port : 1/2 inch NPT
    ico_dot.gif Orifice size : ø 3
    ico_dot.gif Setting Pressureの誤差範囲 : ± 3%
    ico_dot.gif Max operating temperature : -20℃ ~ 160℃
    ico_dot.gif 大気放出型安全バルブ
    ico_dot.gif Adapterを使い様々な圧力仕様とサイズの配管に接続可能
    ico_dot.gif PEEKステムの使用によって安定した密閉が可能
    ico_dot.gif STEM部品の素材 [水素ガス用：STR660]、[一般ガス用：STS630]
    ico_dot.gif 製品テストはKGS AA319による
    ico_dot.gif お客様の使用圧力にセットして出庫
    Structure製品別の構造図をご案内いたします。
    KC認証ガス用リリーフバルブ(Proportional Gas Relief Valve) - 1,000psi～18,000psi 내부 구조 & 명칭

    No. DESCRIPTION ​MATERIAL
    1 BODY STS316
    2 HOUSING STS304
    3 SPRING GUIDE STS304
    4 STEM 一般Gas - STS630, 水素Gas - STR660
    5 SEAT PEEK
    6 STEM GUIDE STS316
    7 BOTTOM CONNECTOR STS316
    8 CAP AL6061
    9 COVER STS304
    10 O-RING 1 VITON
    11 O-RING 2 VITON
    12 SPRING SAE9254
    13 Set Screw STS304
    14 NUT STS304
    Specification製品別のモデル名、仕様、寸法をご案内いたします。
    製品詳細仕様を見る
    ico_dot.gif すべての寸法は参照用で実際サイズと違うことができます。
    ico_dot.gif その他詳細な事項はメールに問い合わせてください。
    TECHNICAL FEATURES
    Feature KCG-RV18PPS09 KCH-RV18PPS09
    Pressure Range​ (PSIG) 1,000 ~ 18,000
    Inlet Port H6009 (9/16 inch)
    Outlet Port 1/2 inch NPT
    Orifice Size ø 3
    Packing Material PEEK
    O-ring Material Viton
    Max working temperature -20℃ ~ 160℃
    調整寸法の誤差範囲±% ±3%
    使用可能分野 一般Gas 水素Gas
    適用可能分野
    ico_dot.gif システムの誤動作などによるOverpressureからのシステム保護が必要な場合。
    ico_dot.gif 熱膨張によって発生するOverpressureの制御が必要な場合。
    ico_dot.gif 高圧が適用されるシステムで少量の排出量が問題にならない場合。
    ico_dot.gif 漏れのない完璧な流路遮断が要求される場合。
    適用できない分野
    ico_dot.gif 最大圧力1,000psi以下。
    ico_dot.gif 排出される側に背圧が形成されるシステム。
    ico_dot.gif バルブを損傷させる可能性がある腐食性の液体や気体、液体窒素など極低温の流体や気体。
    ico_dot.gif バルブを損傷させる可能性がある高温の流体。
    Application様々な分野に適用された製品を確認してみてください。
    ico_dot.gif 当社の高圧製品は 高い圧力の装備に使用し, 化学, 精油, 研究, 油, ガス産業体など, 多様な産業分野に適用することができます。
    ico_dot.gif 10,000~150,000psiの圧力 · Body type · port sizeの仕分けで多様な用途で使用が可能です。
    ico_dot.gif 一般的に STS素材で製品を生産するが、多様な流体 · 気体使用が可能になるように他の素材でも注文製作が可能です。
       (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ その他特殊素材はお問い合わせ願います。
    化学、精油、研究、油、ガス産業など多様な分野で活用が可能です。
    Numbering製品別分類及び注文オプション項目をご案内いたします。
    • KCG①
    • RV①
    • 18②
    • PP③
    • S④
    • 09⑤
    • ① 製品分類
      KCG-RV : KC General Gas Relief Valve
      KCH-RV : KC Hydrogen Gas Relief Valve
      NV : Needle Valve
      CV : Check Valve
      BV : Ball Valve
      AOV : Air Operated Valve
      RV : Relief Valve
      SH : Safety Head
      CON : Control Valve
      HV : High Temperature Valve
      GV : Wellhead Gauge Valve
      BLV : Bleed Valve
      DBBV : Double Block and Bleed Valve
    • ② 圧力
      18 : 1,000 ~ 18,000psi
      29 : ​1,000 ~ 29,000psi
    • ③ 製品別タイプ
      FS : Factory Set
      FA : Field Adjustable
      PP : Proportional Type
    • ④ 材質
      S : Stainless Steel 316
      H : Hastelloy
      HC : Hastelloy C276 Wetted Part
      IN : Inconel 600
      IN625 : Inconel 625
      IN825 : Inconel 825
      NI : Nickel 200
      TI : Titanium
    • ⑤ Tube Size
      02 : 1/8 inch
      04 : 1/4 inch
      06 : 3/8 inch
      08 : 1/2 inch
      09 : 9/16 inch
      12 : 3/4 inch
      16 : 1 inch
      15 : 15A
      25 : 25A
