    Regulator

    高圧圧力調整器、逆圧力調整器(Back Pressure Regulator)シリーズ

    ABPR ABPR (Air Operating Back Pressure Regulator) 10000

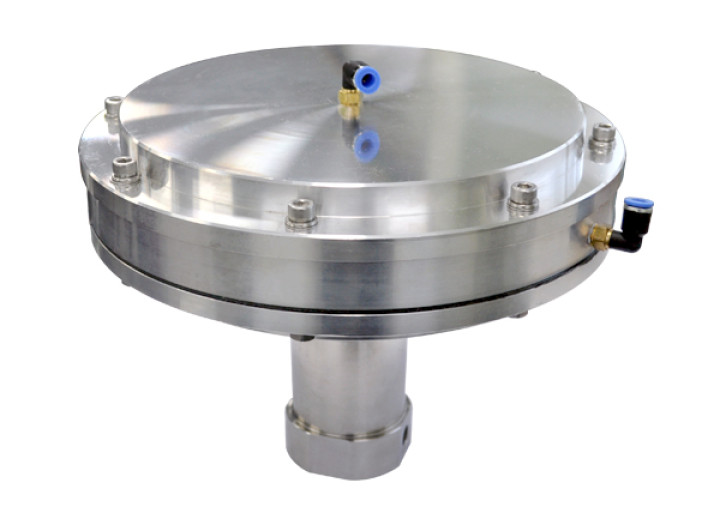

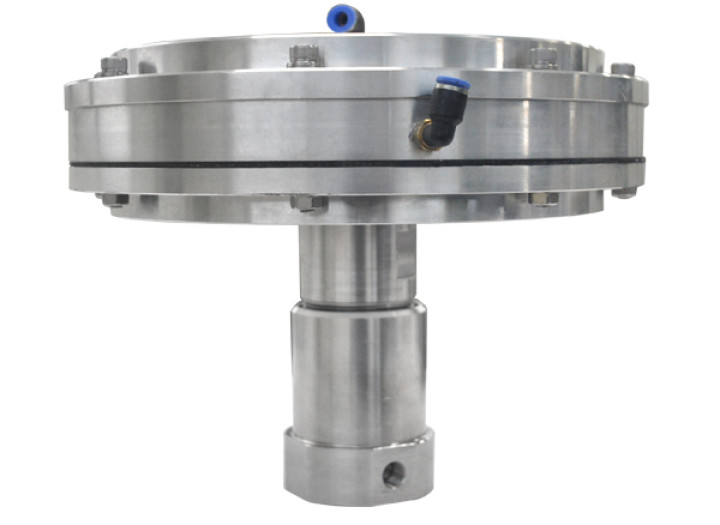

    製品名 ABPR (Air Operating Back Pressure Regulator) 10000
    特長 Oprerating Air Pressure - 10000psi, 5bar
    特長 電子式レギュレーターにより空圧で設定値調整可能、リモート調整可能
    特長 6つの噴出圧力範囲
    特長 全ての再取り付け圧力でバブルタイトシャットオフ可能。
    特長 高流量Cv=0.6モデルオプション
    特長 動作周囲温度&流体媒質温度:-55℃〜100℃

    目録

    본문

    Detail view
    ABPR (Air Operating Back Pressure Regulator)一般的に使われる圧力調節機が後段(Outlet)の圧力を調節することの反対にBPRは全段(Inlet)の圧力を願う圧力で一定に保つ圧力調整装置

    • ABPR (Air Operating Back Pressure Regulator) 10,000psi
      • ABPR (Air Operating Back Pressure Regulator) 10000
      • Oprerating Air Pressure : 10000psi, 5bar
      • 電子式レギュレーターにより空圧で設定値調整可能、リモート調整可能
      • 6つの噴出圧力範囲
      • 全ての再取り付け圧力でバブルタイトシャットオフ可能。
      • 高流量Cv=0.6モデルオプション
      • 動作周囲温度&流体媒質温度:-55℃〜100℃
    逆圧力調節機(Back pressure regulator、BPR)は一般的に使う圧力調節機(Regulator)と反対の概念で一般的に使われる圧力調節機が後段(Outlet)の圧力を調節することの反対にBPRは全段(Inlet)の圧力を願う圧力で一定するように維持されるようにします。 HIFLUX 逆圧力調節機は最大 15000psi(inlet) 圧力まで使用が可能で使う気体や液体の特性に相応しいシーリングタイプ(Sealing)を適用して漏水を防止します。電子式レギュレータにより空圧で設定値を調整でき(10,000psi 0~5bar、20,000psi 0~3bar)、リモート調整が可能です。
    Operation作動原理をご案内いたします。
    regulator


    弊社の製品を例で説明すれば BPRを装着して Inletで Outletに流体(気体)街流れるようにして Inlet 圧力を 90bar (他の単位換算する場合 1300psi / 91kg)で維持しようとする場合を例で説明させていただきます。

    ① 初めには BPR ハンドルを回して完全に開放した後加圧装置を作動させます。
    ② BPRが開放された状態なので圧力が Outlet 後段で直ちに抜けてしまうので圧力が満たされない状態になります。
    ③ 徐徐に ハンドルを返して Gaugeの度盛りを確認して見れば vessel 内部圧力が増加されたことを確認することができます
    ④ 90Barになるまでハンドルを調節した後止めれば vessel 内部圧力は 90barで維持になって加圧装置がずっと作動しても 90Barを超過した圧力は Outletで排出するので vessel 内部圧力は 90barで持続的に維持になります。
    Features製品の特徴をご案内いたします。
    ico_dot.gif Oprerating Air Pressure : 10000psi, 5bar
    ico_dot.gif 電子式レギュレーターにより空圧で設定値調整可能、リモート調整可能
    ico_dot.gif 6つの噴出圧力範囲
    ico_dot.gif 全ての再取り付け圧力でバブルタイトシャットオフ可能。
    ico_dot.gif 高流量Cv=0.6モデルオプション
    ico_dot.gif 動作周囲温度&流体媒質温度:-55℃〜100℃
    Information製品詳細情報をご案内いたします。
    Specification製品別のモデル名、仕様、寸法をご案内いたします。
    ico_dot.gif すべての寸法は参照用で実際サイズと違うことができます。
    ico_dot.gif その他詳細な事項はメールに問い合わせてください。
    ico_dot.gif 最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。
    Application様々な分野に適用された製品を確認してみてください。
    ico_dot.gif 当社の高圧製品は 高い圧力の装備に使用し, 化学, 精油, 研究, 油, ガス産業体など, 多様な産業分野に適用することができます。
    ico_dot.gif 5,500~150,000psiの圧力 · Body type · port sizeの仕分けで多様な用途で使用が可能です。
    ico_dot.gif 一般的に STS素材で製品を生産するが、多様な流体 · 気体使用が可能になるように他の素材でも注文製作が可能です。
       (STS316, HC-276, INC600, INC700, Ti, Ni 등) ※ その他特殊素材はお問い合わせ願います。

    化学、精油、研究、油、ガス産業など多様な分野で活用が可能です。
    Numbering製品別分類及び注文オプション項目をご案内いたします。
    • ABPR
    • 10000
    • U
    • ① 製品分類
      BPR : Back pressure regulator
      HPR : High Pressure Regulator
      GPR : General Pressure Regulator
      ABPR : Air Operating Back Pressure Regulator
    • ② Inlet 圧力
      10000 : 10,000psi
      20000 : 20,000psi
    • ③ O-Ring Type
      U : Urethane
      N : NBR
      V : Viton
      S : Silicone
