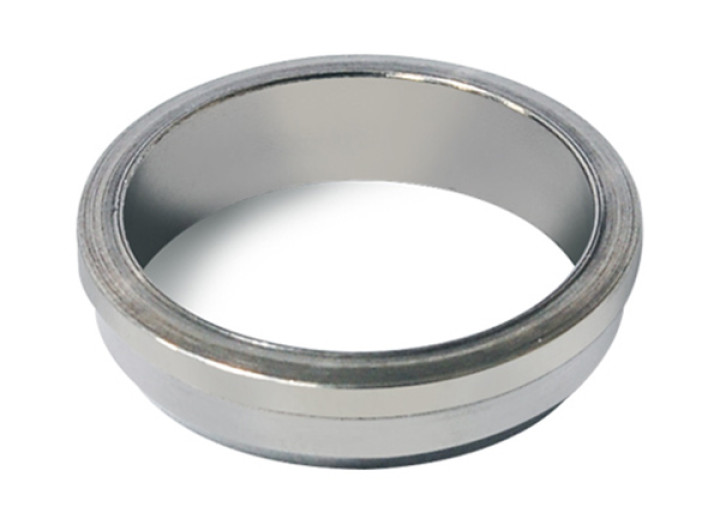

Lok Type Fitting Lok Fitting - Back Ferrule
| 製品名 | Lok Fitting - Back Ferrule |
|---|---|
| 特長 | Double Ferrule Design |
| 特長 | 極低温の~高温(Max 380℃)まで安全に使用することができる。 |
| 特長 | 寸法、金属、機械均一性が優れており、締結後分離と再組立が容易である。 |
| 特長 | 直線フィッティング製品はASTM A-479 Stainless steel 316材質で製作。 |
| 特長 | Elbow、Tee、Cross・フィッティング製品はASTM A-182鍛造Stainless steel 316材質で製作。 |
目録
- PREVIOUSLok Fitting - Ferrule Set
- NEXTLok Fitting - Front Ferrule
본문

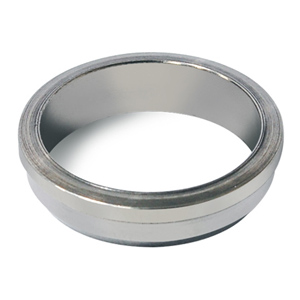

Detail view
Lok Fitting플랜트 산업, 화학, 정유, 워터젯, 연구분야 등 산업 전반의 다양한 공정과 시스템 설비 구성에 활용
|
| FLUXLOKは当社のLok-Fitting製品ブランドであり、発電所、機械、配管装置、製品生産、製造設備、複合産業設備、プラント産業、化学、精油、WATER-JET、研究分野,油,ガスなど産業全般にわたる様々なシステム設備と構成に活用することができます。 |
|
Features製品の特徴をご案内いたします。
|
 Double Ferrule Design ANSI B31.1、ANSI 31.3規格に合わせてデザイン。. 極低温の~高温(Max 380℃)まで安全に使用することができる。. 寸法、金属、機械均一性が優れており、締結後分離と再組立が容易である。. NPT(National pipe thread)threads供給可能。 最初設備(締結)から一貫した測定可能。. 直線フィッティング製品はASTM A-479 Stainless steel 316材質で製作。 Elbow、Tee、Cross・フィッティング製品はASTM A-182鍛造Stainless steel 316材質で製作。 資料 : [チュービング畏敬経度]
|
|
Structure製品別の構造図をご案内いたします。
|

|
|
Specification製品別のモデル名、仕様、寸法をご案内いたします。
|
|
すべての寸法は参照用で実際サイズと違うことができます。 その他詳細な事項はメールに問い合わせてください。 最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。
|
|
Informationferrule構造情報をご案内いたします。
|
 Double ferruleで密閉と締結作用が分離されている。 Front ferruleはフィッティング胴体につながってチュービング外部直径で1次密閉を助ける。 Back ferruleは軸方向にFront ferruleを内側に押してヒンジ作用をしてチュービングをしっかりと締結する。
|
|
AssemblyFittingとTubeの組み立て過程をご案内します。
|
 1. のチューブをフィッティングの内側最後まで押し進めてナットを手でしっかり締めます。 2. ナットをレンチでの引き締め前に回転開始点の位置を6度方向に表示します。 3. フィッティング胴体はゆれないように固定した後、ナットを9時方向に1と1/4周締めます。 |
|
Application様々な分野に適用された製品を確認してみてください。
|
 FLUXLOKは当社のLok-Fitting製品を代表する商標名です。 HIFLUX FLUXLOK Lok Fitting 製品は化学、精油、water-jet、研究分野、ガス産業などに多様に活用することができます。 組み立てする過程でトルクが伝達されないため、Tubingに影響しません。 均一な規格と機械的性質に最初の締結の際、締めの状態を確認できます。 |
 |
