    Lok Type Products

    プラント産業、化学、精油など産業全般の多様な工程とシステム設備構成に活用

    Lok Type Valve Lok Type Valve - Ball Valve (HBV1)

    製品名 Lok Type Valve - Ball Valve (HBV1)
    最大使用圧力 3,000psi (206bar)
    特長 双方向の流れが可能な一体型デザインの係長用Ball Valve.
    特長 Stainless Steel 316 Body
    特長 1/8"~1" Lok Fitting & NPT Outlet Port.
    特長 ON&OFFタイプの弁(100%)。
    特長 パネル(Panel)に固定が可能。

    目録

    본문

    Detail view
    Lok Type Valve플랜트 산업, 화학, 정유, 워터젯, 연구분야 등 산업 전반의 다양한 공정과 시스템 설비 구성에 활용

    • 락타입 밸브(Lok Type Valve) Ball Valve (HBV1)
      • Lok Type Valve - Ball Valve (HBV1)
      • 双方向の流れが可能な一体型デザインの係長用Ball Valve.
      • 最大使用圧力 : 3,000psi (206bar) Ball Valve.
      • Stainless Steel 316 Body.
      • 1/8"~1" Lok Fitting & NPT Outlet Port.
      • ON&OFFタイプの弁(100%)。
      • パネル(Panel)に固定が可能。
      • 資料 : [チュービング畏敬経度]
    FLUXLOKは当社のLok-Fitting製品ブランドであり、発電所、機械、配管装置、製品生産、製造設備、複合産業設備、プラント産業、化学、精油、WATER-JET、研究分野,油,ガスなど産業全般にわたる様々なシステム設備と構成に活用することができます。
    Features製品の特徴をご案内いたします。
    ico_dot.gif 双方向の流れが可能な一体型デザインの係長用Ball Valve.
    ico_dot.gif 最大使用圧力 : 5,000psi (344bar).
    ico_dot.gif 使用温度範囲 : -53~148℃ (-65~300°F).
    ico_dot.gif Stainless Steel 316 Body.
    ico_dot.gif 1/8"~1" Lok Fitting & NPT Outlet Port.
    ico_dot.gif ON&OFFタイプの弁(100%)。
    ico_dot.gif パネル(Panel)に固定が可能。
    ico_dot.gif 少ない力でも簡単に操作が可能な小型タイプの対流量設計。.
    ico_dot.gif 密閉のためのシステム圧力は必要ありません。
    ico_dot.gif 幼体の残留空間なし。
    ico_dot.gif 資料 : [チュービング畏敬経度]
    Specification製品別のモデル名、仕様、寸法をご案内いたします。
    ico_dot.gif すべての寸法は参照用で実際サイズと違うことができます。
    ico_dot.gif その他詳細な事項はメールに問い合わせてください。
    ico_dot.gif 最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。

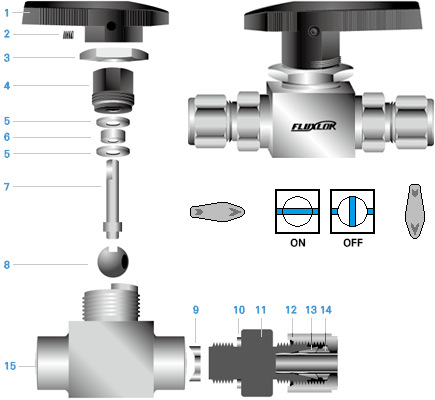

    Structure製品別の構造図をご案内いたします。
    lok fitting


      構成要素
    (Component)
    材質(Material)
    Brass Steel
    1 Hand wheel Nylon with inserts
    2 Mounting Bolt Stainless steel
    3 Lock Nut Brass 304, 316SS
    4 Adjusting Bolt
    5 Pad
    6 Top Packing PTFE, PCTFE, PEEK
    7 Valve Stem Brass 304, 316SS
    8 Ball
    9 Ball Packing PTFE, PCTFE
    10 Sealing Pad
    11 Connector Body Brass 304, 316SS
    12 Nut
    13 Front Ferrule
    14 Back Ferrule
    15 Body
    Information製品詳細情報をご案内いたします。
    温度による圧力等級

    ico_dot.gif 温度変化の激しい屋外環境、高温工程を考慮して設計した。
    ico_dot.gif 温度変化の激しい環境に設置する場合パッキン調整の必要。

    Body Material Sealing Material 最大使用圧力 温度
    Carbon Steel PTFE 1500psi (103bar) -46 ~ 232°C
    (-51 ~ 450°F)
    PCTFE 6000psi (412bar)
    PEEK
    Stainless Steel PTFE 1500psi (103bar)
    PCTFE 6000psi (412bar)
    PEEK
    Brass PTFE 1500psi (103bar)
    PCTFE 3000psi (206bar)


    流量データ/テスト

    流量係数
    (Cv)
    大気圧で 圧力降下(△p), psi (bar)
    10 (0.68) 50 (3.4) 100 (6.8) 10 (0.68) 50 (3.4) 100 (6.8)
    空気流量
    sth ft3/min (sth L/min)
    水流量
    U. S. gal/min (sth L/min)
    0.06 0.7 (19) 1.8 (50) 3.2 (90) 0.2 (0.7) 0.4 (1.5) 0.6 (2.2)
    0.10 1.1 (31) 3.0 (84) 5.3 (150) 0.3 (1.1) 0.7 (2.6) 1.0 (3.7)
    0.15 1.7 (48) 4.5 (120) 8.0 (220) 0.4 (1.5) 1.0 (3.7) 1.5 (5.6)
    0.20 2.3 (65) 6.0 (160) 11 (310) 0.6 (2.2) 1.4 (5.2) 2.0 (7.5)
    0.30 3.4 (96) 9.0 (250) 16 (450) 0.9 (3.4) 2.1 (7.9) 3.0 (11)
    0.35 4.0 (110) 10 (280) 19 (530) 1.1 (4.1) 2.4 (9.0) 3.5 (13)
    0.50 5.6 (150) 15 (420) 27 (760) 1.6 (6.0) 3.5 (13) 5.0 (18)
    0.80 9.0 (250) 24 (670) 42 (1100) 2.5 (9.4) 5.6 (21) 8.0 (30)
    1.2 14 (390) 36 (1000) 64 (1800) 3.8 (14) 8.5 (32) 12 (45)
    1.5 17 (480) 45 (1200) 80 (2200) 4.7 (17) 11 (41) 15 (56)
    2.0 22 (620) 60 (1600) 100 (2800) 6.3 (23) 14 (52) 20 (75)
    2.6 29 (820) 78 (2200) 140 (3900) 8.2 (31) 18 (68) 26 (98)
    3.0 34 (960) 90 (2500) 160 (4500) 9.5 (35) 21 (79) 30 (110)
    3.8 43 (1200) 110 (3100) 200 (5600) 12 (45) 27 (100) 38 (140)
    4.6 52 (1400) 140 (3900) 240 (6700) 15 (56) 33 (120) 46 (170)
    6.3 71 (2000) 190 (5300) 330 (9300) 20 (75) 45 (170) 63 (230)
    10 110 (3150) 290 (8400) 510 (14000) 31 (110) 72 (280) 98 (360)
    12 130 (3600) 360 (10000) 640 (18000) 38 (140) 85 (320) 120 (450)





    ico_dot.gif すべての製品は工場で1,000psig(69 bar)で窒素で検査をします。
    ico_dot.gif Seatの最大許容漏洩率は0.1 std cm3/minです。
    AssemblyFittingとTubeの組み立て過程をご案内します。


    1. のチューブをフィッティングの内側最後まで押し進めてナットを手でしっかり締めます。
    2. ナットをレンチでの引き締め前に回転開始点の位置を6度方向に表示します。
    3. フィッティング胴体はゆれないように固定した後、ナットを9時方向に1と1/4周締めます。
    Application様々な分野に適用された製品を確認してみてください。
    ico_dot.gif fluxlok_logo.gifFLUXLOKは当社のLok-Fitting製品を代表する商標名です。
    ico_dot.gif HIFLUX FLUXLOK Lok Fitting 製品は化学、精油、water-jet、研究分野、ガス産業などに多様に活用することができます。
    ico_dot.gif 組み立てする過程でトルクが伝達されないため、Tubingに影響しません。
    ico_dot.gif 均一な規格と機械的性質に最初の締結の際、締めの状態を確認できます。

    化学、精油、研究、油、ガス産業など多様な分野で活用が可能です。
