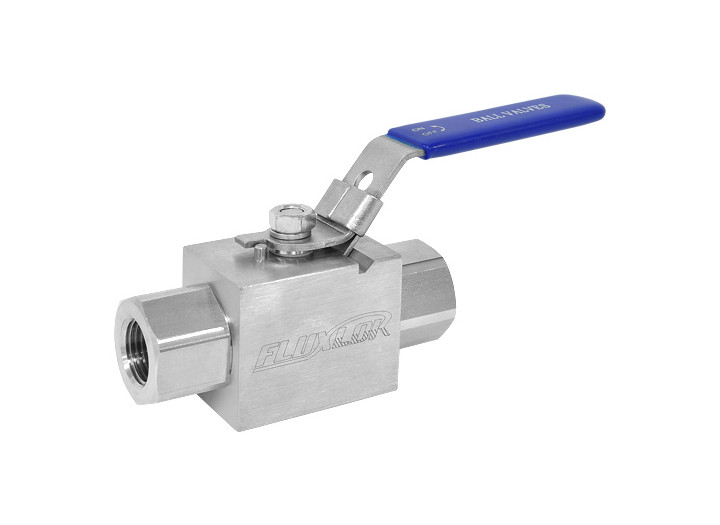

Lok Type Valve Lok Type Valve - Ball Valve (HBV10-NF)
| 製品名 | Lok Type Valve - Ball Valve (HBV10-NF) |
|---|---|
| 最大使用圧力 | 3,000psi (206bar) |
| End Connection | NPT Female Port |
| 特長 | Stainless Steel 316 Body |
| 特長 | 1/8"~1" Lok Fitting & NPT Outlet Port. |
| 特長 | 両方向流体制御。 |
| 特長 | バルブステムと弁が分離するタイプで上部Sealingパッキン調整可能。 |
目録
본문
Detail view
Lok Type Valve플랜트 산업, 화학, 정유, 워터젯, 연구분야 등 산업 전반의 다양한 공정과 시스템 설비 구성에 활용
|
| FLUXLOKは当社のLok-Fitting製品ブランドであり、発電所、機械、配管装置、製品生産、製造設備、複合産業設備、プラント産業、化学、精油、WATER-JET、研究分野,油,ガスなど産業全般にわたる様々なシステム設備と構成に活用することができます。 |
|
Features製品の特徴をご案内いたします。
|
 最大使用圧力 : 3,000psi (206bar) Ball Valve. End Connection : NPT Female Port. Stainless Steel 316 Body. 1/8"~1" Lok Fitting & NPT Outlet Port. 両方向流体制御。. バルブステムと弁が分離するタイプで上部Sealingパッキン調整可能。. パネル(Panel)に固定が可能。 少ない力でも簡単に操作が可能な小型タイプの対流量設計。. 資料 : [チュービング畏敬経度]
|
|

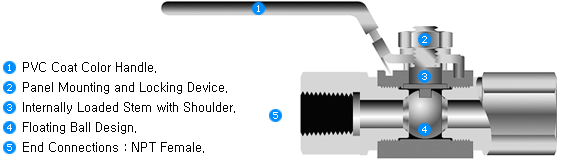

Structure製品別の構造図をご案内いたします。
|
|
|
Specification製品別のモデル名、仕様、寸法をご案内いたします。
|
|
すべての寸法は参照用で実際サイズと違うことができます。 その他詳細な事項はメールに問い合わせてください。 最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。
|
|
Information製品詳細情報をご案内いたします。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
温度による圧力等級 温度変化の激しい屋外環境、高温工程を考慮して設計した。 温度変化の激しい環境に設置する場合パッキン調整の必要。

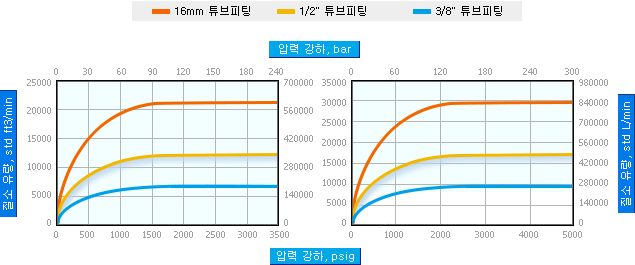

流量データ/テスト
 すべての製品は工場で1,000psig(69 bar)で窒素で検査をします。 Seatの最大許容漏洩率は0.1 std cm3/minです。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
AssemblyFittingとTubeの組み立て過程をご案内します。
|
 1. のチューブをフィッティングの内側最後まで押し進めてナットを手でしっかり締めます。 2. ナットをレンチでの引き締め前に回転開始点の位置を6度方向に表示します。 3. フィッティング胴体はゆれないように固定した後、ナットを9時方向に1と1/4周締めます。 |
|
Application様々な分野に適用された製品を確認してみてください。
|
 FLUXLOKは当社のLok-Fitting製品を代表する商標名です。 HIFLUX FLUXLOK Lok Fitting 製品は化学、精油、water-jet、研究分野、ガス産業などに多様に活用することができます。 組み立てする過程でトルクが伝達されないため、Tubingに影響しません。 均一な規格と機械的性質に最初の締結の際、締めの状態を確認できます。 |
 |
