    ハイフラックスは今日より一歩進んでいきます。

    Lok Type Products

    プラント産業、化学、精油など産業全般の多様な工程とシステム設備構成に活用

    Lok Type Valve Lok Type Valve - Filter(Coaxial filter)

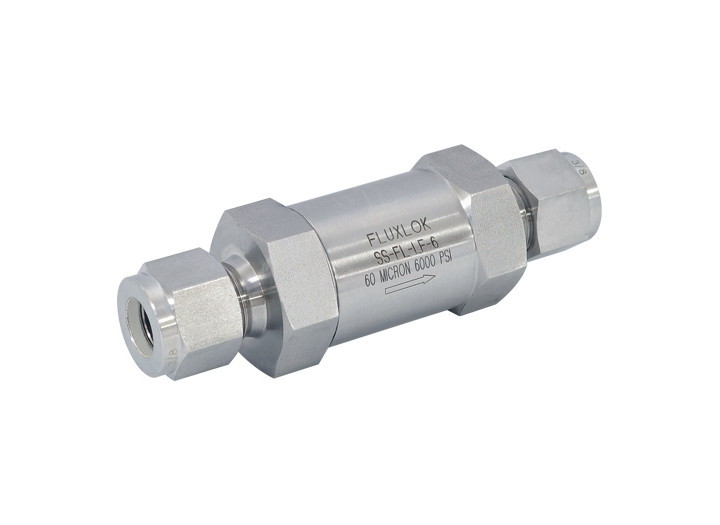

    製品名 Lok Type Valve - Filter(Coaxial filter)
    最大使用圧力 6,000psi (413bar)
    特長 制限的な空間での活用が適合したインラインフィルター。
    特長 システムから流入された微細汚染物質除去。
    特長 Replaceable Filter element
    特長 60μ(マイクロン)Sintered Type内部フィルター使用。
    特長 寸法、金属、機械均一性が優れており、締結後分離と再組立が容易である。

    目録

    본문

    Detail view
    Lok Type Valve플랜트 산업, 화학, 정유, 워터젯, 연구분야 등 산업 전반의 다양한 공정과 시스템 설비 구성에 활용

    • 락타입 밸브(Lok Type Valve) Needle valve(NVS1)

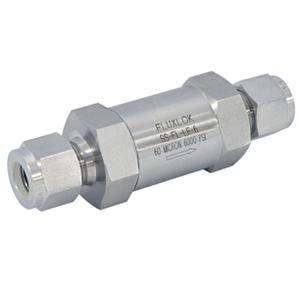

      • Lok Type Valve - Filter(Coaxial filter)
      • 最大使用圧力 : 6,000psi (413bar).
      • Stainless Steel 316 Body.
      • 制限的な空間での活用が適合したインラインフィルター。.
      • システムから流入された微細汚染物質除去。.
      • Replaceable Filter element.
      • 60μ(マイクロン)Sintered Type内部フィルター使用。.
      • 寸法、金属、機械均一性が優れており、締結後分離と再組立が容易である。.
      • 資料 : [チュービング畏敬経度]
      購入する ↘
    FLUXLOKは当社のLok-Fitting製品ブランドであり、発電所、機械、配管装置、製品生産、製造設備、複合産業設備、プラント産業、化学、精油、WATER-JET、研究分野,油,ガスなど産業全般にわたる様々なシステム設備と構成に活用することができます。
    Features製品の特徴をご案内いたします。
    ico_dot.gif 最大使用圧力 : 6,000psi (413bar).
    ico_dot.gif Stainless Steel 316 Body.
    ico_dot.gif 制限的な空間での活用が適合したインラインフィルター。.
    ico_dot.gif システムから流入された微細汚染物質除去。.
    ico_dot.gif Replaceable Filter element.
    ico_dot.gif 60μ(マイクロン)Sintered Type内部フィルター使用。.
    ico_dot.gif 寸法、金属、機械均一性が優れており、締結後分離と再組立が容易である。.
    ico_dot.gif 資料 : [チュービング畏敬経度]
    Specification製品別のモデル名、仕様、寸法をご案内いたします。
    製品詳細仕様を見る
    ico_dot.gif すべての寸法は参照用で実際サイズと違うことができます。
    ico_dot.gif その他詳細な事項はメールに問い合わせてください。
    ico_dot.gif 最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。

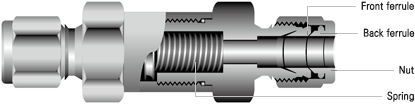

    Structure製品別の構造図をご案内いたします。
    lok fitting


    構成要素
    (Component)    		 材質 (Body Materials)
    材質 等級(Material Grade) / ASTM 仕様
    316SS 真鍮(Copper)
    Body 316SS/A479 Brass/B16
    Filtering Element 316SS
    Spring 302SS
    Gasket 316SS Silver Plated AI/B-209
    Ferrule Nut シルバーメッキ SS/A-276
    Front Ferrule
    Rear Ferrule
    Information製品詳細情報をご案内いたします。
    温度による圧力等級

    End Connection 1/8", 1/4", 6mm 3/8", 1/2", 8~12mm All Sizes
    材質 316SS Brass
    温度, °F (°C) 作動 圧力
    Min Max psi (bar)
    -20 (-28)

         		 100 (37)
    200 (93)
    300 (148)    		 3000 (207)
    2580 (178)
    2330 (161)    		 2500 (172)
    2150 (148)
    1940 (134)    		 1000 (69)
    780 (54)
    680 (47)
      400 (204)
    500 (260)
    600 (315)    		 2140 (148 )
    1990 (137)
    1880 (130)    		 1780 (123)
    1660 (114)
    1560 (108)
    650 (343)
    700 (371)
    750 (398)    		 1845 (127)
    1800 (124)
    1760 (121)    		 1540 (106)
    1500 (103)
    1460 (101)
    800 (426)
    850 (454)
    900 (482)    		 1725 (119)
    1690 (117)
    1640 (113)    		 1440 (99)
    1410 (97)
    1360 (94)


    流量データ/テスト

    엘리먼트
    공칭 기공 크기
    		 入口圧力, psig (bar) 圧力降下, psi (bar)
    5 (0.34) 10 (0.68) 15 (1.0) 10 (0.68) 50 (3.4) 100 (6.8)
    μm 空気流量, sth ft3/min (sth L/min) 水流量, U.S. gal/min (L/min)
    Connection size : 1/8" (in)
    0.5
    2
    7    		 0.04 (1.1)
    0.2 (5.7)
    0.5 (14.2)    		 0.06 (1.7)
    0.4 (11.3)
    0.9 (25.5)    		 0.12 (3.4)
    0.6 (17.0)
    1.2 (34.0)    		 0.01 (0.03)
    0.08 (0.3)
    0.1 (0.4)    		 0.04 (0.15)
    0.24 (0.9)
    0.3 (1.1)    		 0.12 (1.1)
    0.4 (1.5)
    0.48 (1.8)
    15
    60
    90    		 0.8 (22.7)
    1.7 (48.1)
    1.8 (51.0)    		 1.3 (36.8)
    2.2 (62.3)
    2.2 (62.3)    		 1.5 (42.5)
    2.4 (68.0)
    2.6 (73.6)    		 0.12 (0.5)
    0.15 (0.6)
    0.2 (0.8)    		 0.36 (1.4)
    0.5 (1.9)
    0.5 (1.9)    		 0.58 (2.2)
    0.6 (2.3)
    0.6 (2.3)
    40, 140, 200 1.8 (51.0) 2.3 (65.1) 2.6 (73.6) 0.2 (0.8) 0.5 (1.9) 0.7 (2.6)
    Connection size : 3/8" (in), 1/2", 8~12 (mm)
    0.5
    2    		 0.12 (3.4)
    0.6 (17.0)    		 0.26 (7.4)
    1.4 (39.6)    		 0.48 (13.6)
    2.3 (65.1)    		 0.004 (0.15)
    0.24 (0.9)    		 0.17 (0.6)
    0.86 (3.3)    		 0.29 (1.1)
    1.3 (4.9)
    7
    15
    60    		 1.2 (34.0)
    1.4 (39.6)
    3.1 (87.8)    		 2.9 (82.1)
    2.9 (82.1)
    5.9 (167.1)    		 4.7 (133.1)
    4.7 (133.1)
    8.5 (240.7)    		 0.4 (1.5)
    0.5 (1.9)
    0.8 (3.0)    		 1.3 (4.9)
    1.3 (4.9)
    2.7 (10.2)    		 2 (7.6)
    2.1 (7.9)
    3.9 (14.8)
    90
    40, 140, 200    		 4.1 (116.1)
    4.7 (133.1)    		 7.5 (212.4)
    8.8 (249.2)    		 10 (283.2)
    12 (339.8)    		 1.1 (4.2)
    1.2 (4.5)    		 3.4 (12.9)
    4.2 (15.9)    		 4.9 (18.5)
    5.6 (21.2)
    Connection size : 3/8" (in), 1/2", 8~12 (mm)
    0.5
    2
    7    		 0.36 (10.2)
    1.4 (39.6)
    1.8 (51.0)    		 0.86 (24.4)
    2.8 (79.3)
    4.2 (118.9)

    1.6 (45.3)
    4 (113.3)
    6.8 (192.6)

    		 0.09 (0.3)
    0.26 (1.0)
    0.64 (2.4)    		 0.4 (1.5)
    1.1 (4.2)
    2.2 (8.3)    		 0.76 (2.9)
    1.6 (6.1)
    3.5 (13.2)
    15
    60
    90    		 1.8 (51.0)
    5.1 (144.4)
    6.1 (172.7)    		 4.9 (138.8)
    10 (283.3)
    11 (311.5)

    7.9 (223.7)
    15 (424.8)
    16 (453.1)

    		 0.84 (3.2)
    1.5 (5.7)
    1.7 (6.4)    		 2.6 (9.8)
    4.8 (18.2)
    5.5 (20.8)    		 4.1 (15.5)
    6.7 (25.4)
    7.6 (28.8)
    40, 140, 200 7.2 (203.9) 14 (396.4) 20 (566.3) 2.4 (9.1) 7.2 (27.3) 10 (37.9)
    AssemblyFittingとTubeの組み立て過程をご案内します。


    1. のチューブをフィッティングの内側最後まで押し進めてナットを手でしっかり締めます。
    2. ナットをレンチでの引き締め前に回転開始点の位置を6度方向に表示します。
    3. フィッティング胴体はゆれないように固定した後、ナットを9時方向に1と1/4周締めます。
    Application様々な分野に適用された製品を確認してみてください。
    ico_dot.gif fluxlok_logo.gifFLUXLOKは当社のLok-Fitting製品を代表する商標名です。
    ico_dot.gif HIFLUX FLUXLOK Lok Fitting 製品は化学、精油、water-jet、研究分野、ガス産業などに多様に活用することができます。
    ico_dot.gif 組み立てする過程でトルクが伝達されないため、Tubingに影響しません。
    ico_dot.gif 均一な規格と機械的性質に最初の締結の際、締めの状態を確認できます。
    化学、精油、研究、油、ガス産業など多様な分野で活用が可能です。
