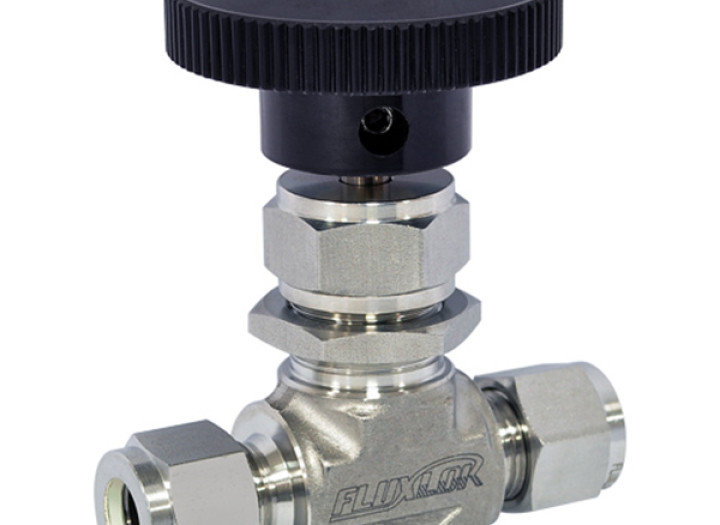

Lok Type Valve Lok Type Needle Valve - NVP1
| 製品名 | Lok Type Valve - Needle Valve (NVP1) |
|---|---|
| 最大使用圧力 | 5,000psig (345bar) @ 100°F (38℃). |
| 最大使用温度 | 315℃ (600°F). |
| 特長 | Live-Loaded Packing System Integral-Bonnet Needle Valves. |
| 特長 | Stainless Steel 316 素材使用. |
| 特長 | パネル(Panel)固定/IN-Line固定すべて可能。. |
| 特長 | プラスチックラウンド(Round)タイプハンドル使用。 |
目録
- PREVIOUSLok Type Needle Valve - NVS1
- NEXT次の商品はありません。
본문
Detail view
Lok Type Valveプラント産業、化学、精油、ウォータージェット、研究分野など産業全般の多様な工程やシステム設備構成に活用
|
| FLUXLOKは当社のLok-Fitting製品ブランドであり、発電所、機械、配管装置、製品生産、製造設備、複合産業設備、プラント産業、化学、精油、WATER-JET、研究分野,油,ガスなど産業全般にわたる様々なシステム設備と構成に活用することができます。 |
|
Features製品の特徴をご案内いたします。
|
 ボンネット一体型の小型ニードルバルブ。 最大使用圧力 : 5,000psig (345bar) @ 100°F (38℃). 最大使用温度 : 315℃ (600°F). Stainless Steel 316 Body. パネル(Panel)固定/IN-Line固定すべて可能。 プラスチックラウンド(Round)タイプハンドル使用。 StemのLeakageを防止できるようにPacking Nutを調整できるようにデザインされた。 資料 : [チュービング畏敬経度] |
|
Specification製品別のモデル名、仕様、寸法をご案内いたします。
|
|
すべての寸法は参照用で実際サイズと違うことができます。 その他詳細な事項はメールに問い合わせてください。 最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。
|
|
Structure製品別の構造図をご案内いたします。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Information製品詳細情報をご案内いたします。
|
||||||||||||||||||||||||||||||
| 温度による圧力等級 | ||||||||||||||||||||||||||||||
| PCTFE Stem TipがいるSoft Seat Stemを使用した場合、最大93°C(200°F)。 UHMWPE Packingを使用した場合、最大121°C(250°F)。 PFA Packingを使用した場合、最大232°C(450°F)。 PEEK Packingを使用した場合、最大315°C(600°F)。 |
||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
| 流量データ/テスト |
 |
| すべての製品は工場で1,000psig(69 bar)で窒素で検査をします。 Seatの最大許容漏洩率は0.1 std cm3/minです。 外部で漏えい検査をするとき漏洩液体が検知されればなりません。 |
| Panel Mounting |
 |
| 分解 1. ハンドルにムードボルトを解いてハンドルを脱着する。 2. Packing固定ナットを脱着とパネルナットを脱着する。 3. 弁をパネルホールに挿入する。 再組立4. 脱着したパネルナットを再組立する。 5. Packing固定ナットを再組立する。(トークの値を与えず、手で固定する。) 6. ハンドルを元の席に付着してスクリュー(Stem)以上の有無を確認する。 7. Packing固定ナットをトークの値に合わせて付着した後、異常の有無を確認する。 |
|
AssemblyFittingとTubeの組み立て過程をご案内します。
|
 1. のチューブをフィッティングの内側最後まで押し進めてナットを手でしっかり締めます。 2. ナットをレンチでの引き締め前に回転開始点の位置を6度方向に表示します。 3. フィッティング胴体はゆれないように固定した後、ナットを9時方向に1と1/4周締めます。 |
|
Application様々な分野に適用された製品を確認してみてください。
|
 FLUXLOKは当社のLok-Fitting製品を代表する商標名です。 HIFLUX FLUXLOK Lok Fitting 製品は化学、精油、water-jet、研究分野、ガス産業などに多様に活用することができます。 組み立てする過程でトルクが伝達されないため、Tubingに影響しません。 均一な規格と機械的性質に最初の締結の際、締めの状態を確認できます。 |
 |
