    ハイフラックスは今日より一歩進んでいきます。

    Lok Type Products

    プラント産業、化学、精油など産業全般の多様な工程とシステム設備構成に活用

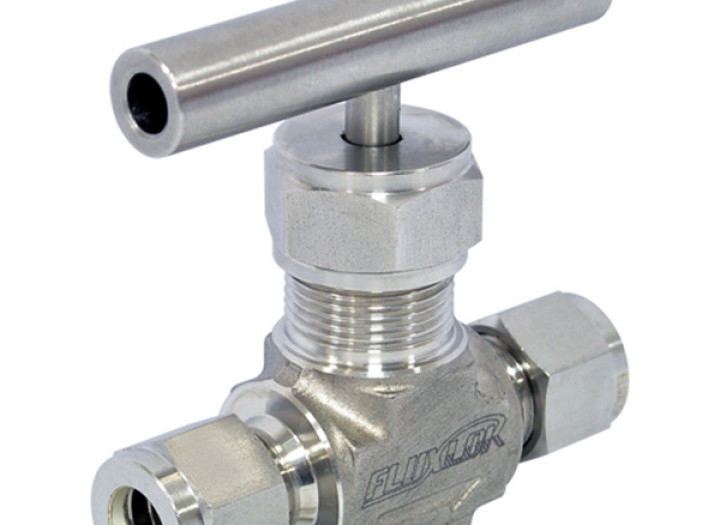

    Lok Type Valve Lok Type Valve - Needle Valve (NVS1)

    製品名 Lok Type Valve - Needle Valve (NVS1)
    最大使用圧力 5,000psig (344bar)
    最大使用温度 315℃ (600°F).
    特長 Live-Loaded Packing System Integral-Bonnet Needle Valves.
    特長 Stainless Steel 316 素材使用.
    特長 パネル(Panel)固定/IN-Line固定すべて可能。.
    特長 StemのLeakageを防止できるようにPacking Nutを調整できるようにデザインされた。

    目録

    본문

    Detail view
    Lok Type Valve플랜트 산업, 화학, 정유, 워터젯, 연구분야 등 산업 전반의 다양한 공정과 시스템 설비 구성에 활용

    • 락타입 밸브(Lok Type Valve) Needle valve(NVP1)
      • Lok Type Valve - Needle Valve (NVS1)
      • Live-Loaded Packing System Integral-Bonnet Needle Valves..
      • 最大使用圧力 : 5,000psig (344bar).
      • 最大使用温度 : 315℃ (600°F).
      • Stainless Steel 316 素材使用.
      • パネル(Panel)固定/IN-Line固定すべて可能。.
      • StemのLeakageを防止できるようにPacking Nutを調整できるようにデザインされた。
      • 資料 : [チュービング畏敬経度]
      購入する ↘
    FLUXLOKは当社のLok-Fitting製品ブランドであり、発電所、機械、配管装置、製品生産、製造設備、複合産業設備、プラント産業、化学、精油、WATER-JET、研究分野,油,ガスなど産業全般にわたる様々なシステム設備と構成に活用することができます。
    Features製品の特徴をご案内いたします。
    ico_dot.gif Live-Loaded Packing System Integral-Bonnet Needle Valves..

    ico_dot.gif 最大使用圧力 : 5,000psig (344bar).
    ico_dot.gif 最大使用温度 : 315℃ (600°F).
    ico_dot.gif Stainless Steel 316 Body.
    ico_dot.gif パネル(Panel)固定/IN-Line固定すべて可能。
    ico_dot.gif プラスチックラウンド(Round)タイプハンドル使用。
    ico_dot.gif StemのLeakageを防止できるようにPacking Nutを調整できるようにデザインされた。
    ico_dot.gif 資料 : [チュービング畏敬経度]
    Specification製品別のモデル名、仕様、寸法をご案内いたします。
    製品詳細仕様を見る
    ico_dot.gif すべての寸法は参照用で実際サイズと違うことができます。
    ico_dot.gif その他詳細な事項はメールに問い合わせてください。
    ico_dot.gif 最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。
    Structure製品別の構造図をご案内いたします。
    lok fitting
      構成要素
    (Component)    		 材質(Material)
    材質 等級 / ASTM 仕様
    316SS 真鍮(Copper) ガン(Steel) 合金(Alloy)
    1 Bar Handle 316SS/A276 -
    Handle Pin, Set screw S17400/A564
    2 Round Handle Phenolic with brass insert
    Set Screw Nickel cadmium-plated steel
    3 Packing Nut 316SS/A276 360/B16 12L14/A108 R405/B164
    4 Cap 304SS/A240, A167
    5 Filling Spring S17700/A693
    6 Filling Cap 316SS/A240, A276, B783
    7 Upper Filling PFA/D3307
    8 Bottom Filling
    9 Bottom Cap 316SS/A240 400/B127
    10 판넬 너트 316SS 360/B16 316SS
    11 조절형 스템 크롬 도금
    316SS/A276    		 316SS/A276 R405/B164
    12 V형 스템
    13 소프트시트 스템
    스템 팁 PCTFE/D1430
    14 바디 316SS/A182 377/B283 11L17/A108 400/B564
    Information製品詳細情報をご案内いたします。
    温度による圧力等級

    ico_dot.gif PCTFE Stem TipがいるSoft Seat Stemを使用した場合、最大93°C(200°F)。
    ico_dot.gif UHMWPE Packingを使用した場合、最大121°C(250°F)。
    ico_dot.gif PFA Packingを使用した場合、最大232°C(450°F)。
    ico_dot.gif PEEK Packingを使用した場合、最大315°C(600°F)。

    ASME Grade 2080 該当なし 1500
    Meterial Grade 2.2 該当なし 3.4
    Meterial Name 316SS 真鍮(Copper) ガン(Steel) 合金(Alloy 400)
    温度, °F (°C) 使用圧力, psig (bar)
    -65 (-53) ~ -20 (-28)
    -20 (-28) ~ 100 (-37)
    200 (93)
    250 (121)
    300 (148)    		 5000 (344)
    5000 (344)
    4295 (295)
    4085 (281)
    3875 (266)    		 3000 (206)
    3000 (206)
    2350 (161)
    2200 (151)
    2050 (141)    		 -
    3000 (206)
    2730 (188)
    2695 (185)
    2660 (183)    		 3000 (206)
    3000 (206)
    2640 (181)
    2555 (176)
    2470 (170)
    350 (176)
    400 (204)
    450 (232)
    500 (260)
    600 (315)    		 3715 (255)
    3560 (245)
    3435 (236)
    3310 (228)
    3130 (215)    		 1470 (101
    390 (26)
    -
    -
    -    		 2615 (180)
    -
    -
    -
    -    		 2430 (167)
    2390 (164)
    2380 (163)
    2375 (163)
    -


    流量データ/テスト



    ico_dot.gif すべての製品は工場で1,000psig(69 bar)で窒素で検査をします。
    ico_dot.gif Seatの最大許容漏洩率は0.1 std cm3/minです。
    ico_dot.gif 外部で漏えい検査をするとき漏洩液体が検知されればなりません。


    Panel Mounting
    ico_dot.gif 分解
    1. ハンドルにムードボルトを解いてハンドルを脱着する。
    2. Packing固定ナットを脱着とパネルナットを脱着する。
    3. 弁をパネルホールに挿入する。

    ico_dot.gif 再組立
    4. 脱着したパネルナットを再組立する。
    5. Packing固定ナットを再組立する。(トークの値を与えず、手で固定する。)
    6. ハンドルを元の席に付着してスクリュー(Stem)以上の有無を確認する。
    7. Packing固定ナットをトークの値に合わせて付着した後、異常の有無を確認する。
    AssemblyFittingとTubeの組み立て過程をご案内します。


    1. のチューブをフィッティングの内側最後まで押し進めてナットを手でしっかり締めます。
    2. ナットをレンチでの引き締め前に回転開始点の位置を6度方向に表示します。
    3. フィッティング胴体はゆれないように固定した後、ナットを9時方向に1と1/4周締めます。
    Application様々な分野に適用された製品を確認してみてください。
    ico_dot.gif fluxlok_logo.gifFLUXLOKは当社のLok-Fitting製品を代表する商標名です。
    ico_dot.gif HIFLUX FLUXLOK Lok Fitting 製品は化学、精油、water-jet、研究分野、ガス産業などに多様に活用することができます。
    ico_dot.gif 組み立てする過程でトルクが伝達されないため、Tubingに影響しません。
    ico_dot.gif 均一な規格と機械的性質に最初の締結の際、締めの状態を確認できます。
    化学、精油、研究、油、ガス産業など多様な分野で活用が可能です。
