    ハイフラックスは今日より一歩進んでいきます。

    Lok Type Products

    プラント産業、化学、精油など産業全般の様々な工程とシステム設備構成に活用

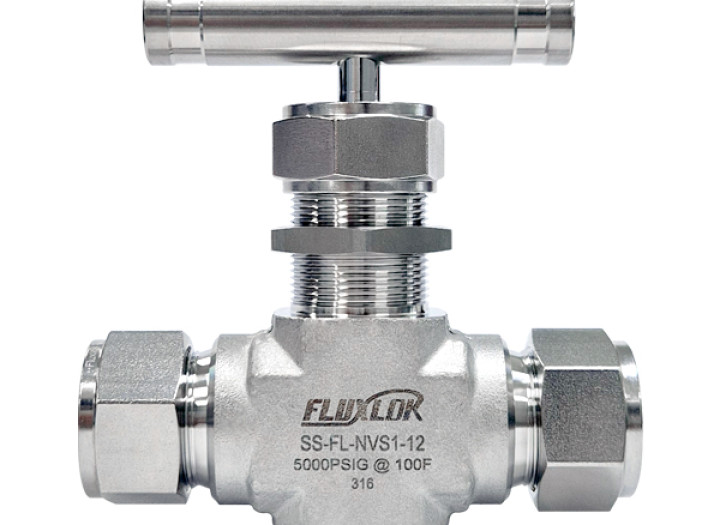

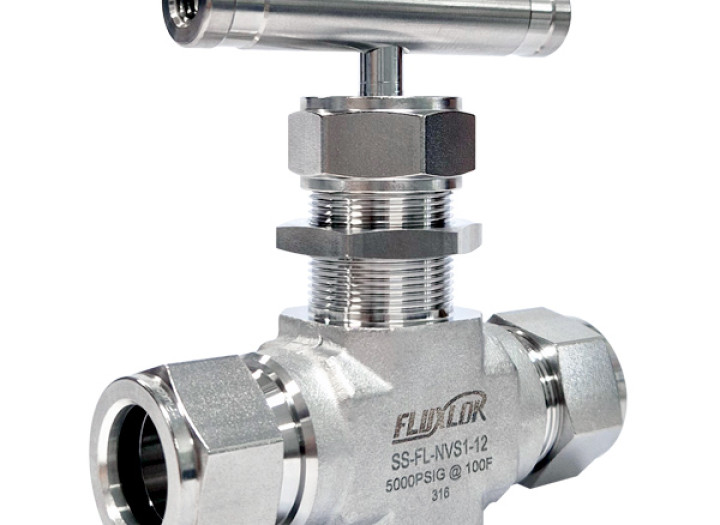

    Lok Type Valve Lok Type Valve - Needle Valve (NVS1) - 3/4 inch

    製品名 Lok Type Valve - Needle Valve (NVS1) - 3/4 inch
    最大使用圧力 5,000psig (345bar) @ 100°F (38℃).
    最大使用温度 -65°F(54℃ ) ~ 450°F (232℃)
    特長 安定的なLokチューブフィッティング先端、NPT及びISO準拠の雄ネジ/雌ネジ
    特長 高温用の金属対金属Veeステム
    特長 強力なクロムメッキのステムネジ山で長寿命を保障
    特長 パネル設置可能

    目録

    본문

    Detail view
    Lok Type Valveプラント産業、化学、精油、ウォータージェット、研究分野など産業全般の多様な工程やシステム設備構成に活用

    • Lok Type Valve - Needle valve(NVS1) - 3/4 inch
      • Lok Valve - Needle Valve (NVS1) - 3/4 inch
      • 最大使用圧力 : 5,000psig (345bar) @ 100°F (38℃).
      • 最大使用温度 : -65°F(54℃ ) ~ 450°F (232℃)
      • 安定的なLokチューブフィッティング先端、NPT及びISO準拠の雄ネジ/雌ネジ
      • 高温用の金属対金属Veeステム
      • 強力なクロムメッキのステムネジ山で長寿命を保障
      • パネル設置可能
      • パッキングの外部調整が可能
      ショッピングモールへ行く ↘
    FLUXLOKは当社のLok-Fitting製品ブランドであり、発電所、機械、配管装置、製品生産、製造設備、複合産業設備、プラント産業、化学、精油、WATER-JET、研究分野,油,ガスなど産業全般にわたる様々なシステム設備と構成に活用することができます。
    Features製品の特徴をご案内いたします。
    ico_dot.gif 最大使用圧力 : 5,000psig (345bar) @ 100°F (38℃).
    ico_dot.gif 最大使用温度 : -65°F(54℃ ) ~ 450°F (232℃)
    ico_dot.gif 安定的なLokチューブフィッティング先端、NPT及びISO準拠の雄ネジ/雌ネジ
    ico_dot.gif 高温用の金属対金属Veeステム
    ico_dot.gif 強力なクロムメッキのステムネジ山で長寿命を保障
    ico_dot.gif パネル設置可能
    ico_dot.gif パッキングの外部調整が可能
    Specification製品別のモデル名、仕様、寸法をご案内いたします。
    製品詳細仕様を見る
    ico_dot.gif すべての寸法は参考用に実際のサイズと異なることがあります。
    ico_dot.gif その他詳細な事項はメールに問い合わせてください。
    ico_dot.gif 最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。
    Structure製品別の構造図をご案内いたします。
    Lok Type Valve - Needle Valve (NVS1)
    Item Component Material / ASTM Specification
    Stainless Steel 316 Brass Alloy 400
    1 Body SS316/A182 Brass/B283 -
    2 Vee Stem SS316/A276 Alloy R-405
    3 Panel Nut SS316/A276 Brass/B16 SS316/A276
    4 Packing Ring SS316/A276 Alloy R-405/B164
    5 Inner Packing Standard : PTFE, Optional : PEEK
    6 Out Packing
    7 Packing Gland SS316/A276 Alloy R-405/B164
    8 Packing Nut SS316/A276 Brass/B16 Alloy R-405/B164
    9 Handle SS316/A276
    10 Set Screw SS304/A276
    Information製品の詳細情報をご案内します。
    温度による圧力等級

    ASME Material Group TABLE 2-2.2 N/A TABLE 2-3.4
    ASME Class Rating 2080 N/A 1500
    Meterial Name 316SS Brass Monel Alloy 400
    Temperature, °F (°C) Working Pressure, psig (bar)
    -65°F (-54°C) to 100 (38) 5000 (344) 3000 (206) 3000 (206)
    200 (93) 4295 (295) 2350 (161) 2640 (181)
    300 (148) 3875 (266) 2050 (141) 2470 (170)
    350 (176) 3710 (255) 1470 (101) 2430 (167)
    400 (204) 3560 (245) 390 (26) 2390 (164)
    450 (232) 3435 (236) - 2380 (163)


    Panel Mounting
    ico_dot.gif 分解
    1. ハンドルにムードボルトを解いてハンドルを脱着する。
    2. Packing固定ナットを脱着とパネルナットを脱着する。
    3. 弁をパネルホールに挿入する。

    ico_dot.gif 再組立
    4. 脱着したパネルナットを再組立する。
    5. Packing固定ナットを再組立する。(トークの値を与えず、手で固定する。)
    6. ハンドルを元の席に付着してスクリュー(Stem)以上の有無を確認する。
    7. Packing固定ナットをトークの値に合わせて付着した後、異常の有無を確認する。
    AssemblyFittingとTubeの組み立て過程をご案内します。


    1. のチューブをフィッティングの内側最後まで押し進めてナットを手でしっかり締めます。
    2. ナットをレンチでの引き締め前に回転開始点の位置を6度方向に表示します。
    3. フィッティング胴体はゆれないように固定した後、ナットを9時方向に1と1/4周締めます。
    Application様々な分野に適用された製品を確認してみてください。
    ico_dot.gif fluxlok_logo.gifFLUXLOKは当社のLok-Fitting製品を代表する商標名です。
    ico_dot.gif HIFLUX FLUXLOK Lok Fitting 製品は化学、精油、water-jet、研究分野、ガス産業などに多様に活用することができます。
    ico_dot.gif 組み立てする過程でトルクが伝達されないため、Tubingに影響しません。
    ico_dot.gif 均一な規格と機械的性質に最初の締結の際、締めの状態を確認できます。
    化学、精油、研究、油、ガス産業など多様な分野で活用が可能です。
