Features製品の特徴をご案内いたします。

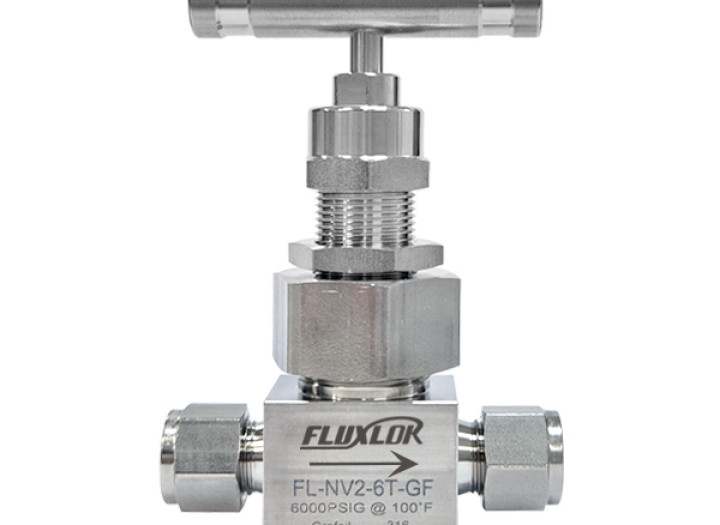

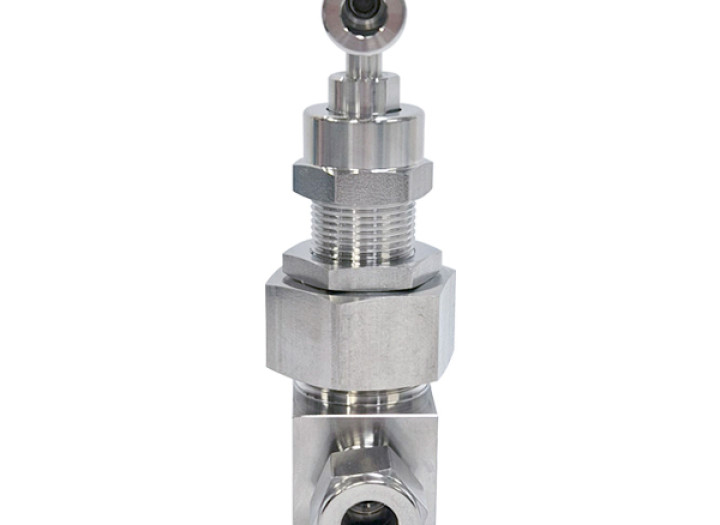

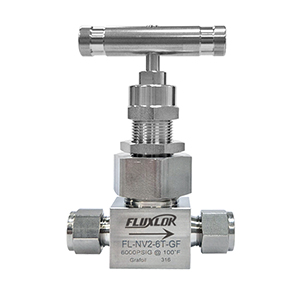

最大使用圧力 : 6,000psi(413bar) @ 100°F(38°C)  最大使用温度 : -65°F ~ 1,200°F (-54℃ ~ 648℃)  グラファイトパッキング(Graphite Packing)使用  標準材質316ステンレススチール。  バルブのステムが完全に開いている位置でボンネットの傾斜した角に合わせられるバックシート(back seating)構造で、 パッキングが損傷したときにボネットによる漏れを最大限に防止。  ネジ山の下に位置している非回転ステムとステムパッキングが標準設計。

Specification製品別のモデル名、仕様、寸法をご案内いたします。

製品詳細仕様を見る

すべての寸法は参考用に実際のサイズと異なることがあります。  その他詳細な事項はメールに問い合わせてください。  最も効果的なFittingのためにHifluxのFitting AccessoryとTube使用を推奨します。

Structure製品別の構造図をご案内いたします。

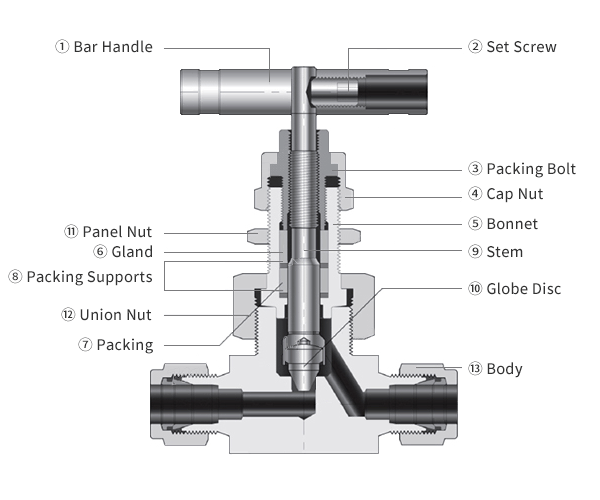

Item Component Material / ASTM Specification 1 Bar Handle SS316 2 Set screw Grade B8 TYPE 304/A193 3 Packing Bolt SS316 4 Cap nut SS316 5 Bonnet * SS316 6 Gland SS316 7 Packing * Graphite 8 Packing supports Reinfoced PTFE 9 Stem Hard Chrome-plated SS316 10 Globe disc TYPE630/A564 11 Panel nut SS316 12 Union nut SS316 13 Body * SS316

Information製品の詳細情報をご案内します。

技術データ

Valve Material Temperature Rating °F(°C) Pressure Rating @ -65°F to 100°F (-53°C to 38°C) SS316 -65°F ~ 100°F (-54℃ to 38℃) 6,000 psig (413 bar)

LOK端の接続部があるバルブの圧力等級は、チュービング材質と壁の厚さによって決められる。
バルブの圧力等級は、パイプ端及び接続チュービングの作動圧力によって制限されることがある。
標準Vee&Ballチップがあるバルブは、完全に開いているか完全に閉じている位置で使用できる設計。
すべてのバルブは工場で窒素ガスを使い1000psig(69bar)でテスト実施。
シートの最大許容漏れ量は0.1(SSCM)。

AssemblyFittingとTubeの組み立て過程をご案内します。

1. のチューブをフィッティングの内側最後まで押し進めてナットを手でしっかり締めます。 2. ナットをレンチでの引き締め前に回転開始点の位置を6度方向に表示します。 3. フィッティング胴体はゆれないように固定した後、ナットを9時方向に1と1/4周締めます。

Application様々な分野に適用された製品を確認してみてください。

FLUXLOKは当社のLok-Fitting製品を代表する商標名です。  HIFLUX FLUXLOK Lok Fitting 製品は化学、精油、water-jet、研究分野、ガス産業などに多様に活用することができます。  組み立てする過程でトルクが伝達されないため、Tubingに影響しません。  均一な規格と機械的性質に最初の締結の際、締めの状態を確認できます。
